首页  >  产品百科  >  DW-02-10-G-D-500

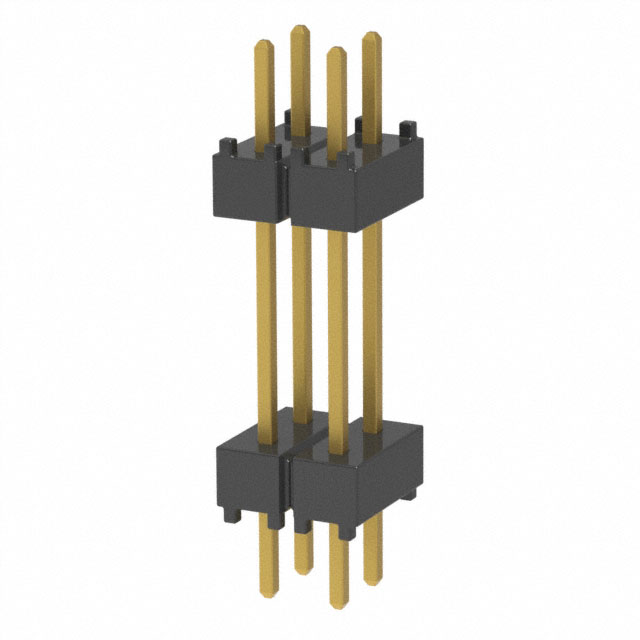

DW-02-10-G-D-500

厂牌: SAMTEC
产品描述: 焊盘 2.54mm 2 4pin 12.7mm 250nm 金 黑色 通孔安装
供应商型号: DW-02-10-G-D-500
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) DW-02-10-G-D-500

DW-02-10-G-D-500概述


    产品简介


    本文将介绍一种名为(2.54 mm).100” DW, EW, ZW, HW-TH系列的电子元器件。这些元器件主要用于连接不同电路板之间的信号传输,广泛应用于通信、工业自动化、汽车电子等领域。其中,DW、EW、ZW和HW分别代表不同的尾部类型,适用于不同的应用场景。

    技术参数


    - 基本规格:
    - 尾部类型:DW、EW、ZW、HW
    - 连接器高度:5.08 mm (.200")
    - 针数范围:1 到 50 针
    - 材料:绝缘材料为黑玻璃填充聚酯(DW, EW, ZW),自然液态结晶聚合物(HW);终端材料为磷青铜。

    - 电气特性:
    - 操作温度范围:-55°C 至 +125°C(金镀层);-55°C 至 +105°C(锡镀层)
    - RoHS 合规:是
    - 无铅焊接:DW, EW, ZW 不支持,仅支持波峰焊;HW 支持

    - 安装方式:
    - 插针式,提供单排、双排、三排及中间缺失排的设计选项
    - 具有多种尾部长度和极化选项,以适应不同的安装需求

    产品特点和优势


    该系列连接器的独特之处在于其灵活的配置和高可靠性。特别是,高精度的接触设计和宽泛的操作温度范围使得其在恶劣环境下依然能保持稳定的电气性能。此外,其独特的锁紧尾设计,可有效防止由于振动引起的松动,增强了整体的机械稳定性。这些特点使其在市场上具有较强的竞争力。

    应用案例和使用建议


    - 应用案例:
    - 在汽车电子系统中,这些连接器用于动力控制单元(ECU)和传感器之间的连接,确保信号传输的稳定性和可靠性。
    - 在工业自动化领域,它们常用于机器人控制系统中的高密度互连应用,提升系统的灵活性和可扩展性。
    - 使用建议:
    - 当应用于高振动环境中时,建议结合机械板固定件以增强连接器的稳定性。
    - 对于极端温度环境的应用,需要选择金镀层以保证良好的电气连接性能。

    兼容性和支持


    这些连接器与一系列其他连接器兼容,包括SSW、SSQ、ESW、ESQ、CES、SLW、BSW、BCS、SSM、HLE和PHF。关于更详细的兼容性信息,可以通过访问官网获取。此外,供应商还提供了全面的技术支持和质量认证,包括RoHS合规性和无铅焊接特性。

    常见问题与解决方案


    - 问题1:连接器插拔时容易损坏?
    - 解决方案:确保正确插入并遵循制造商的安装指南。如需增加机械稳定性,建议使用额外的板固定件。

    - 问题2:长时间使用后出现接触不良现象?
    - 解决方案:定期检查连接器状态,必要时进行清洁处理。对于高可靠性要求的应用,建议采用金镀层的连接器。

    总结和推荐


    综上所述,(2.54 mm).100” DW, EW, ZW, HW-TH系列连接器以其卓越的电气性能和高可靠性,成为众多行业领域的理想选择。无论是在通信、工业自动化还是汽车电子中,它都展现出了优异的表现。考虑到其广泛的应用场景和出色的兼容性,强烈推荐在相关项目中使用这一系列产品。

DW-02-10-G-D-500参数

参数
端接 焊盘
排数 2
长度- 堆叠高度 12.7mm
针脚数 4pin
触头镀层 - 柱(配接)
触头镀层厚度 - 柱(配接) 250nm
颜色 黑色
间距 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

DW-02-10-G-D-500厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

DW-02-10-G-D-500数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC DW-02-10-G-D-500 DW-02-10-G-D-500数据手册

DW-02-10-G-D-500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
32+ $ 0.441 ¥ 3.6735
160+ $ 0.4095 ¥ 3.4111
320+ $ 0.3843 ¥ 3.2012
库存: 12026
起订量: 137 增量: 1
交货地:
最小起订量为:32
合计: ¥ 117.55
直接购买
加入购物车
