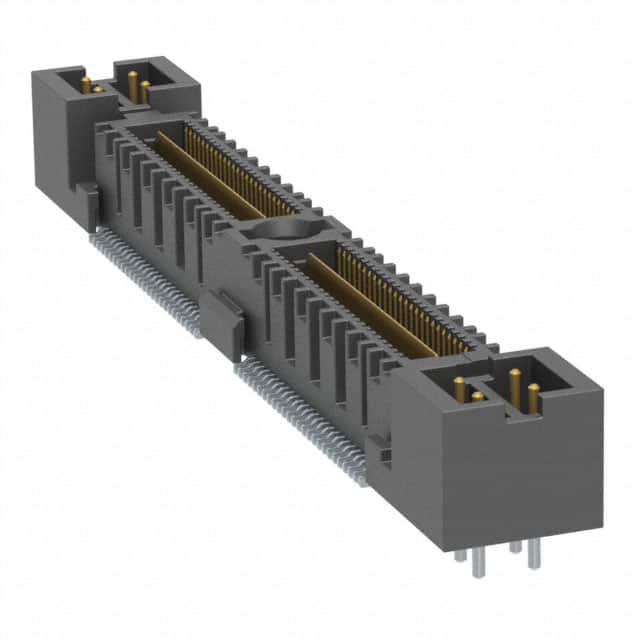

QMS-052-05.75-L-D-PC4

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 104pin 10mm,12mm 5.76mm 250nm 金 贴片安装,通孔安装 55.89mm(长度)*7.52mm(高度)
供应商型号: 200-QMS05205.75LDPC4
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMS-052-05.75-L-D-PC4

QMS-052-05.75-L-D-PC4概述


    产品简介


    本产品是一款多功能电子元器件,主要用于连接电路板上的信号传输和电源分配。其主要功能包括高效信号传输、多路电源组合以及增强的机械稳定性。产品适用于多种应用场景,如通信设备、工业自动化、消费电子产品以及医疗设备等领域。

    技术参数


    - 精度角度:
    - `.XX`: `0.01`(约 `0.3` 度)
    - `.XXX`: `0.005`(约 `0.13` 度)
    - `.XXXX`: `0.0020`(约 `0.051` 度)
    - 公差:除非另有说明,所有尺寸均以英寸为单位。
    - 材质:
    - 绝缘材料:LCP,UL 94V-0;颜色:黑色
    - 端子及接地平面:磷青铜
    - 包装:
    - -BLANK: 托盘包装
    - -TR: 带卷和卷轴包装
    - -FR: 满卷带卷和卷轴包装
    - 电镀规范:
    - -H: 金(接触区 30 微英寸,尾部 3 微英寸)
    - -L: 金(接触区 10 微英寸,尾部锡镍)
    - -S: 金(接触区 30 微英寸,尾部锡镍)
    - -SL: 金(接触区 10 微英寸,尾部锡镍)

    产品特点和优势


    1. 高精度角度控制:确保了高精度的信号传输和电源分配。
    2. 多样化的电镀选项:提供了多种金和锡镍电镀方案,增加了灵活性。
    3. 机械稳定:采用了双行终端设计,增强了结构强度。
    4. 兼容多种应用场景:支持不同的端子样式,可应用于各种复杂的电路设计。

    应用案例和使用建议


    应用场景:
    - 通信设备:在通信设备中用于高效的数据传输和电源管理。
    - 工业自动化:在工业环境中用于连接各种传感器和执行器,实现自动控制。
    - 医疗设备:用于精密仪器的信号传输和电源分配。
    使用建议:
    - 在使用过程中,需注意电镀规范的选择,以确保最佳的耐久性和可靠性。
    - 定期检查电路板上的端子状态,确保长期稳定的信号传输和电源供应。

    兼容性和支持


    本产品与多种电子元器件和设备兼容,具体信息请参见手册。厂商提供全方位的技术支持,包括产品选型指导、安装调试支持以及售后维护服务。

    常见问题与解决方案


    - Q: 如何选择合适的电镀类型?
    - A: 根据具体的应用环境和要求选择电镀类型,例如,在高频信号传输时,建议选用金镀层以提高导电性能。

    - Q: 如何确保产品的正确安装?
    - A: 参照手册中的安装指南,确保所有的端子和接线都正确无误地连接到电路板上。

    总结和推荐


    总体而言,这款电子元器件在信号传输和电源分配方面表现出色,具有高精度、可靠性和广泛的适用范围。根据上述分析,我们强烈推荐这款产品用于各类高端电子设备的设计和制造中。

QMS-052-05.75-L-D-PC4参数

参数
排数 2
触头镀层
板上高度 5.76mm
针脚数 104pin
接合堆叠高度 10mm,12mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
长*宽*高 55.89mm(长度)*7.52mm(高度)
安装方式 贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMS-052-05.75-L-D-PC4厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMS-052-05.75-L-D-PC4数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QMS-052-05.75-L-D-PC4 QMS-052-05.75-L-D-PC4数据手册

QMS-052-05.75-L-D-PC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.5275 ¥ 173.4574
56+ $ 18.8028 ¥ 158.8837
112+ $ 14.5425 ¥ 122.8841
252+ $ 13.3035 ¥ 112.4146
504+ $ 10.8045 ¥ 91.298
库存: 162
起订量: 1 增量: 1
