QSH-030-01-C-D-A

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 500μm 2 60pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 1.27μm 金 SMD,P=0.5mm 贴片安装 21.27mm(长度)*7.49mm(高度)
供应商型号: SR-QSH-030-01-C-D-A
供应商: 海外现货
标准整包数: 1

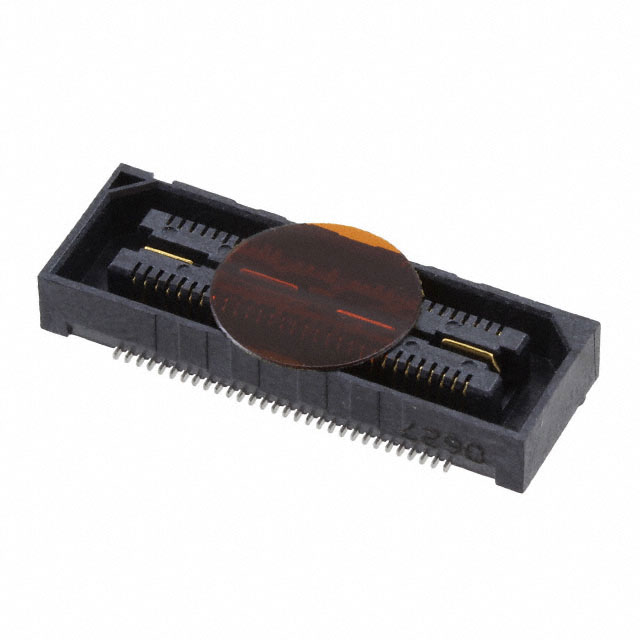

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-030-01-C-D-A

QSH-030-01-C-D-A概述

    电子元器件产品技术手册解析

    产品简介


    本手册描述的产品是Samtec公司的QSH-XXX-01-X-D-XXX-X-XX系列,是一款高密度双排插孔插座(High Density Double Row Socket Assembly)。它主要应用于各种高速信号传输场合,如数据中心、通信设备、工业自动化系统等领域。产品通过多种选型选项提供了丰富的功能,确保在不同应用场景下的高性能表现。

    技术参数


    以下是产品的主要技术参数和技术规格:
    - 接头类型: 双排高密度插座
    - 引脚数量: 支持每行30个、60个、90个、120个或150个引脚(具体取决于选项)
    - 接触点镀层: 可选3µ"闪镀金、10µ"轻镀金、30µ"重镀金及50µ"电抛光选择性金镀层
    - 接触点应力: 最小接触点应力为8盎司
    - 接触材料: 磷青铜
    - 绝缘材料: LCP UL94V-0,黑色
    - 包装方式: 支持托盘包装或带卷和盘式包装
    - 兼容性: 可配备对齐销、锁定扣、导轨、摩擦锁、复位锁、卡扣等功能组件

    产品特点和优势


    - 高可靠性: 接触点最小应力为8盎司,确保长期稳定可靠。
    - 灵活性: 提供多种配置选项,以适应不同的应用需求。
    - 高效信号传输: 设计用于高速信号传输,减少信号损耗和干扰。
    - 兼容性: 多种附件选择,增强系统的整体性能和安全性。

    应用案例和使用建议


    - 数据中心: 适用于高速网络连接的服务器和交换机之间。
    - 通信设备: 如路由器和调制解调器,保证高效的信号传输和处理能力。
    - 工业自动化: 高频控制和数据传输的需求,提高自动化系统的效率和响应速度。
    使用建议:
    - 在安装过程中,确保对齐销正确对准,防止插入错误导致损坏。
    - 在高密度引脚配置下,建议手动放置带有锁定扣的组件,以降低插入力。

    兼容性和支持


    - 兼容性: 产品与多种其他Samtec公司的组件兼容,如LC-08-TM-01锁定扣、K-DOT-.325-.450-.005聚酰亚胺薄膜等。
    - 支持: Samtec提供详尽的技术文档和客户服务支持,帮助客户解决问题并优化使用体验。

    常见问题与解决方案


    1. 问题: 插座插入困难。
    - 解决方案: 确保使用正确的对齐销进行引导,并且检查接触点是否有污染或损伤。
    2. 问题: 接触不良。
    - 解决方案: 检查接触点是否清洁,必要时重新涂镀金。
    3. 问题: 插座过热。
    - 解决方案: 确认接触电阻正常,如果异常则可能需要更换新的插座组件。

    总结和推荐


    综上所述,Samtec公司的QSH-XXX-01-X-D-XXX-X-XX系列产品凭借其高可靠性、灵活性和兼容性,成为许多高性能电子系统中不可或缺的组件。强烈推荐在高密度、高速度信号传输的场合使用。如果你正在寻找一种既能满足性能要求又具有成本效益的解决方案,这款产品无疑是最佳选择之一。

QSH-030-01-C-D-A参数

参数
触头镀层
板上高度 3.25mm
针脚数 60pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 1.27μm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-030-01-C-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-030-01-C-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-030-01-C-D-A QSH-030-01-C-D-A数据手册

QSH-030-01-C-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
96+ $ 8.5625 ¥ 73.0381
288+ $ 7.6125 ¥ 64.9346
576+ $ 7.1875 ¥ 61.3094
1152+ $ 6.6875 ¥ 57.0444
2592+ $ 5.4125 ¥ 46.1686
库存: 339
起订量: 96 增量: 1
交货地:
最小起订量为:96
合计: ¥ 7011.65
