ERM8-030-01-L-D-EM2-L-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距60p双排排针, ERM8系列, 直角
供应商型号: 3671073
供应商: 海外现货
标准整包数: 1

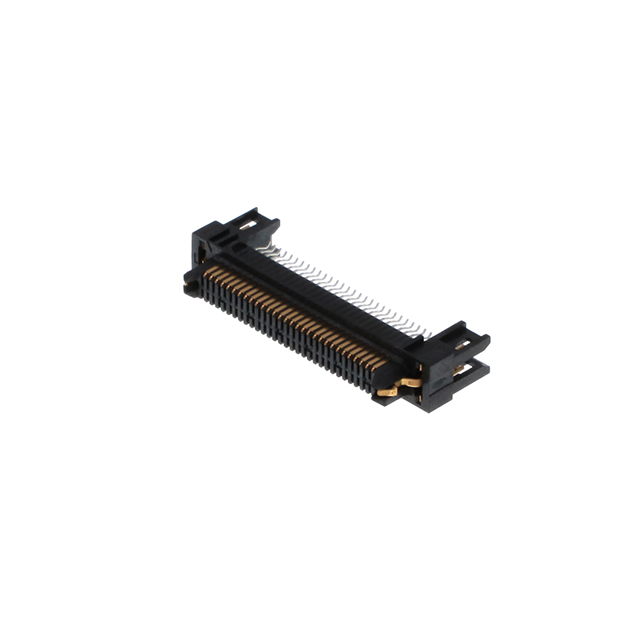

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM8-030-01-L-D-EM2-L-TR

ERM8-030-01-L-D-EM2-L-TR概述

    # 产品技术手册:ER8系列高速互连解决方案

    1. 产品简介


    本手册详细介绍了一款名为ER8系列的电子元器件产品。该产品属于高密度边缘速率终端装配(Edge Rate Terminal Assembly),特别设计用于高速信号传输及电路保护需求。它具有多种位置数选择,适用于各类高端电子产品中,如通信设备、数据中心服务器、高性能计算设备等。ER8系列不仅能够满足严苛的工作环境要求,还能确保数据传输的稳定性和可靠性。

    2. 技术参数


    以下是ER8系列产品的主要技术参数:
    | 参数 | 描述 |

    | 位置数(每行) | -005, -010, -011, -013, -020, -025, -030, -035, -040, -049, -050, -060, -070, -075, -100 |
    | 镀层规范 | -L: Light Selective Gold / Matte Tin
    -S: Selective Gold / Matte Tin |
    | 行规格 | -D: Double
    -DS: Differential Pair (Hot Swap)
    -L: Latches
    -SL: Squeeze Latch
    -EGPS: Extended Guide Post Shield
    -DSS: Differential Pair and Extended Guide Post Shield |
    | 引脚样式 | -01, -EM2: 1.58mm (.062") 厚PCB
    -EM4: 1.00mm (.039") 厚PCB |
    | 尾端规格 | -TR: Tape & Reel
    -FR: Full Reel QTY Tape & Reel
    -TY: Tray |
    | 材料 | 绝缘体:LCP UL94V-0, 颜色:黑色
    端子:磷青铜
    闩锁:铍铜
    屏蔽:磷青铜 |

    3. 产品特点和优势


    特点
    - 多样化的位置选项:提供从5到100个位置的选择,以满足不同应用场景的需求。
    - 坚固耐用的设计:采用磷青铜材料的端子和屏蔽,确保长期使用中的可靠性。
    - 高精度加工:所有关键尺寸都严格按照公差要求制造,确保与其它连接器的良好匹配。
    - 多功能连接:支持多种类型的行规格,包括双排、差分对和挤压式闩锁。
    优势
    - 卓越的电气性能:即使在极端工作条件下也能保持稳定的信号传输质量。
    - 简便安装和维护:通过标准化的包装方式简化安装过程,提高生产效率。
    - 广泛的应用领域:适用于电信、计算机和工业自动化等多个领域,具备强大的市场竞争力。

    4. 应用案例和使用建议


    应用案例
    ER8系列主要用于需要高密度互连且信号质量至关重要的应用场景。例如,在数据中心的服务器板卡之间进行高速数据传输,或者在高性能计算系统中作为关键部件以提升整体性能。
    使用建议
    - 在使用过程中应注意环境温度的变化对信号传输的影响,确保工作温度处于产品规格范围内。
    - 安装时要遵循正确的操作流程,避免物理损坏。
    - 定期检查连接器的状态,及时更换磨损严重的部件以保证最佳性能。

    5. 兼容性和支持


    ER8系列具有广泛的兼容性,可以与其他符合标准的连接器一起使用。此外,制造商提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。如有任何疑问或技术支持需求,可联系SAMTEC官方客服获取帮助。

    6. 常见问题与解决方案


    问题1:信号传输不稳定
    解决方案:检查接线是否正确无误,并确认安装环境符合产品规定的温度和湿度范围。
    问题2:连接松动
    解决方案:检查是否有足够的插入力使连接稳固,必要时可更换新的连接器或增强固定措施。

    7. 总结和推荐


    综上所述,ER8系列是一个功能强大且可靠的高速互连解决方案。其优异的电气特性和多样化的设计使其成为多种高端电子设备的理想选择。强烈推荐在对信号质量和稳定性有严格要求的应用中使用此产品。

ERM8-030-01-L-D-EM2-L-TR参数

参数
排数 2
触头镀层
板上高度 -
针脚数 60pin
接合堆叠高度 -
触头镀层厚度 250nm
类型 Center Strip Contacts,Header
间距 800μm
长*宽*高 33mm(长度)*12.95mm(高度)
安装方式 板安装,边缘安装,面板安装
零件状态 在售
包装方式 卷带包装

ERM8-030-01-L-D-EM2-L-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERM8-030-01-L-D-EM2-L-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERM8-030-01-L-D-EM2-L-TR ERM8-030-01-L-D-EM2-L-TR数据手册

ERM8-030-01-L-D-EM2-L-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
