EHF-125-01-F-D-SM-P-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Latch Lock/Eject Hooks 2 50pin Male Pin 黑色 贴片安装 46.23mm(长度)*7.52mm(高度)
供应商型号: 200-EHF12501FDSMPTR
供应商: Mouser
标准整包数: 1

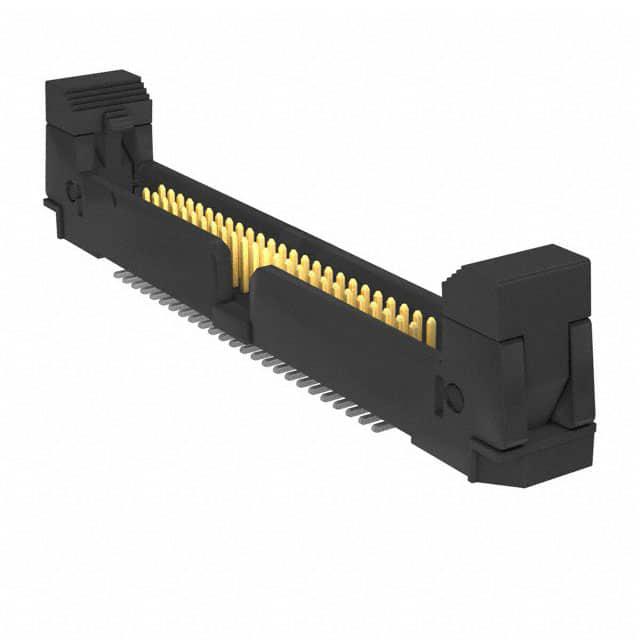

SAMTEC 矩形连接器 - 外壳 EHF-125-01-F-D-SM-P-TR

EHF-125-01-F-D-SM-P-TR概述

    #

    产品简介


    产品名称:EHF系列表面贴装型接头组件
    产品类型:EHF系列为一种高度集成化的表面贴装型接头组件,专为现代电子电路设计开发。其主要特点是通过提供高密度连接方案,广泛应用于通信设备、计算机主板、工业控制设备以及消费类电子产品等领域。
    主要功能:EHF系列接头组件能够实现电子电路间的信号传输,同时具备优秀的机械性能和电学性能,保证长时间稳定运行。
    应用领域:EHF系列接头组件广泛用于数据通信、网络设备、嵌入式系统、车载电子设备以及其他需要高可靠性的电子设备。
    #

    技术参数


    以下是EHF系列接头组件的关键技术规格:
    | 参数项 | 规格值(单位) |

    | 针数选项 | -03, -04, -05, -08, -10, -13, -17, -20, -25 |
    | 引脚间距 | 1.27 mm(0.050英寸) |
    | 行数 | 单行 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 插拔力 | ≥1.0 lbs |
    | 弯曲度 | ≤0.05 mm/inch |
    | 防护等级 | IP67(视具体型号而定) |
    | 联锁机构(选配) | 锁扣机构 |
    | 表面处理(选配) | 金锡合金、金镍合金等 |
    备注:除非另有说明,所有尺寸均以英寸表示。
    #

    产品特点和优势


    EHF系列接头组件具备以下特点和优势:
    1. 高密度设计:单行设计结合多种针数选项,满足不同电子设备对空间利用率的需求。
    2. 卓越的机械稳定性:通过严格的公差控制和高插拔力要求,确保长时间使用下的稳定性。
    3. 多种定制化选项:支持不同的尾部结构(如直插式、直角式)、表面处理和联锁机构,适应多样化需求。
    4. 环保与耐用:采用符合RoHS标准的材料制造,具备优异的抗腐蚀性和抗老化能力。
    5. 兼容性强:支持标准PCB焊接工艺,易于安装与维护。
    这些特点使EHF系列成为高性能电子设备的理想选择,同时在市场上具有较强的竞争力。
    #

    应用案例和使用建议


    EHF系列接头组件的应用范围广泛,例如在通信设备中作为高速数据传输接口,在嵌入式设备中用于多通道信号连接。
    使用建议:
    - 确保PCB板的设计遵循接头组件的推荐布局,避免焊点断裂。
    - 使用合适的焊接温度曲线,以减少热冲击对焊点的影响。
    - 在特殊环境下,考虑添加额外的防护措施,如涂覆保护层或加强接地。
    #

    兼容性和支持


    EHF系列接头组件可与多种电子元器件和设备无缝集成,如FFSD系列夹持模块和ECF系列电缆组件。厂商提供详尽的技术文档和支持服务,包括安装指南、使用手册和技术咨询热线。
    特别提示:对于带锁扣机构的产品,建议采用手动放置而非自动放置方式,以降低插入失败的风险。
    #

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    1. 问题:插入时出现明显的摩擦阻力
    - 解决方案:检查接头组件与PCB的装配精度,必要时重新调整插拔力设置。
    2. 问题:焊点开裂
    - 解决方案:优化焊接温度曲线,缩短预热时间和焊接时间。
    3. 问题:接触电阻偏大
    - 解决方案:确保选用符合标准的镀金工艺,并定期进行清洁维护。
    #

    总结和推荐


    EHF系列接头组件凭借其高密度、多功能性和优异的机械性能,在多种应用场景中表现出色。其灵活的定制化选项和良好的兼容性使其成为电子设计工程师的首选产品。
    推荐结论:我们强烈推荐EHF系列接头组件用于需要高可靠性和高性能的电子设备中,特别是在数据通信和工业控制领域。如果您的项目对空间和成本都有较高要求,则此产品无疑是最佳选择之一。

EHF-125-01-F-D-SM-P-TR参数

参数
针脚数 50pin
类型 Header,Latch Lock/Eject Hooks
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
长*宽*高 46.23mm(长度)*7.52mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EHF-125-01-F-D-SM-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

EHF-125-01-F-D-SM-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC EHF-125-01-F-D-SM-P-TR EHF-125-01-F-D-SM-P-TR数据手册

EHF-125-01-F-D-SM-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.7975 ¥ 74.3389
10+ $ 7.777 ¥ 65.7157
25+ $ 7.2252 ¥ 61.0529
50+ $ 6.5772 ¥ 55.5773
100+ $ 5.832 ¥ 49.2804
175+ $ 5.832 ¥ 49.2804
875+ $ 4.977 ¥ 42.0557
1925+ $ 3.885 ¥ 32.8282
库存: 226
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 74.33
