首页  >  产品百科  >  HSEC8-137-01-L-DV-A

HSEC8-137-01-L-DV-A

厂牌: SAMTEC
产品描述: Conn Card Edge SKT 74 POS 0.8mm Solder ST SMD EDGE RATE™ Tray
供应商型号: 200-HSEC813701LDVA
供应商: Mouser
标准整包数: 1

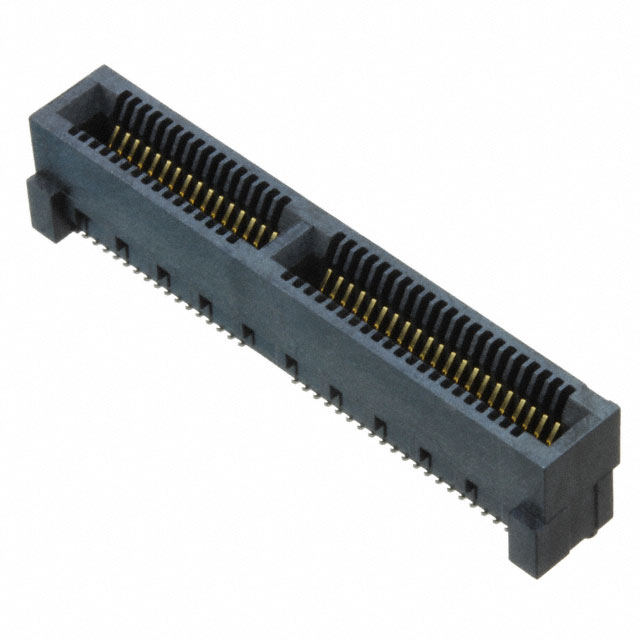

SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-137-01-L-DV-A

HSEC8-137-01-L-DV-A概述

    电子元器件技术手册:高速边缘卡连接器

    1. 产品简介


    高速边缘卡连接器(HSEC8)是一款专为高密度、高速数据传输设计的连接器。它广泛应用于电信、计算机、医疗设备等领域,能够提供稳定可靠的信号传输和电源分配。本连接器具有多种选项配置,以满足不同应用场景的需求。

    2. 技术参数


    HSEC8系列连接器的主要技术规格如下:
    - 卡片厚度:1.57 mm 和 2.36 mm
    - 位置数:10至100个位置,间隔为10的倍数
    - 安装方式:导轨安装
    - 电镀规格:
    - SM:接触区30µ"选择性金,尾部锡
    - H:接触区30µ"重金,尾部3µ"金
    - S:接触区30µ"选择性金,尾部锡
    - L:接触区10µ"轻金,尾部锡
    - 接触材料:铍铜(BeCu)
    - 绝缘材料:液晶聚合物(LCP)
    - 颜色:1.57 mm厚为黑色,2.36 mm厚为自然色
    - 包装选项:托盘、带卷、卷轴
    - 其他选项:导向轨、板锁、焊片、通孔、锁闩、双垂直
    - 尺寸单位:毫米(仅参考单位)

    3. 产品特点和优势


    - 高可靠性:采用高品质材料制造,确保长时间稳定运行。
    - 多样化的配置选项:用户可以根据具体需求选择不同的材料、电镀和机械配置,以适应各种应用场景。
    - 高效的数据传输:支持高速数据传输,适用于电信、计算机等需要快速数据交换的应用场景。
    - 便捷的安装方式:支持多种安装方式,包括导轨安装、板锁等,便于组装和维护。

    4. 应用案例和使用建议


    应用案例:
    - 电信设备:用于光通信模块间的信号传输。
    - 计算机硬件:适用于服务器、工作站的背板连接。
    - 医疗设备:在高精度医疗仪器中实现信号稳定传输。
    使用建议:
    - 在选择具体型号时,根据应用需求确认合适的卡片厚度、位置数和配置选项。
    - 安装过程中注意正确对齐定位销,避免信号传输不稳定。
    - 保持适当的环境温度和湿度,避免影响连接器的正常工作。

    5. 兼容性和支持


    HSEC8系列连接器兼容多种电子设备,且Samtec公司提供了详细的安装指南和技术支持,确保客户在使用过程中遇到问题时能够得到及时帮助。

    6. 常见问题与解决方案


    - 问题:信号传输不稳定。
    - 解决方案:检查连接器是否正确安装,确认所有连接点均无松动。
    - 问题:连接器过热。
    - 解决方案:增加散热措施,如加装散热片,确保工作环境温度适宜。
    - 问题:频繁出现插拔损坏。
    - 解决方案:定期检查连接器的状态,更换磨损严重的部件。

    7. 总结和推荐


    HSEC8系列连接器凭借其高可靠性、多样化配置选项和高效的数据传输能力,在多个应用领域表现优异。建议在需要高性能信号传输和稳定电源分配的场景中优先考虑使用。尽管初始成本较高,但其长期稳定性和低维护成本使其成为值得投资的选择。

HSEC8-137-01-L-DV-A参数

参数
长*宽*高 37.4mm(长度)*7mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HSEC8-137-01-L-DV-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HSEC8-137-01-L-DV-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 边缘板连接器 SAMTEC HSEC8-137-01-L-DV-A HSEC8-137-01-L-DV-A数据手册

HSEC8-137-01-L-DV-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.623 ¥ 39.0644
112+ $ 4.1364 ¥ 34.9526
504+ $ 3.1185 ¥ 26.3513
1008+ $ 2.814 ¥ 23.7783
2520+ $ 2.2155 ¥ 18.721
库存: 113
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.06
直接购买
加入购物车
