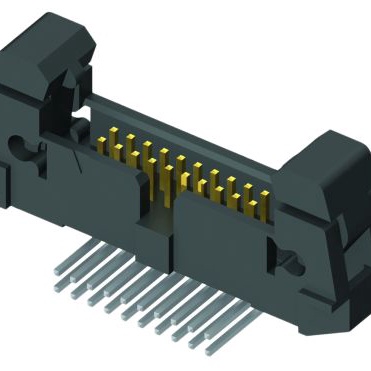

EHF-113-01-L-D-RA

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 1.27mm间距26p双排排针 线对板连接器, EHF系列, 直角, 通孔安装
供应商型号: 3584602
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 EHF-113-01-L-D-RA

EHF-113-01-L-D-RA概述


    产品简介


    EHF、SHF 和 ESHF 系列电子元器件是专为高密度互连设计的插头连接器。这些连接器适用于各种应用领域,包括电信、数据通信、工业自动化和汽车电子系统。它们具备独特的设计特点,能够在严苛的环境中稳定工作。

    技术参数


    以下是EHF、SHF和ESHF系列的主要技术参数:
    | 参数 | 值 |

    | 针数 | 04, 05, 06, 08, 10, 11, 12, 13, 15, 17, 20, 25 |
    | 绝缘材料 | 黑色液态结晶聚合物 |
    | 接触端子材料 | 白磷青铜 |
    | 镀层 | Sn 或 Au 覆盖 50 µ"(1.27 µm)Ni |
    | 工作温度范围 | -55°C 至 +125°C |
    | 表面安装 | 支持 |
    | 直角安装 | 支持(仅限某些型号) |
    | 极性定位 | 支持 |
    | 拔插力 | SMT 引脚共面性最大 0.10 mm(0.004 英寸) |

    产品特点和优势


    - 广泛的针数选择:EHF、SHF 和 ESHF 系列提供多种针数选择,适应不同的应用需求。
    - 高可靠性:采用高质量材料制造,确保长期稳定的性能。
    - 环境适应性强:能够在极端温度下工作,适应多种环境条件。
    - 高密度连接:适合高密度互连场合,节省空间并提高系统的整体效率。

    应用案例和使用建议


    EHF 系列通常用于需要极高可靠性的电信和数据通信应用。例如,在数据中心内部布线时,可以利用其高密度连接的特点来实现更紧凑的设计。
    建议用户在选择连接器时考虑实际的工作环境和需求,如温度范围、机械强度和电路复杂度等因素。同时,确保正确选择针数以满足实际应用的需求。

    兼容性和支持


    EHF、SHF 和 ESHF 系列连接器广泛兼容其他电子元器件和设备,可以与多种类型的连接器配合使用。制造商提供全面的技术支持和售后服务,包括样品请求、设计咨询和技术文档等。

    常见问题与解决方案


    1. 问题:连接器无法正常插入
    - 解决方案:检查引脚是否有损坏或弯曲。确保引脚对齐并且没有异物阻碍。

    2. 问题:接触不良
    - 解决方案:清洁接触表面,确保镀层无氧化或其他污染物。必要时,可以重新涂覆适当的金属镀层。

    总结和推荐


    综上所述,EHF、SHF 和 ESHF 系列连接器凭借其广泛的针数选择、高可靠性、良好的环境适应性以及广泛的应用范围,成为市场上备受推崇的产品。特别是其在高密度互连领域的表现尤为突出,非常推荐在各种高要求的电子系统中使用。

EHF-113-01-L-D-RA参数

参数
类型 Header,Latch Lock/Eject Hooks
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
针脚数 26pin
长*宽*高 30.99mm(长度)*13.84mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
