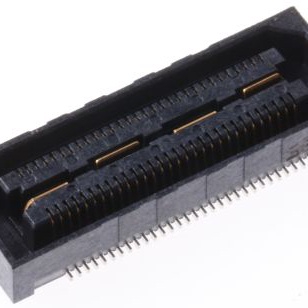

QSH-030-01-L-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排母 板对板, QSH系列, 直角, 表面
供应商型号: 26M-QSH-030-01-L-D-A
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QSH-030-01-L-D-A

QSH-030-01-L-D-A概述

    电子元器件技术手册解析:QSH-XXX-01-X-D-XXX-X-XX

    产品简介


    QSH-XXX-01-X-D-XXX-X-XX 是一款高密度双排高温插座组装件,主要应用于电子制造和连接领域。这种插座设计适用于各种高性能电路板,确保信号传输的稳定性和可靠性。它的主要功能在于提供一种可靠的电气连接方式,能够承受多次插拔操作而不降低性能。

    技术参数


    - 接触点位置:-030, -060, -090, -120, -150(每行)
    - 插脚样式:-01
    - 包装选项:空位表示托盘包装(默认),-TR表示带卷轴包装,-FR表示全卷轴包装
    - 镀层选项:-S, -F, -L, -H, -C
    - 锁定机构:-LC(锁扣机构)
    - 导向机构:-GP
    - 摩擦锁定:-FL
    - 定位销:-A
    - 闩锁机制:-L
    - 固定机构:-RT1

    产品特点和优势


    - 高密度连接:QSH-XXX-01-X-D-XXX-X-XX 的高密度设计使得其在有限的空间内实现更多触点,提高连接器的紧凑性。
    - 多样的锁定和固定机制:通过多种选项(如锁扣、定位销、闩锁机制)来确保长时间的稳定连接。
    - 耐用性强:采用磷青铜材料制成的接触和接地平面,提高了插座的耐用性和抗磨损性。
    - 兼容多种包装:适用于不同的生产需求,无论是单个组件还是大批量生产。

    应用案例和使用建议


    - 服务器和存储设备:用于高速数据传输,确保可靠的数据流。
    - 工业自动化:在恶劣环境下保持稳定的电气连接。
    - 医疗设备:精确和可靠的信号传输是关键,确保设备的正常运行。
    使用建议:
    - 对于高密度应用场景,建议选择 -060 或 -090 的位置配置。
    - 对于需要手动装配的应用,建议选择 -LC 锁扣机构以增强连接稳定性。
    - 对于高频信号传输要求高的应用,建议选择 -F 或 -H 镀层以提高信号传输质量。

    兼容性和支持


    QSH-XXX-01-X-D-XXX-X-XX 与 SAMTEC 的其他配件高度兼容,如 -LC 锁扣机构需配合 LC-08-TM-01 使用,定位销 -A 需配合 QSH-30-01-D-XX-A 使用等。SAMTEC 提供详尽的技术支持文档和售后服务,以帮助客户解决安装及使用过程中遇到的问题。

    常见问题与解决方案


    - 插入力过大:若在安装 -LC 选项时遇到插入力过大的情况,建议手动放置,避免自动放置。
    - 连接不稳定:检查是否有正确安装锁扣或定位销机构,确保连接稳固。
    - 信号传输质量差:尝试更换 -F 或 -H 镀层以提高信号传输性能。

    总结和推荐


    QSH-XXX-01-X-D-XXX-X-XX 是一款功能强大、应用广泛的电子元器件,尤其适合需要高密度连接和长期稳定性的应用场景。其多样化的设计选项和优良的性能使其在市场上具有较强的竞争力。总体来说,这款产品值得推荐给寻求高效、可靠连接解决方案的用户。

QSH-030-01-L-D-A参数

参数
排数 2
触头端接 -
针脚数 60pin
类型 Center Strip Contacts,Receptacle
颜色 黑色
触头类型 -
紧固类型 -
长*宽*高 21.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
