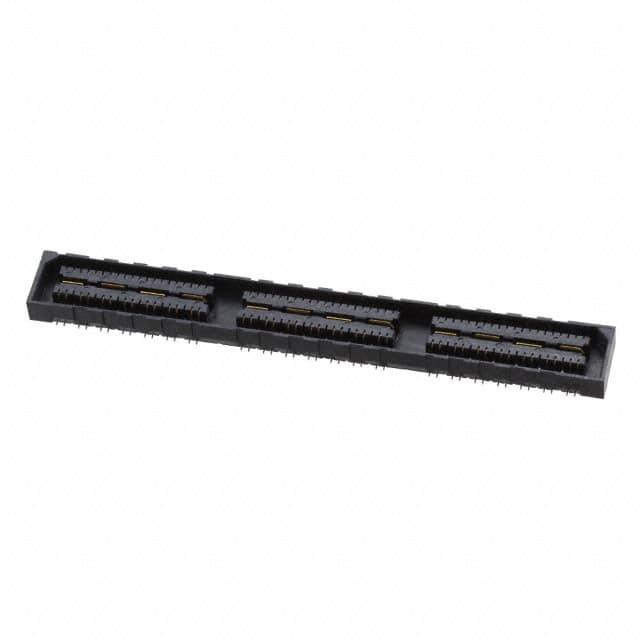

QSE-042-01-F-D-DP-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Differential Pair Array,Female 2 84pin SMD,P=0.8mm 贴片安装 61.27mm(长度)*7.49mm(高度)
供应商型号: 200-QSE04201FDDPA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QSE-042-01-F-D-DP-A

QSE-042-01-F-D-DP-A概述


    产品简介


    本文介绍的产品为QSE-XXX-XX-XXX-D-DP-XXX-XXXXX-X-XX差分对高密度插座装配件。该产品设计用于各种精密连接场合,特别适用于需要高可靠性、高传输速率的应用场景。它的主要功能是在不同的电气系统之间提供稳定的信号传输路径,广泛应用于高速通信、计算机、工业自动化及医疗设备等领域。

    技术参数


    - 位置数(每行): 014、028、042、056、070
    - 行规格: 双排(使用QSE-20-01-D-XX)
    - 选项: 对齐针(使用QSE-20-01-D-XX-A)、锁定夹(使用LC-08-TM-01,参见图2、第3页)、导柱(使用QSE-20-XX-D-GP,参见图4、第4页)、锁紧功能(必须使用对齐针选项,使用QSE-20-01-D-XX-A-RT1和SUB-SC-05-01-FF,参见图5、第4页)、闩锁选项(最多28个位置,参见图8、第5页)
    - 电镀规格:
    - 3μ"选择性金接触,哑光锡尾(使用C-126-21-F,T-1G2-01-F)
    - 10μ"选择性金接触,哑光锡尾(使用C-126-21-L,T-1G2-01-L)
    - 30μ"金接触,3μ"金尾(使用C-126-21-H,T-1G2-01-G)
    - 50μ"电解抛光选择性金接触,哑光锡尾(使用C-126-21-C,T-1G2-01-L)
    - 30μ"选择性金接触,锡铅(90/10±5%)尾(使用C-126-21-STL,T-1G2-01-STL)
    - 3μ"选择性金接触,锡铅(90/10±5%)尾(使用C-126-21-FTL,T-1G2-01-FTL)
    - 30μ"选择性金接触,哑光锡尾(使用C-126-21-S,T-1G2-01-L)
    - 引脚样式:
    - 01: 0.1280 [3.30]
    - 02: 0.2460 [6.248]
    - 引脚数量(每银行1至5): 参见注释11和14
    - 材料:
    - 绝缘体:LCP,UL94V0;颜色:黑色
    - 触点:磷青铜
    - 地面平面:磷青铜

    产品特点和优势


    该产品的显著特点是:
    - 高可靠性:采用磷青铜材质,保证长期稳定运行。
    - 高传输速率:适用于高速通信,传输速率高达Gbps级别。
    - 多种安装选项:提供对齐针、锁定夹、导柱等多种安装选项,方便不同应用场景下的使用。
    - 灵活的配置:可以根据具体需求选择不同的引脚数、引脚样式及电镀规格。
    - 易于维护:设计考虑到了易用性和维护性,方便用户进行日常操作和保养。

    应用案例和使用建议


    该产品广泛应用于高速通信、计算机、工业自动化和医疗设备等领域。在实际应用中,用户可根据具体需求选择合适的引脚数和电镀规格。对于高速通信系统,建议选择30μ"或更高规格的金接触以确保信号传输质量。此外,在使用时应注意遵守制造商的安装指南,以确保安装过程的正确性和安全性。

    兼容性和支持


    该产品与常见的工业标准兼容,支持多种安装方式。厂商提供全面的技术支持和服务,包括产品培训、故障排除和技术咨询等。用户可以通过官方渠道获取详细的支持信息。

    常见问题与解决方案


    - 问题一: 插座装配件插入困难。
    - 解决方案: 确认所有安装选项已正确选择并安装,检查是否存在安装误差或变形。如果仍然无法解决,建议联系技术支持。
    - 问题二: 高插入力导致自动放置困难。
    - 解决方案: 厂商建议手动放置以减少插入力的影响。确保在放置前将所有必要组件正确固定。
    - 问题三: 连接不稳定。
    - 解决方案: 检查连接处是否有松动,确认所有接地良好。如需进一步帮助,建议联系技术支持。

    总结和推荐


    总体而言,QSE-XXX-XX-XXX-D-DP-XXX-XXXXX-X-XX差分对高密度插座装配件是一款高性能、高可靠性的产品,适用于多种高要求应用场景。其多样化配置和灵活的设计使其成为众多工业和消费电子产品的理想选择。因此,我强烈推荐这一产品给寻求高质量、高可靠性的用户。

QSE-042-01-F-D-DP-A参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 84pin
类型 Differential Pair Array,Female
长*宽*高 61.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-042-01-F-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-042-01-F-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QSE-042-01-F-D-DP-A QSE-042-01-F-D-DP-A数据手册

QSE-042-01-F-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
