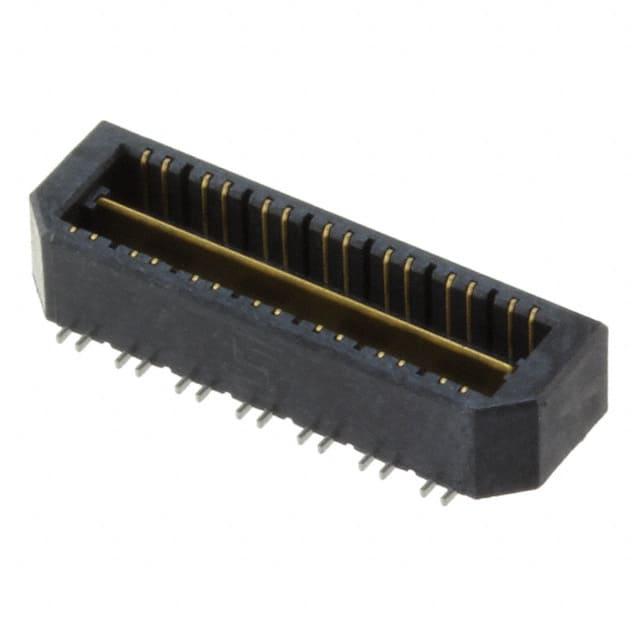

QTE-014-01-L-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距28p双排排针 板对板连接器, QTE系列, 直角, 表面
供应商型号: C7033841
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-014-01-L-D-DP-A

QTE-014-01-L-D-DP-A概述

    电子元器件产品技术手册

    产品简介


    本产品是一款由Samtec公司设计制造的高密度差分对连接器,型号为QTE-XXX-XX-XXX-D-DP-XXX-X-XX。该连接器采用高精度工艺制造,主要用于高速信号传输场合,例如数据中心、服务器及通信设备等领域。该连接器通过提供高效的数据传输和可靠的信号完整性,满足现代电子系统对于高速数据传输的需求。

    技术参数


    以下列出了该连接器的关键技术参数:
    - 引脚间距: 支持多种引脚间距,如0.1680英寸(4.267毫米)到1.151英寸(29.24毫米)。
    - 插针数量: 可配置的每行插针数为014, 028, 042, 056, 070。
    - 安装方式: 支持双排布局(使用QTE-20-XX-D-XX和QTEH-20-XX-D-XX)。
    - 电镀方式: 有多种选择,包括3μ"闪金接触区,7.264μ"尾部镀锡铅,10μ"轻金接触区,24.232μ"重金接触区,以及50μ"选择性电抛光接触区。
    - 安装方式: 支持多种安装选项,如对接准引脚、锁扣式锁定夹、导轨引导柱等。

    产品特点和优势


    该连接器具有以下独特优势:
    - 高密度连接: 支持高密度布线,适用于空间受限的设计。
    - 良好的信号完整性: 高质量材料和精密设计确保数据传输的可靠性。
    - 多功能性: 提供多种安装和选配件,可根据需求定制。
    - 兼容性强: 与多种标准设备兼容,方便集成到现有系统中。

    应用案例和使用建议


    该连接器常用于高速信号传输的场景,例如:
    - 数据中心: 在数据中心内部的服务器间进行高速数据交换。
    - 服务器: 连接主板与存储设备,实现快速数据读写。
    - 通信设备: 在路由器和交换机之间进行数据传输。
    使用建议:
    - 注意安装方向: 确保安装时引脚方向正确。
    - 定期维护: 定期检查连接器的清洁度和紧固情况,以保证信号传输质量。

    兼容性和支持


    - 兼容性: 该连接器与多种标准设备兼容,易于集成。
    - 支持: Samtec公司提供全面的技术支持和维护服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    - 问题1: 引脚弯曲或损坏。
    - 解决方案: 仔细检查引脚是否正确安装,必要时重新插入。
    - 问题2: 信号传输不稳定。
    - 解决方案: 检查接触面积是否有氧化现象,清洁后再测试。

    总结和推荐


    总体而言,QTE-XXX-XX-XXX-D-DP-XXX-X-XX连接器是一款高性能的产品,适用于高速信号传输的各种应用场景。它具备高密度、信号完整性好、兼容性强等特点,值得推荐给需要高效数据传输的用户。

QTE-014-01-L-D-DP-A参数

参数
排数 2
触头镀层
板上高度 4.27mm
针脚数 28pin
接合堆叠高度 5mm
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 800μm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
