首页  >  产品百科  >  HLE-107-02-F-DV-K-TR

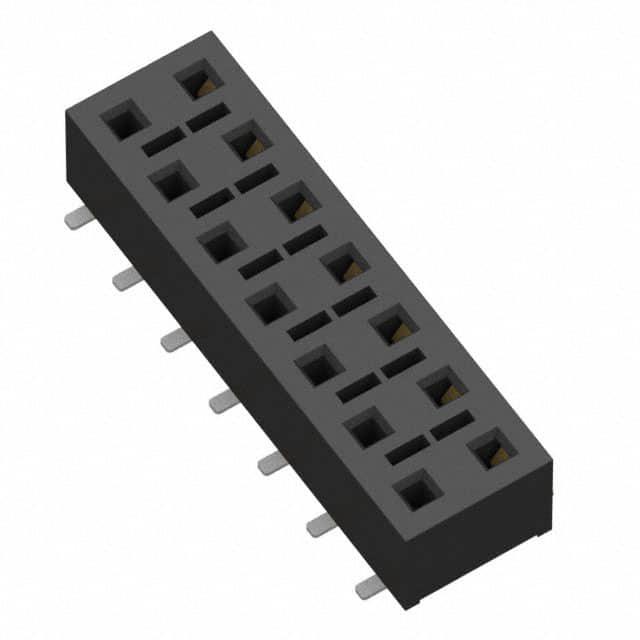

HLE-107-02-F-DV-K-TR

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2.54mm 2 14pin 4.1A 76nm 金 黑色 SMD,P=2.54mm 贴片安装 17.78mm(长度)*6.6mm(高度)
供应商型号: Q-HLE-107-02-F-DV-K-TR
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-107-02-F-DV-K-TR

HLE-107-02-F-DV-K-TR概述

    HLE系列连接器产品技术手册

    产品简介


    HLE系列连接器是Samtec公司生产的一种高密度、低成本且可靠的插座连接器。其主要特点是具有多个排针(最多可达50排)和多种尾部选项,适合于各种应用场合,如工业自动化、电信设备和医疗设备等。这些连接器采用黑色液态结晶聚合物作为绝缘材料,接触材料为铍铜,镀层可选择金或锡镀镍,确保了其卓越的导电性能和机械强度。

    技术参数


    - 针数: 2至50排
    - 针间距: 2.54mm (0.100")
    - 长度: 多种长度可选,最小长度为6.50mm (0.256")
    - 绝缘材料: 黑色液态结晶聚合物
    - 接触材料: 铍铜
    - 镀层: 金或锡镀镍(50 µ" (1.27 µm))
    - 电流额定值: 每个引脚4.1A(双引脚供电时)
    - 电压额定值: 400VAC
    - 工作温度范围: -55°C 至 +125°C
    - 插入深度: 1.78mm 至 3.43mm,通孔或最小2.59mm (0.102") 加上电路板厚度用于底部进入
    - RoHS合规性: 是
    - 表面安装共面性: 0.10mm (0.004") (02-20);0.15mm (0.006") (21-50)

    产品特点和优势


    HLE系列连接器的设计具有多种优点,使其在市场上具备显著的竞争优势:
    - 高密度布局: 最多可提供50排引脚,满足高密度设计需求。
    - 多样化尾部选项: 包括通过式顶部进入、底部进入以及贴片式设计,提高了产品的通用性。
    - 可靠的接触材料: 使用耐久性极高的铍铜和优质镀层,保证了长期稳定性和可靠性。
    - 广泛的工作温度范围: 适应极端环境下的应用需求,适用于各种工业领域。
    - RoHS合规: 符合环保标准,利于全球市场的推广和使用。

    应用案例和使用建议


    HLE系列连接器广泛应用于工业自动化系统、电信设备及医疗设备等领域。例如,在工业机器人中,它们可以实现快速可靠的信号传输和电源供给。为了更好地利用这些连接器的优势,建议如下:
    - 仔细选择尾部选项: 根据具体的应用需求选择合适的尾部选项,以提高装配效率和可靠性。
    - 合理规划电路布局: 考虑到插入深度等因素,进行精确的PCB设计,以最大化连接器的性能。
    - 考虑兼容性: 在设计过程中确保所选连接器与其他部件的兼容性,以避免后期装配过程中的问题。

    兼容性和支持


    HLE系列连接器与多种连接器兼容,如TSW, MTSW, DW, EW, ZW, TLW, TSM, MTLW, HW等。厂商提供全面的技术支持和维护服务,包括详细的PCB布局指南和技术文档。若有特殊要求,客户需事先向Samtec申请并获得批准。

    常见问题与解决方案


    1. 问: 如何处理连接器的表面安装共面性问题?
    - 答: 确保焊膏厚度和PCB板平面度符合要求,必要时可联系Samtec获取更多技术支持。

    2. 问: 如何选择合适的镀层选项?
    - 答: 根据应用环境和使用寿命要求选择合适镀层。若需要更高导电性能,可选择金镀层;若成本优先,则可选择锡镀层。

    3. 问: 连接器在高温环境下能否正常工作?
    - 答: HLE系列连接器的工作温度范围为-55°C至+125°C,能够适应大多数高温环境。

    总结和推荐


    综上所述,HLE系列连接器凭借其高密度设计、多样化尾部选项和可靠性能,成为众多应用领域的理想选择。特别是对于需要紧凑、高效且稳定的连接解决方案的场合,该系列产品无疑是一大亮点。我们强烈推荐使用此系列连接器,尤其是在那些对耐用性和可靠性有较高要求的应用环境中。

HLE-107-02-F-DV-K-TR参数

参数
间距-配接 2.54mm
防护等级 -
针脚数 14pin
类型 Push-Pull,Receptacle
触头镀层 - 配接
触头镀层厚度 - 配接 76nm
额定电流 4.1A
排数 2
颜色 黑色
长*宽*高 17.78mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HLE-107-02-F-DV-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-107-02-F-DV-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-107-02-F-DV-K-TR HLE-107-02-F-DV-K-TR数据手册

HLE-107-02-F-DV-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ $ 4.0815 ¥ 33.8766
500+ $ 3.9207 ¥ 32.5416
1000+ $ 2.5334 ¥ 21.0269
2000+ $ 1.9845 ¥ 16.471
5000+ $ 1.4295 ¥ 11.8651
14655+ $ 0.945 ¥ 7.8434
39608+ $ 0.8706 ¥ 7.2259
85639+ $ 0.8163 ¥ 6.7753
库存: 12500
起订量: 125 增量: 1
交货地:
最小起订量为:125
合计: ¥ 4234.57
