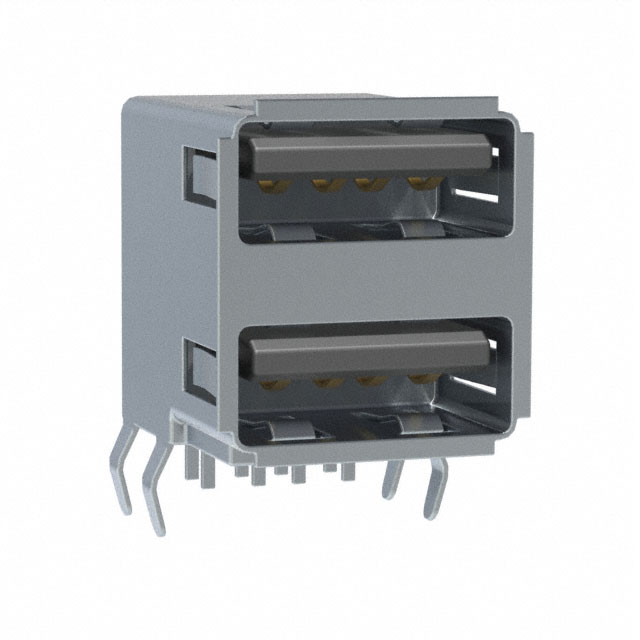

USB-A-D-F-B-TH

产品分类: USB/DVI/HDMI 连接器
厂牌: SAMTEC
产品描述: Samtec USB2.0A母座 USB连接器, USB-A系列, 通孔安装, 1端口, 焊接端接
供应商型号: UA-USB-A-D-F-B-TH
供应商: 海外现货
标准整包数: 1
SAMTEC USB/DVI/HDMI 连接器 USB-A-D-F-B-TH

USB-A-D-F-B-TH概述

    USB-A-D-X-X-TH-X 技术手册解析

    产品简介


    USB-A-D-X-X-TH-X 是一种双面(DOUBLE)通过孔(THROUGH HOLE)连接器,主要用于计算机和外设之间的标准USB接口。其具有黑色和白色两种颜色选择,适用于多种电子产品,如计算机、手机、打印机等,是现代电子设备不可或缺的一部分。

    技术参数


    - 尺寸:
    - 长度:13.14mm (0.517in)
    - 宽度:5.68mm (0.224in)
    - 高度:2.71mm (0.107in)
    - 针脚间距:2.62mm (0.103in)
    - 材料:
    - 绝缘体:聚对苯二甲酸丁二醇酯(PBT)
    - 触点:磷青铜(PHOS BRONZE)
    - 电镀规格:
    - 带有金闪镀层(GOLD FLASH)在接触区域,以及磨砂锡镀层(MATTE TIN)在尾部,镍底层厚度不少于100微英寸(100U" MIN)。
    - 可选带有选择性镀金层(SELECTIVE .000030 GOLD),同样带有镍底层和磨砂锡镀层。
    - 罗氏合规(RoHS COMPLIANT)。
    - 工作环境:
    - 工作温度范围:未具体说明,但应为常见的工业标准温度范围。

    - 电学特性:
    - 额定电流:根据设计不同,可承载的电流强度有所不同。
    - 电压:符合USB规范标准。

    产品特点和优势


    - 高可靠性: 采用磷青铜触点,提供了良好的机械稳定性和导电性能。
    - 环保合规: 符合RoHS标准,确保无害物质排放。
    - 多种镀层选项: 提供金闪镀层和选择性镀金层,以适应不同的使用需求和环境条件。
    - 双面配置: 具有双面设计,增加了连接的灵活性和稳定性。


    应用案例和使用建议


    - 应用场景: 通常用于需要标准USB接口的设备中,例如台式电脑、笔记本电脑、打印机等。
    - 使用建议: 在安装过程中,确保焊盘正确对应,避免焊接时温度过高导致连接器损坏。建议在焊接后进行适当检查,确保引脚位置正确且牢固。

    兼容性和支持


    - 兼容性: 适用于所有符合USB-A标准的设备和电路板。由于其通用性,可以广泛应用于多种场合。
    - 技术支持: SAMTEC公司提供全面的技术支持,包括设计咨询、安装指导及故障排除服务。

    常见问题与解决方案


    1. 问题: 连接不稳定
    - 解决方案: 检查焊盘是否干净,焊接质量是否合格,必要时重新焊接。
    2. 问题: 插拔力过大
    - 解决方案: 确认连接器安装方向正确,插拔动作轻柔。
    3. 问题: 连接失效
    - 解决方案: 检查引脚是否有短路或虚焊情况,及时修复。

    总结和推荐


    USB-A-D-X-X-TH-X 是一款高性能的双面USB连接器,具有良好的可靠性和稳定性,符合RoHS标准,是多种电子设备的理想选择。考虑到其广泛的兼容性和厂家提供的技术支持,强烈推荐使用这款连接器以提升您的电子设备的连接性能。无论是日常办公还是工业应用,它都能提供卓越的表现。

USB-A-D-F-B-TH参数

参数
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 2
触头数量 8
类型 USB-A (USB TYPE-A),Stacked
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘
