QTH-060-04-F-D-A-TR

厂牌: SAMTEC
产品描述: 焊盘 500μm 2 120pin SMD,P=0.5mm 贴片安装 40.01mm(长度)*7.11mm(高度)
供应商型号: 200-QTH06004FDATR
供应商: Mouser
标准整包数: 1

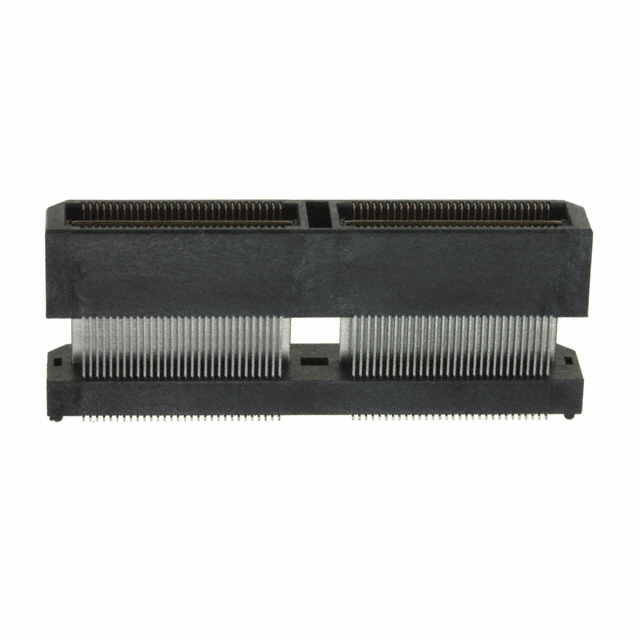

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTH-060-04-F-D-A-TR

QTH-060-04-F-D-A-TR概述

    电子元器件产品技术手册

    产品简介


    本产品为双排高密度终端组装件,型号包括QTH-XXX-XX-X-D-XXX-XX-X-XX和QTHH-30-XX-D-XX等系列。它适用于需要高密度连接和高性能传输的应用场景,例如通信设备、计算机网络、航空航天系统及工业自动化控制等领域。

    技术参数


    - 引脚间距:可选0.168英寸(4.267毫米)至1.1511英寸(29.238毫米)。
    - 定位孔选项:可选择多种定位孔样式,包括–01、–02、–03等。
    - 安装方式:可通过导轨(GP)、摩擦锁(FL)或固定件(RT1)等方式进行安装。
    - 镀层规格:提供不同的镀层规格,包括选择性金镀层(3µ''、10µ''、30µ''、50µ''),以及选择性金和镀锡尾端(Matte Tin)的组合。
    - 包装形式:可以采用托盘(Tray)或带卷式包装(Tape & Reel)。

    产品特点和优势


    1. 高密度连接:设计用于实现高密度布线和信号传输,适用于空间受限的应用环境。
    2. 多重安装选项:提供了多种安装方式,增加了安装灵活性,满足不同应用场景需求。
    3. 耐用性:通过精确制造和高质量材料保证了产品的耐用性和可靠性,例如,磷青铜材料被用作终端和接地平面。
    4. 兼容性:可以与某些特定型号的产品兼容,如QSH-D-GP,但不能与QSH-D-RA-GP选项兼容。

    应用案例和使用建议


    - 应用场景:此产品广泛应用于通信基站、服务器机房、汽车电子控制系统、医疗设备等领域,特别是需要紧凑设计和高可靠性的场合。
    - 使用建议:在安装过程中确保正确选用合适的定位孔和锁定机制以确保稳固安装;对于特殊应用,请联系制造商获取更多技术支持。

    兼容性和支持


    - 兼容性:产品与某些特定型号兼容,但不支持所有选项。具体兼容信息请参考产品手册。
    - 支持服务:制造商提供详尽的技术文档和支持服务,包括在线资源、电话和技术人员支持。

    常见问题与解决方案


    1. 问题:在安装过程中遇到信号不稳定的情况。
    - 解决办法:检查安装是否正确,确认接地良好,并确保所有插头都牢固插入到位。

    2. 问题:引脚损坏或变形。
    - 解决办法:使用适当的工具进行处理,避免直接用手触摸引脚,安装时要小心轻柔。

    总结和推荐


    总体而言,这款电子元器件因其紧凑的设计、多样化的安装选项以及高可靠性而成为市场上极具竞争力的产品之一。尤其适合于对空间有限制且要求信号传输稳定性的应用场景。对于需要高密度连接的应用场景,强烈推荐使用此产品。

QTH-060-04-F-D-A-TR参数

参数
长度- 堆叠高度 -
针脚数 120pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 焊盘
排数 2
长*宽*高 40.01mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTH-060-04-F-D-A-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-04-F-D-A-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QTH-060-04-F-D-A-TR QTH-060-04-F-D-A-TR数据手册

QTH-060-04-F-D-A-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.3645 ¥ 138.28
10+ $ 14.9148 ¥ 126.0301
25+ $ 14.5368 ¥ 122.836
50+ $ 13.8348 ¥ 116.9041
100+ $ 11.8044 ¥ 99.7472
500+ $ 8.337 ¥ 70.4477
1000+ $ 7.0875 ¥ 59.8894
库存: 110
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 138.28
