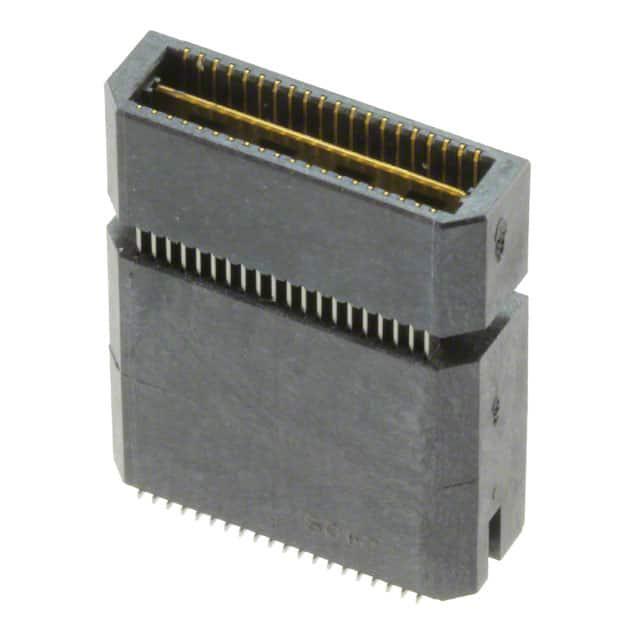

QTE-020-07-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排针 板对板连接器, QTE系列, 直角, 表面
供应商型号: C3644354
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-020-07-L-D-A

QTE-020-07-L-D-A概述


    产品简介


    产品类型:双排高密度终端组装件
    主要功能:提供高性能连接,适用于需要高密度、高可靠性的电子系统。
    应用领域:广泛应用于通信设备、工业自动化、医疗设备及军事装备等领域。

    技术参数


    | 参数 | 值 |

    | 连接位置数 | 20, 40, 60, 80, 100 |
    | 行规格 | 双行 |
    | 镀层选项 | 金(3µ", 10µ", 30µ", 50µ"),锡铅 |
    | 引脚样式 | 多种,包括01至09 |
    | 银合金材料 | 磷青铜 |
    | 绝缘材料 | LCP, UL94V-0,黑色 |
    | 尺寸 | 见图纸和技术说明 |
    | 最小引脚保留力 | 8盎司 |
    | 最小接地平面保留力 | 1磅 |

    产品特点和优势


    - 高密度连接:可以实现高度紧凑的设计,减少电路板面积。
    - 可靠性:采用磷青铜材料,具有优良的电接触稳定性和抗腐蚀性。
    - 多镀层选择:提供多种镀层选项以满足不同应用场景的需求。
    - 多功能配置:可选多种引脚样式和功能模块(如锁紧夹、导轨等),增强产品的适用性和灵活性。
    - 定制化服务:根据客户需求进行特殊设计和制造,提高用户满意度。

    应用案例和使用建议


    应用案例:
    1. 通信基站:用于多个信号端口的高效连接。
    2. 医疗设备:保证设备的稳定性与可靠性,满足苛刻的工作环境要求。
    3. 军用设备:高抗冲击和抗振动设计,确保在极端条件下的可靠运行。
    使用建议:
    1. 在安装过程中注意检查每个连接点的完整性,确保无虚焊。
    2. 根据具体应用场景选择合适的镀层,例如,在恶劣环境下使用金镀层以提高抗腐蚀性。
    3. 使用前仔细阅读技术手册中的指导,遵循制造商的安装和维护指南。

    兼容性和支持


    该产品可与多种电子元器件和设备兼容,但需要注意某些选项(如锁紧夹)可能不适用于自动放置设备,建议手动放置以避免损坏。SAMTEC公司提供详尽的技术支持和售后维护服务,包括但不限于在线技术支持和培训课程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过高 | 检查是否正确选择了适合的引脚样式和镀层,确保正确的安装工艺。|
    | 引脚保留力不足 | 确保按照规范进行安装,同时检查是否有缺陷部件。|
    | 导致电气连接不稳定 | 确认所有连接点已经牢固,重新焊接或更换损坏的连接点。|

    总结和推荐


    该产品凭借其高密度连接、可靠的材料和多样的配置选项,在众多应用领域中表现出色。尤其是其灵活性和定制化服务能力使其成为市场上极具竞争力的产品。因此,对于那些需要高性能连接解决方案的客户,强烈推荐使用该产品。

QTE-020-07-L-D-A参数

参数
间距 800μm
排数 2
触头镀层
板上高度 24.23mm
针脚数 40pin
接合堆叠高度 25mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-020-07-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-07-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-020-07-L-D-A QTE-020-07-L-D-A数据手册

QTE-020-07-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
