首页  >  产品百科  >  ESQ-123-12-T-D

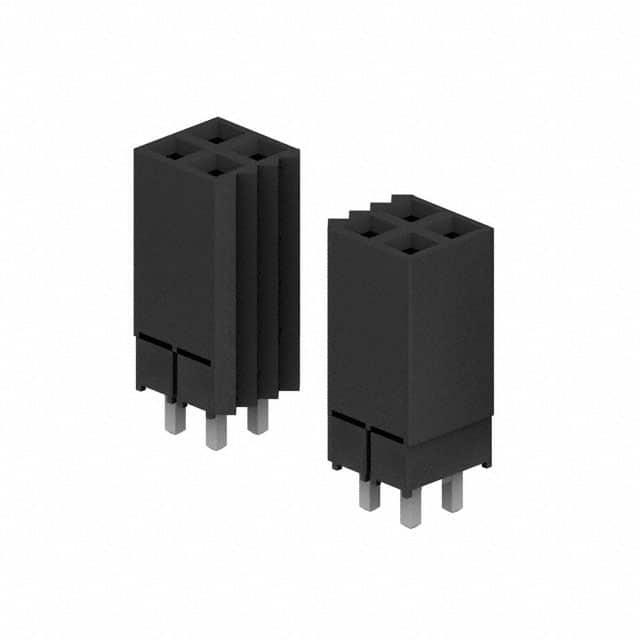

ESQ-123-12-T-D

厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2.54mm 2 46pin 5.7A 锡 黑色 通孔安装
供应商型号: 200-ESQ12312TD
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-123-12-T-D

ESQ-123-12-T-D概述


    产品简介


    ESQ和ESW系列电子连接器是专为高性能、高可靠性的应用场景设计的产品。这些连接器主要用于PC/104接口,包括标准插入力和低插入力版本。ESQ系列采用方形尾部结构,而ESW系列则采用焊锡尾部。这些连接器可以应用于各种工业自动化系统、通信设备以及嵌入式计算系统等。

    技术参数


    - 产品型号:
    - ESQ–110–44–T–D
    - ESQ–132–14–G–D
    - ESW–115–12–G–S
    - 规格尺寸:
    - 引脚间距:2.54 mm (0.100")
    - 引脚数量:
    - 单排最多36个引脚,双排最多72个引脚,三排最多108个引脚
    - 电镀选项:
    - –L:金接触,磨砂锡在尾部
    - –G:金接触,金镀层在其余部分
    - –T:磨砂锡(不适用于LIF接触)
    - 操作温度范围:
    - -55°C至+125°C(金镀层)
    - -55°C至+105°C(锡镀层)
    - 电流承载能力:
    - ESW/TSW系列:每针5.2A(两个针带电)
    - ESQ/TSW系列:每针5.7A(两个针带电)
    - 电压等级:
    - 550VAC(与TSW或ESQ配合使用)
    - 插入深度:
    - 3.68 mm (.145") 至 6.35 mm (.250")

    产品特点和优势


    1. 高可靠性:通过金镀层实现优异的电气性能,确保长时间使用的稳定性和可靠性。
    2. 多种配置选择:支持单排、双排和三排不同配置,适用于不同的应用场景需求。
    3. 易于安装:提供标准和低插入力版本,使得安装更为简便,减少人力成本。
    4. 兼容性好:与多种型号的连接器匹配,包括TSW, MTSW, EW, MTLW, TSS, ZSS, TSM, DW, ZW, HW, TSSH, HTSS等。

    应用案例和使用建议


    应用案例:
    - 在工业控制系统中作为信号传输的关键组件,用于实现高效的数据交换。
    - 在通信设备中,例如路由器和交换机的内部互连,保证高速数据传输的稳定性。
    使用建议:
    - 在复杂的应用环境中,建议选择低插入力版本以减少操作难度和成本。
    - 为确保长期稳定运行,应定期检查和清洁连接器,避免灰尘和污垢积累影响性能。

    兼容性和支持


    - 这些连接器与多种电子元件和其他设备兼容,适用于不同的系统集成。
    - Samtec公司提供了完善的技术支持和售后服务,客户可以访问其官网获取详细的技术资料和支持服务。

    常见问题与解决方案


    - 问题:连接器插拔次数过多导致性能下降。
    - 解决方案:建议进行定期的维护检查,必要时更换新的连接器。

    - 问题:使用过程中出现接触不良的情况。
    - 解决方案:检查插头和插座是否有灰尘或污垢,并清洁后再重新连接。

    总结和推荐


    综合评估:
    ESQ和ESW系列连接器凭借其高可靠性、多样化配置和广泛的兼容性,成为工业控制和通信设备的理想选择。它们不仅具有出色的电气性能,而且易于安装和维护。
    推荐使用:
    对于需要高稳定性和可靠性的应用场合,强烈推荐使用ESQ和ESW系列连接器。它们在提高系统整体性能方面表现出色,且能显著降低后续维护成本。

ESQ-123-12-T-D参数

参数
针脚数 46pin
触头镀层厚度 - 配接 -
触头镀层 - 配接
间距-配接 2.54mm
类型 Elevated Socket,Push-Pull
防护等级 -
额定电流 5.7A
颜色 黑色
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 管装

ESQ-123-12-T-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-123-12-T-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESQ-123-12-T-D ESQ-123-12-T-D数据手册

ESQ-123-12-T-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.049 ¥ 51.1141
27+ $ 4.9788 ¥ 42.0709
54+ $ 4.5252 ¥ 38.2379
108+ $ 4.1148 ¥ 34.7701
504+ $ 3.549 ¥ 29.9891
1008+ $ 3.15 ¥ 26.6175
2502+ $ 2.5725 ¥ 21.7376
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 51.11
