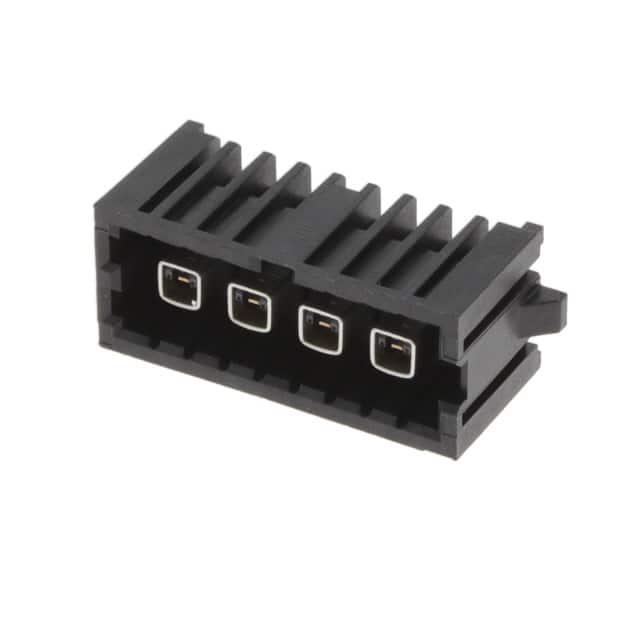

IP5-04-05.0-L-S-1-TR

产品分类: 同轴连接器(RF)
厂牌: SAMTEC
产品描述: Female Socket,Plug 4 9.5GHz 50Ω 黑色 焊接 贴片安装 20.32mm(长度)*8.53mm(高度)
供应商型号: ET-2433803
供应商: 海外现货
标准整包数: 1
SAMTEC 同轴连接器(RF) IP5-04-05.0-L-S-1-TR

IP5-04-05.0-L-S-1-TR概述

    电子元器件技术手册:IP5连接器系列产品

    1. 产品简介


    IP5系列连接器是SAMTEC公司推出的一款高性能电子元器件,适用于多种高可靠性应用场景。该系列产品由高耐温尼龙制成主体,具有黑色外观,屏蔽层采用铜合金材料,终端部分也采用铜合金设计。其优异的电性能和机械性能使其广泛应用于工业控制、通信设备、计算机外围设备等领域。
    主要功能包括:支持多种引脚数排列(从1到8个位置不等),提供单排和双排配置选项,以及丰富的尾部和镀层选择。这些特性使得IP5系列连接器成为系统设计中的理想选择。

    2. 技术参数


    以下是IP5系列连接器的主要技术参数:
    | 参数名称 | 规格描述 |

    | 位置数量(每行) | -01(1位),-02(2位),-04(4位),-06(6位),-08(8位) |
    | 引脚样式 | 单排(-S)和双排(-D)两种布局 |
    | 尾部选项 | 电缆夹紧选项(-L) |
    | 镀层选项 | 选择性金镀(30μ")在接触区,哑光锡镀在尾部;选择性金镀(10μ")在接触区,哑光锡镀在尾部 |
    | 推出力 | 最小推出力为0.5磅(0.23公斤) |
    | 工作温度范围 | -40°C 至 +125°C |
    | 插拔次数 | ≥500次循环 |
    | 绝缘材料 | LCP(液晶聚合物),黑色 |

    3. 产品特点和优势


    IP5系列连接器的独特优势在于其高可靠性和灵活性:
    - 高耐温尼龙主体确保了极端环境下的稳定性;
    - 铜合金屏蔽层和终端提供了卓越的导电性能;
    - 多种配置选项满足不同应用需求,尤其是双排和电缆夹紧功能;
    - 符合环保标准,无铅设计支持绿色制造。
    此外,其紧凑的设计和耐用性使其在市场上具备较强的竞争力,特别是在需要频繁插拔的应用环境中表现尤为突出。

    4. 应用案例和使用建议


    IP5系列连接器已成功应用于以下场景:
    - 工业自动化设备中复杂的信号传输;
    - 通信设备如路由器和交换机之间的高速数据链路;
    - 计算机主板与外部存储设备的数据接口。
    使用建议:
    - 在高振动环境中使用时,建议结合固定装置以增强稳定性;
    - 对于高密度应用,可考虑双排配置以减少空间占用;
    - 电缆夹紧选项适合长距离传输或动态应用场合。

    5. 兼容性和支持


    IP5系列连接器与各种主流电路板设计兼容,尤其适用于标准PCB厚度为0.062英寸的产品。SAMTEC公司提供全面的技术支持和服务,包括定制化解决方案和技术文档下载。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 确保正确对齐并检查镀层质量 |
    | 接触电阻偏高 | 清洁接触点,重新焊接或更换终端 |
    | 拔出力不足 | 检查尾部安装是否到位 |

    7. 总结和推荐


    综上所述,IP5系列连接器凭借其出色的性能和灵活的配置选项,在电子元器件市场中占据了重要地位。无论是工业控制还是通信设备领域,其高可靠性、耐用性和广泛的适用性都使其成为优先选择。
    推荐理由:
    - 高性价比:多功能集成且成本适中;
    - 高适应性:适合多样化应用场景;
    - 品牌保障:SAMTEC作为行业领导者,提供长期技术支持。
    因此,对于寻求高性能连接器的工程师和采购经理而言,IP5系列连接器无疑是一个值得信赖的选择。

IP5-04-05.0-L-S-1-TR参数

参数
端口数 4
触头端接 焊接
类型 Female Socket,Plug
阻抗 50Ω
外壳颜色 黑色
最大频率 9.5GHz
紧固类型 -
长*宽*高 20.32mm(长度)*8.53mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IP5-04-05.0-L-S-1-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IP5-04-05.0-L-S-1-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 同轴连接器(RF) SAMTEC IP5-04-05.0-L-S-1-TR IP5-04-05.0-L-S-1-TR数据手册

IP5-04-05.0-L-S-1-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
