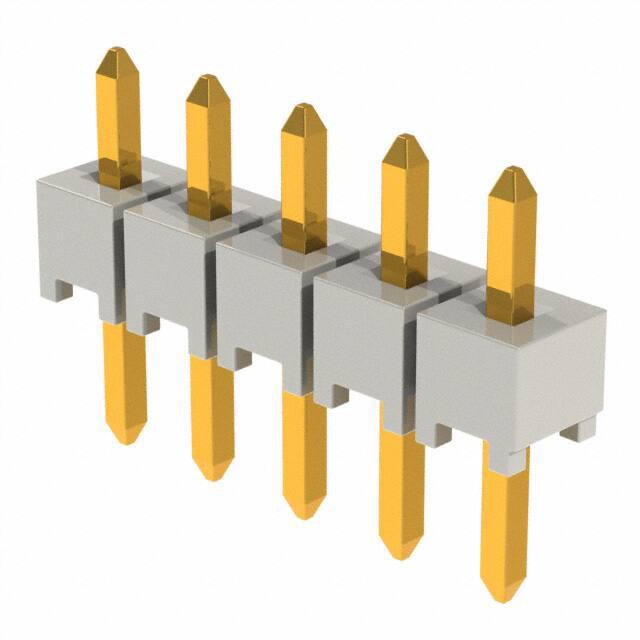

HTSW-105-06-G-S

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 1 5pin 6.3A 250nm 金 自然色 通孔安装 12.7mm(长度)*2.54mm(高度)
供应商型号: 200-HTSW10506GS
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-105-06-G-S

HTSW-105-06-G-S概述

    电子元器件产品技术手册解析

    产品简介


    本文介绍的产品是Samtec公司生产的HTSW-116-11-G-S和HTSW-115-05-L-Q等型号的电子元器件。这些产品属于Hi-Temp Strip系列,主要用于电子设备中的连接和信号传输。它们广泛应用于工业控制、通信设备、汽车电子等领域。

    技术参数


    这些产品的主要技术参数如下:
    - 针距:每行2.54mm(0.100英寸)或5.08mm(0.200英寸)。
    - 插拔寿命:高插拔次数,适合频繁操作的应用。
    - 电流容量:单针最大电流容量为5.7A(与ESW匹配时),适用于功率传输应用。
    - 电压等级:在不同配对下有不同的额定电压,如550VAC(与SSW匹配)、500VAC(与BCS或ESQ匹配)等。
    - 工作温度范围:金镀层版本的工作温度范围为-55°C至+125°C,锡镀层版本为-55°C至+105°C。
    - 绝缘材料:直针版本为黑色玻璃填充聚酯,弯针版本为自然液晶聚合物。
    - 终端材料:磷青铜材质。
    - 认证:符合RoHS标准,无铅焊接。

    产品特点和优势


    - 高可靠性:这些产品设计用于高可靠性和高频率插拔的应用环境。
    - 适应性强:可提供多种长度、样式和选项,满足不同的应用需求。
    - 兼容性好:支持与多种连接器配对,如IDSS、IDSD、SSW、BCS等。
    - 易用性:双面带倒钩的设计便于安装,并且在部分型号上提供了锁紧功能。

    应用案例和使用建议


    这些产品常用于工业控制系统中,作为信号传输和电力分配的连接器。例如,在工厂自动化设备中,这些连接器可以连接传感器、执行器等元件。使用时应注意选择合适的针距和长度,以确保最佳的电气性能和机械强度。

    兼容性和支持


    这些产品与其他型号的连接器如IDSS、IDSD、SSW、BCS等具有良好的兼容性。此外,Samtec公司提供全面的技术支持和服务,包括产品定制和客户特定要求的审批。

    常见问题与解决方案


    - 问题:插拔后接触不良。
    - 解决方案:检查接触面是否清洁,必要时更换新的连接器。
    - 问题:连接不稳定。
    - 解决方案:确认连接器与插座之间的配合是否正确,必要时调整插头角度。
    - 问题:在高温环境下工作不稳定。
    - 解决方案:检查所用镀层类型,选择适合工作温度范围的镀层。

    总结和推荐


    综上所述,Samtec公司的HTSW-116-11-G-S和HTSW-115-05-L-Q系列产品具有高可靠性、强适应性和良好的兼容性。这些特点使得它们在众多应用场景中表现出色。因此,我们强烈推荐在需要高频率插拔和高可靠性连接的应用中使用这些产品。

HTSW-105-06-G-S参数

参数
排数 1
类型 Header,Push-Pull
触头镀层 - 配接
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 250nm
颜色 自然色
额定电流 6.3A
针脚数 5pin
长*宽*高 12.7mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
