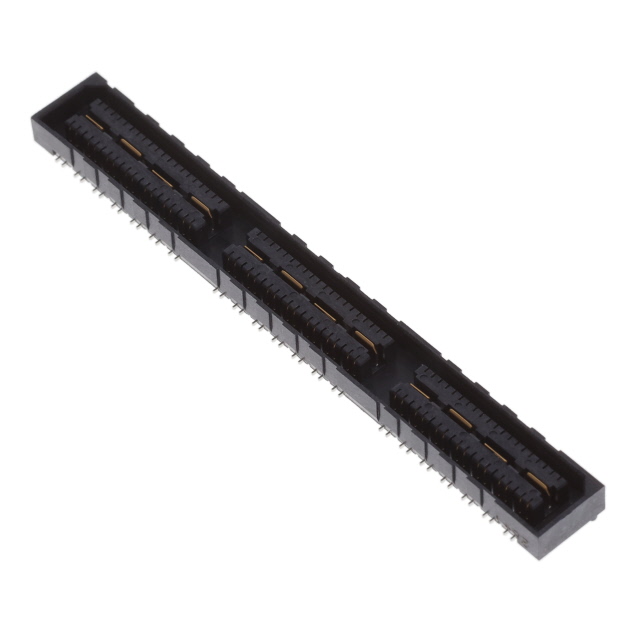

QSE-042-01-L-D-DP-A-K

厂牌: SAMTEC
产品描述: 焊盘 800μm 2 84pin 贴片安装 61.27mm(长度)*7.49mm(高度)
供应商型号: QSE-042-01-L-D-DP-A-K-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSE-042-01-L-D-DP-A-K

QSE-042-01-L-D-DP-A-K概述

    电子元器件产品技术手册解析
    本文将对一份电子元器件的技术手册进行详细解析,包括产品简介、技术参数、产品特点和优势、应用案例与使用建议、兼容性和支持,以及常见问题与解决方案等内容。此文档涉及的产品是“8mm差分对高速插塞组件”,由Samtec公司生产。

    1. 产品简介


    - 产品类型:差分对高速插塞组件
    - 主要功能:提供高速信号传输,具备优秀的电气特性和机械特性
    - 应用领域:广泛应用于数据中心、电信、高性能计算、医疗设备等需要高带宽、低延迟传输的应用场景

    2. 技术参数


    | 参数类型 | 描述 |

    | 位置数(每行) | 014, 028, 042, 056, 070 |
    | = 参见注释17 |
    | 行规范 | -D:双倍(使用QSE-20-01-D-XX) |
    -A:对齐销(使用QSE-20-01-D-XX-A) |
    -LC:锁定夹(参见注释15) |
    -GP:导向柱(使用QSE-20-XX-D-GP,参见图4,页4) |
    -RT1:保持(必须使用-A选项) |
    -L:锁扣选项(最大28位置) |
    | 镀层规范 | -F:3微英寸选择金接触,光面锡尾 |
    -L:10微英寸选择金接触,光面锡尾 |
    -H:30微英寸金接触,3微英寸金尾 |
    -C:50微英寸电解抛光选择金接触,光面锡尾 |
    -STL:30微英寸选择金接触,锡铅(90/10±5%)尾 |
    -FTL:3微英寸选择金接触,锡铅(90/10±5%)尾 |
    -S:30微英寸选择金接触,光面锡尾 |
    | 引脚样式 | -01:.1280 [3.30] |
    -02:.2460 [6.248] |
    | 银行数量 | 负责每行的位置数 |
    | 机身样式 | -DP:差分对 |
    -S:标准 |
    -D:差分 |
    -K:聚酰亚胺薄膜 |

    3. 产品特点和优势


    该组件的主要特点是其高速传输能力和稳定性,具体体现在以下几个方面:
    - 差分对设计:通过采用差分对技术,有效减少了电磁干扰,提高了信号完整性。
    - 多种引脚选项:提供不同的引脚长度和镀层选择,以满足不同应用场景的需求。
    - 锁定机制:提供了锁定夹(-LC)和锁扣选项(-L),增强了机械稳固性。
    - 兼容性:可与多种不同类型的电子元件兼容,方便集成到现有的电路板设计中。

    4. 应用案例和使用建议


    - 应用案例:该组件被广泛用于高性能服务器和网络交换机中,实现高速数据传输。
    - 使用建议:
    - 在设计时考虑信号完整性问题,避免长距离布线。
    - 在组装过程中注意引脚的正确安装和锁定机制的使用,确保连接稳定可靠。

    5. 兼容性和支持


    - 兼容性:该组件与大多数现代电子设备兼容,特别是在需要高速数据传输的应用环境中。
    - 支持:Samtec公司提供详尽的技术文档和支持服务,帮助客户解决在使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:组装时无法准确对准引脚位置。
    - 解决方案:确保使用正确的对齐销(-A)选项,并按照制造商提供的装配指南操作。
    - 问题2:插入后出现信号不稳定。
    - 解决方案:检查锁定夹(-LC)是否正确安装,并确保接触点无污染。

    7. 总结和推荐


    综上所述,“8mm差分对高速插塞组件”凭借其卓越的性能和广泛的适用性,在高速数据传输领域具有显著的优势。对于追求高性能和可靠性的应用场景,推荐使用此产品。同时,强烈建议用户在组装和使用过程中严格按照制造商的指导手册操作,以获得最佳效果。

QSE-042-01-L-D-DP-A-K参数

参数
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 84pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
长*宽*高 61.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
