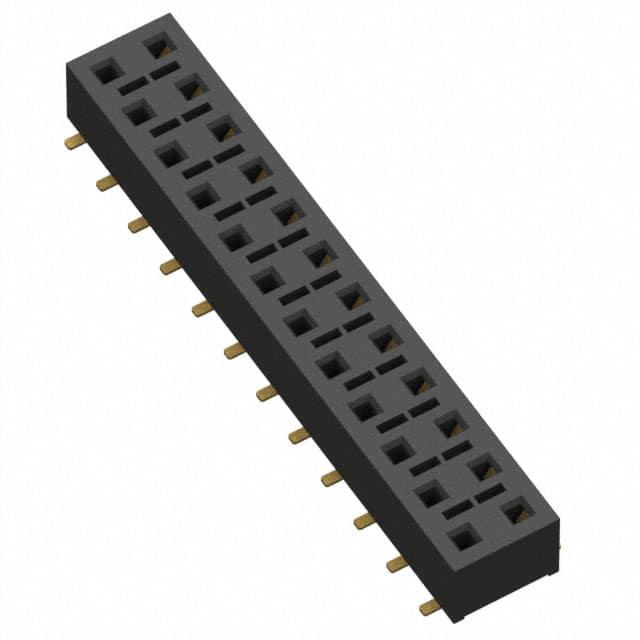

HLE-112-02-G-DV-BE

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距24p双排排母 板对板, HLE系列, 直角, 表面
供应商型号: 200-HLE11202GDVBE
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-112-02-G-DV-BE

HLE-112-02-G-DV-BE概述

    电子元器件产品技术手册

    1. 产品简介


    本手册介绍了由Samtec公司生产的HLE-DV系列连接器,属于表面贴装类型的非电镀通孔连接器。该产品适用于广泛的应用场景,包括消费电子、工业控制、通信设备等领域。HLE-DV系列连接器以其高可靠性、紧凑设计和良好的电气性能而受到市场的青睐。

    2. 技术参数


    | 参数 | 规格(公制) |

    | 引脚间距 | 1.270 mm |
    | 引脚直径 | 1.78 mm / 1.19 mm |
    | 引脚总数 | 4 |
    | 推荐焊盘尺寸 | 2.540 mm |
    | 顶部引脚高度 | 0.97 mm |
    | 底部引脚高度 | 5.05 mm / 5.44 mm|
    | 建议钢网厚度 | 0.15 mm |

    3. 产品特点和优势


    - 高可靠性:采用非电镀通孔设计,确保了连接器在各种环境下的稳定性。
    - 紧凑设计:引脚间距仅为1.270mm,使得该连接器非常适合在空间受限的应用中使用。
    - 兼容多种选项:提供了多种引脚直径和尺寸选择,以满足不同客户的需求。
    - 易于安装:表面贴装设计,简化了PCB板上的安装过程。

    4. 应用案例和使用建议


    HLE-DV系列连接器适用于多种电子产品中,例如消费类电子设备、自动化控制系统、通信模块等。根据手册中的推荐,使用该连接器时应遵循以下建议:
    - 确保PCB板的布局符合推荐设计,特别是在焊盘和引脚的设计上。
    - 使用推荐的钢网厚度(0.15 mm),以保证焊接质量和连接器的可靠性能。
    - 在安装过程中,注意引脚对准和焊接温度,避免过热或冷焊现象。

    5. 兼容性和支持


    HLE-DV系列连接器具有良好的兼容性,可以与其他标准的PCB设计相匹配。Samtec公司提供全面的技术支持,包括产品咨询、安装指导和售后服务,确保用户能够顺利使用该产品。

    6. 常见问题与解决方案


    1. 焊接后引脚出现松动
    - 解决方法:检查焊接工艺是否规范,确认是否达到了推荐的温度和时间要求。
    2. PCB板不正确
    - 解决方法:确保PCB板的焊盘设计符合推荐规格,必要时请联系技术支持获取帮助。
    3. 连接器安装方向错误
    - 解决方法:按照手册中的安装图示进行安装,确保引脚方向正确无误。

    7. 总结和推荐


    HLE-DV系列连接器凭借其紧凑设计、高可靠性及广泛的适用范围,成为市场上的一款优秀产品。它的多项优势使其在多个行业领域得到了广泛应用。总体来说,强烈推荐这一产品给需要高可靠性的电子设备制造商。

HLE-112-02-G-DV-BE参数

参数
触头镀层 - 配接
防护等级 -
额定电流 4.1A
触头镀层厚度 - 配接 510nm
间距-配接 2.54mm
类型 Bottom Entry,Push-Pull,Receptacle
针脚数 24pin
颜色 黑色
排数 2
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

HLE-112-02-G-DV-BE厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-112-02-G-DV-BE数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-112-02-G-DV-BE HLE-112-02-G-DV-BE数据手册

HLE-112-02-G-DV-BE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.8645 ¥ 41.105
57+ $ 3.9312 ¥ 33.2186
114+ $ 3.4884 ¥ 29.477
513+ $ 3.0975 ¥ 26.1739
1007+ $ 2.6145 ¥ 22.0925
2508+ $ 1.869 ¥ 15.7931
5016+ $ 1.302 ¥ 11.0019
库存: 41
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 41.1
直接购买
加入购物车
