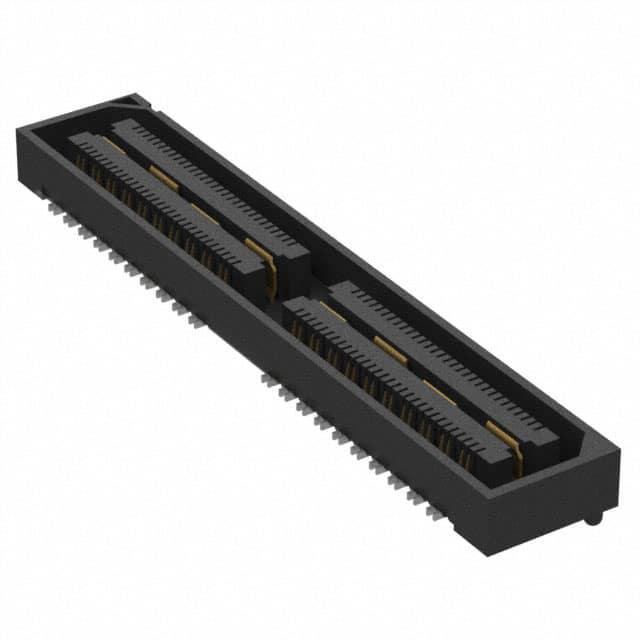

QSH-040-01-L-D-DP-A-K-TR

厂牌: SAMTEC
产品描述: 0.5mm间距80p双排排母 插座, QSH系列, 直角, 表面
供应商型号: N-QSH-040-01-L-D-DP-A-K-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-040-01-L-D-DP-A-K-TR

QSH-040-01-L-D-DP-A-K-TR概述

    高质量电子元器件产品技术手册概述

    产品简介


    本文将介绍由Samtec公司生产的QSH-XXX-XX-X-D-DP-XXX-X-XX型号的5mm差分对高密度插座组装件。这款产品广泛应用于各类高速数据传输和信号连接系统中,适用于需要高性能、高可靠性连接的应用场景。例如,在数据中心、通信基站、计算机网络、以及工业自动化等领域,这类组件扮演着至关重要的角色。

    技术参数


    - 产品类型: 5mm差分对高密度插座组装件
    - 主要功能: 提供高性能、高可靠性的信号传输路径
    - 技术规格:
    - 接触面积: 3μ"闪光选择性接触区、10μ"轻量选择性金接触区、30μ"重金接触区、50μ"电解抛光选择性金接触区
    - 插入力: 最小推力4盎司
    - 保持力: 接地平面保持力最小为8盎司
    - 尺寸公差: 0.01英寸(0.25毫米)到0.002英寸(0.051毫米)
    - 电气特性: 额定电压、电流承载能力、阻抗匹配、插拔寿命等
    - 工作环境: 温度范围、湿度等级等

    产品特点和优势


    - 高可靠性: 具有优异的机械和电气性能,确保长期稳定的工作表现。
    - 高兼容性: 适用于多种不同类型的电路板和连接方式,具有广泛的适用范围。
    - 易安装: 设计符合工业标准,便于装配和更换,大大提高了生产效率。
    - 低插入力: 降低了插拔操作时的摩擦阻力,延长了使用寿命。
    - 环保材料: 使用符合环保要求的材料,更安全可靠。

    应用案例和使用建议


    - 应用案例:
    - 在数据中心内,用于连接服务器之间的高速数据传输线路。
    - 在5G通信基站中,作为天线与射频处理模块间的信号接口。
    - 使用建议:
    - 定期进行性能检测,以确保最佳的工作状态。
    - 注意连接前后的清洁工作,避免灰尘和杂质影响连接质量。
    - 遵循制造商的安装指南,正确安装和使用。

    兼容性和支持


    - 兼容性: 本产品可以与市面上多数主流品牌和型号的电路板兼容,但需注意具体配置要求。
    - 技术支持: Samtec公司提供全面的技术支持服务,包括但不限于电话咨询、在线培训和定制化解决方案。

    常见问题与解决方案


    1. 问题: 插入时感觉过紧
    - 解决方案: 检查是否按照正确的顺序和力度插入,必要时可调整接触压力。
    2. 问题: 连接不稳定
    - 解决方案: 确认接地平面的完整性及接触区是否有污物附着,定期清洁接触区。
    3. 问题: 连接后信号干扰严重
    - 解决方案: 重新检查各连接部件的正确性和稳定性,确认接地系统良好。

    总结和推荐


    综上所述,QSH-XXX-XX-X-D-DP-XXX-X-XX型号的5mm差分对高密度插座组装件凭借其卓越的性能、高可靠性以及易于维护的特点,在众多应用领域中表现出色。因此,强烈推荐在需要高性能信号传输解决方案的项目中选用此款产品。对于任何疑问或需求,Samtec公司均能提供专业且及时的支持服务,助力客户成功。

QSH-040-01-L-D-DP-A-K-TR参数

参数
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 80pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Differential Pair Array,Female
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSH-040-01-L-D-DP-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-040-01-L-D-DP-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-040-01-L-D-DP-A-K-TR QSH-040-01-L-D-DP-A-K-TR数据手册

QSH-040-01-L-D-DP-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 8.321 ¥ 70.7285
100+ $ 6.2933 ¥ 53.4931
库存: 356
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1060.92
