首页  >  产品百科  >  QTH-060-02-F-D-A-K

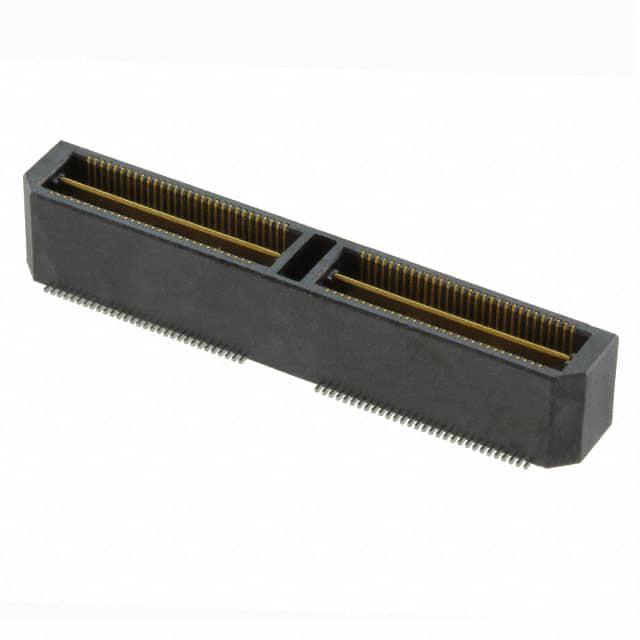

QTH-060-02-F-D-A-K

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针, QTH系列, 直角, 表面
供应商型号: QTH-060-02-F-D-A-K
供应商: Master
标准整包数: 5

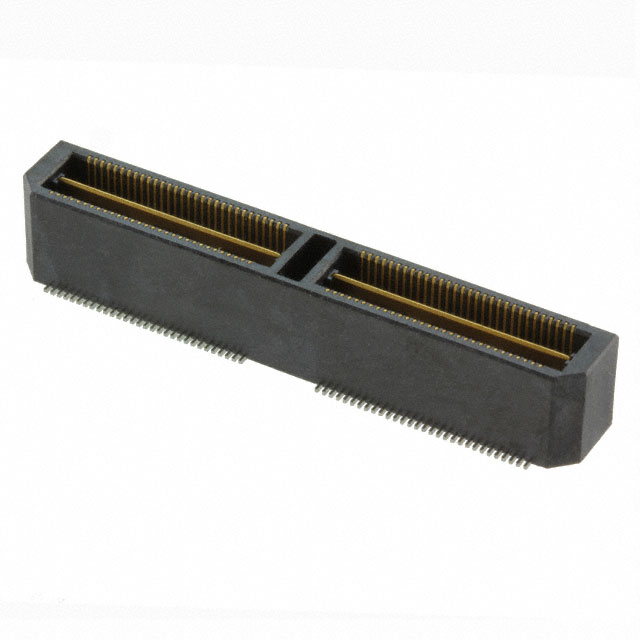

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-02-F-D-A-K

QTH-060-02-F-D-A-K概述


    产品简介


    产品名称: QTH-XXX-XX-X-D-XXX-XX-X-XX双排高密度终端装配
    产品类型: 连接器
    主要功能:
    - 双排设计,高密度终端装配
    - 提供多种位置数选择,包括每行030、060、090、120、150等
    - 支持多种安装方式,如锁紧片、定位针等
    - 可选镀金和镀锡工艺,以满足不同应用需求
    应用领域:
    - 通信设备
    - 计算机及周边设备
    - 工业自动化设备
    - 医疗器械
    - 军用设备

    技术参数


    | 参数 | 值 |

    | 尺寸 | 0.155至0.280英寸 |
    | 安装方式 | 锁紧片、定位针 |
    | 位置数 | 030、060、090、120、150(每行) |
    | 镀层 | 3 µ''选择性金、10 µ''选择性金、30 µ''金、50 µ''选择性金 |
    | 推出力 | -01和-02样式6盎司,其他样式8盎司 |
    | 引脚数 | 双排结构 |
    | 绝缘材料 | LCP UL94V-0,黑色 |
    | 导电材料 | 磷青铜 |
    | 包装方式 | 盘式包装、带卷式包装 |

    产品特点和优势


    产品特点:
    - 高密度设计,可实现更紧凑的布局
    - 多种安装方式,提供更好的机械稳定性
    - 多种镀层选项,适应不同的腐蚀环境
    - 高强度导电材料,保证可靠连接
    产品优势:
    - 在高密度布线应用中具有明显的优势
    - 易于集成,适合批量生产
    - 高可靠性,适用于严苛环境

    应用案例和使用建议


    应用案例:
    - 在通信设备中,用于PCB板间的高速信号传输
    - 在医疗设备中,用于高精度信号的传输
    使用建议:
    - 确保安装时正确选择引脚数和镀层类型
    - 在高振动环境中,建议使用锁紧片增加稳定性
    - 针对不同的应用环境,选择合适的镀层以延长使用寿命

    兼容性和支持


    - 兼容性: 与Samtec公司的其他系列连接器兼容
    - 支持: Samtec公司提供全面的技术支持和维护服务,确保客户在使用过程中得到及时的帮助

    常见问题与解决方案


    问题1: 连接器安装后无法固定
    解决方案: 检查是否选择了正确的锁紧方式,如未使用锁紧片,则添加锁紧片或调整定位针的位置
    问题2: 连接器信号传输不稳定
    解决方案: 确认所选镀层是否适合当前的应用环境,检查引脚数和接触面的清洁度

    总结和推荐


    产品综合评估:
    - 优点: 高密度设计、多样化安装方式、可靠的电气特性
    - 缺点: 需要根据不同应用场景选择合适的安装和镀层方式
    推荐: 由于其高度的灵活性和可靠性能,这款连接器非常适合在高密度布线应用中使用。对于需要高性能、高可靠性的应用,强烈推荐使用此款连接器。

QTH-060-02-F-D-A-K参数

参数
间距 500μm
排数 2
触头镀层
板上高度 7.26mm
针脚数 120pin
接合堆叠高度 8mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-060-02-F-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-02-F-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-02-F-D-A-K QTH-060-02-F-D-A-K数据手册

QTH-060-02-F-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 5.773 ¥ 48.8973
64+ $ 5.2211 ¥ 43.4113
128+ $ 4.8124 ¥ 39.992
256+ $ 4.5998 ¥ 37.6678
512+ $ 4.3572 ¥ 35.6807
1024+ $ 4.22 ¥ 34.5576
2560+ $ 3.9457 ¥ 32.3114
5056+ $ 3.9457 ¥ 32.3114
库存: 180
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 244.48
直接购买
加入购物车
