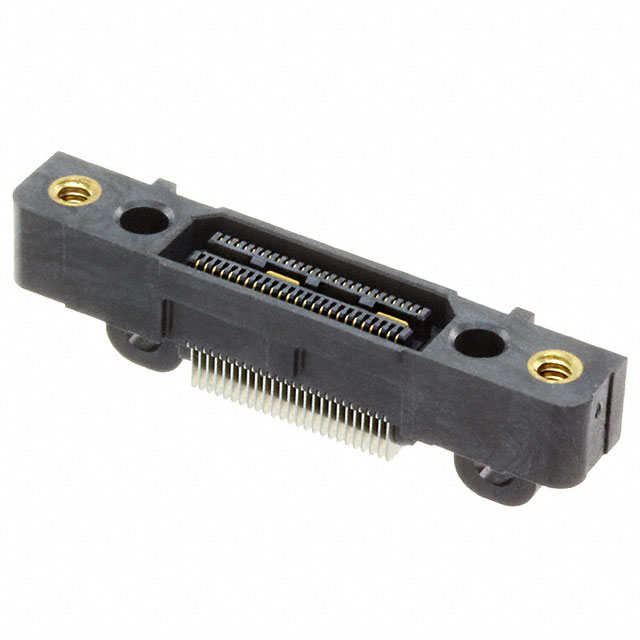

QSS-025-01-L-D-RA-MTI

厂牌: SAMTEC
产品描述: Center Strip Contacts,Socket 640μm 2 50pin 8.33mm 250nm 金 SMD,P=0.64mm,卧贴 贴片安装
供应商型号: 200-QSS02501LDRAMTI
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSS-025-01-L-D-RA-MTI

QSS-025-01-L-D-RA-MTI概述

    QSS-XXX-XX-XXX-D-RA-XX-XXX 技术手册概述

    1. 产品简介


    产品类型: QSS-XXX-XX-XXX-D-RA-XX-XXX 是一种双排直角插槽条带,专为高密度连接器应用设计。它广泛应用于电路板间信号传输和电源分配系统。
    主要功能: 该插槽条带提供双排并排接口,以实现电路板间的稳定电气连接。它具有锁紧螺丝(LS1)和焊接柱(WT)等多种安装选项,适用于各种复杂的电气工程应用。
    应用领域: 主要应用于高速信号传输和电源管理领域,如电信设备、工业自动化控制系统和数据中心等。

    2. 技术参数


    - 引脚间距: 0.025英寸(0.635毫米)
    - 引脚数: 可选每行25、50、75和100个引脚
    - 引脚直径: 0.064英寸(1.626毫米)
    - 绝缘材料: LCP,黑色
    - 终端材料: 磷青铜
    - 工作温度范围: -40°C 到 +125°C
    - 额定电流: 每个引脚最大可承载2安培
    - 插拔寿命: 至少500次插拔

    3. 产品特点和优势


    - 可靠性高: 通过多次插拔测试,确保连接器在长期使用中仍能保持稳定的电气连接。
    - 适应性强: 多种安装选项(如右角、锁紧螺丝和焊接柱),满足不同应用场景的需求。
    - 材料优良: 采用LCP和磷青铜材料,具有良好的耐热性和导电性。
    - 尺寸紧凑: 引脚间距小,适用于高密度布线需求。

    4. 应用案例和使用建议


    应用案例:
    - 电信设备: 在通信基站中,用于高速信号传输,确保数据传输的稳定性和可靠性。
    - 工业自动化控制系统: 在生产线中,用于机器间的信号连接,实现自动化控制。
    使用建议:
    - 在高频率应用场景中,建议选择具有锁紧螺丝安装方式的产品,以提高连接的稳定性。
    - 在需要高频信号传输的应用场合,应考虑使用带有Kapton垫片(K-500-300)的型号,以减少信号损耗。

    5. 兼容性和支持


    - 兼容性: 本产品与QTS系列插头(特别是带有LS1选项的型号)具有良好的兼容性,方便组装。
    - 支持服务: 厂商提供详尽的技术文档和用户手册,同时设有专门的技术支持团队,随时解答用户疑问。

    6. 常见问题与解决方案


    - 问题1: 插拔时感觉力过大
    - 解决方案: 检查是否有异物堵塞插槽,必要时请清理干净。

    - 问题2: 插头连接不稳定
    - 解决方案: 确认锁紧螺丝已正确拧紧,检查是否有任何机械损伤或变形。

    - 问题3: 频繁出现接触不良
    - 解决方案: 检查引脚表面是否清洁无尘,必要时进行打磨处理。

    7. 总结和推荐


    综上所述,QSS-XXX-XX-XXX-D-RA-XX-XXX 是一款高可靠性的双排直角插槽条带,具有多种安装选项和高密度布线能力。无论是电信设备还是工业控制系统,都显示出其优异的应用价值。强烈推荐给需要稳定和高性能连接器解决方案的客户。

QSS-025-01-L-D-RA-MTI参数

参数
触头镀层
板上高度 8.33mm
针脚数 50pin
接合堆叠高度 -
触头镀层厚度 250nm
类型 Center Strip Contacts,Socket
间距 640μm
排数 2
通用封装 SMD,P=0.64mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
