首页  >  产品百科  >  QTE-040-04-L-D-A-K

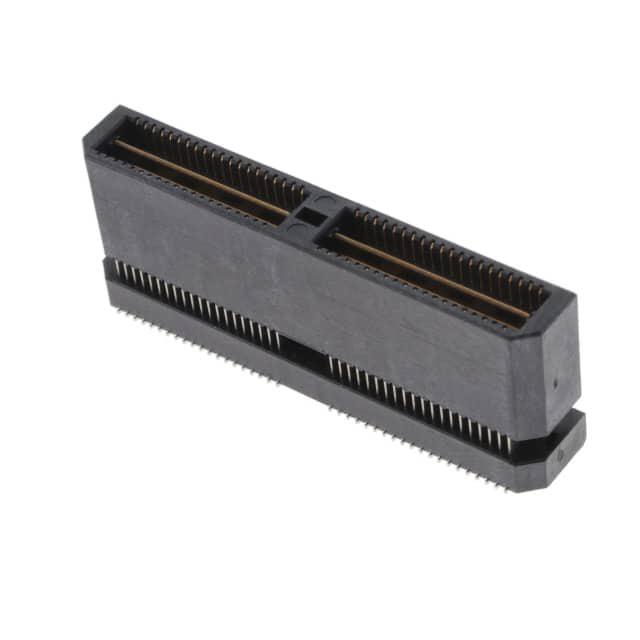

QTE-040-04-L-D-A-K

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 80pin 16mm 15.24mm 250nm 金 贴片安装 40mm(长度)*7.11mm(高度)
供应商型号: N-QTE-040-04-L-D-A-K
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-040-04-L-D-A-K

QTE-040-04-L-D-A-K概述


    产品简介


    本产品为双排高密度终端组装件,型号为QTE-20-XX-D-XX。这类电子元器件广泛应用于工业自动化、通信设备、汽车电子、医疗仪器等多个领域。它们通过提供稳定的连接和高效的信号传输来确保系统的正常运行。

    技术参数


    - 材料:绝缘体采用LCP(液晶聚合物),具有UL94V-0阻燃等级;导电部分使用磷青铜。
    - 尺寸:最大尺寸为0.8 mm,终端引脚长度为0.1680英寸至1.1510英寸。
    - 终端引脚样式:提供从-01到-10共10种不同的引脚样式,每种样式的引脚长度不同。
    - 封装选项:提供托盘包装、带卷包装及全卷包装选择。
    - 电气特性:最小引脚保持力为8盎司,最小接地平面保持力为1磅。
    - 插拔力:插入力和拔出力的具体值未明确提及,但提到了必须保持在一定范围内以确保可靠连接。
    - 环境适应性:具体工作温度范围和湿度要求未明确,但整体设计考虑到了广泛的使用环境。


    产品特点和优势


    1. 高密度布局:双排设计使得每个引脚的间距更小,从而实现更高的引脚密度,非常适合空间受限的应用场合。
    2. 多种连接方式:提供了锁定夹、导轨引导等多种安装方式,增加了组装的灵活性和可靠性。
    3. 定制化选择:用户可以根据具体需求选择不同的电镀规格和引脚样式,进一步提升了适用性。
    4. 优良的电气性能:确保信号传输的稳定性,满足多种电子系统的需求。

    应用案例和使用建议


    本产品常用于需要高密度、稳定连接的场合,如服务器机箱、数据中心网络交换机、高性能计算平台等。在这些应用场景中,产品的高密度布局有助于缩小物理体积,同时提高系统的可靠性和性能。
    使用建议:
    1. 在组装过程中,应严格按照制造商提供的指南进行操作,确保所有配件正确安装。
    2. 定期检查引脚的状态,避免因长时间使用导致的磨损。
    3. 使用合适的工具进行插拔操作,防止对引脚造成损伤。
    4. 对于需要频繁插拔的连接器,建议选择带有锁紧装置的设计,以增加连接的稳定性。

    兼容性和支持


    本产品支持多种电镀规格和引脚样式,兼容市场上常见的多种电子产品。制造商SAMTEC提供了详尽的技术支持和服务,包括装配指南、维修手册和技术咨询等,确保用户可以顺利使用产品并获得及时的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过高 | 检查是否选择了正确的引脚样式,并确保安装过程中没有扭曲或损坏 |
    | 引脚断裂 | 确保安装时使用适当的工具,并遵循制造商的操作指南 |
    | 接触不良 | 清洁引脚和连接器接口,确保没有灰尘或污垢影响 |

    总结和推荐


    QTE-20-XX-D-XX双排高密度终端组装件是一款性能卓越的电子元器件,其紧凑的设计、多样化的选择以及可靠的电气性能使其成为各种应用的理想选择。无论是用于工业自动化还是高端消费电子领域,都能表现出色。强烈推荐在需要高密度、稳定连接的项目中使用这款产品。

QTE-040-04-L-D-A-K参数

参数
接合堆叠高度 16mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 15.24mm
针脚数 80pin
长*宽*高 40mm(长度)*7.11mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

QTE-040-04-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-04-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-040-04-L-D-A-K QTE-040-04-L-D-A-K数据手册

QTE-040-04-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
