TSM-113-01-S-DV-P-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距26p双排排针, TSM系列, 垂直, 表面
供应商型号: 2086437
供应商: 海外现货
标准整包数: 2

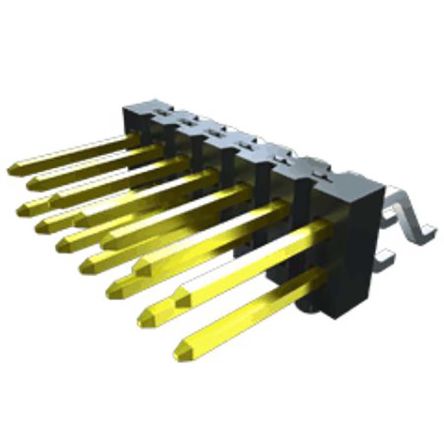

SAMTEC 矩形连接器 - 外壳 TSM-113-01-S-DV-P-TR

TSM-113-01-S-DV-P-TR概述


    产品简介


    产品类型: 插座连接器
    主要功能: 本产品是一种双垂直(-DV)和三垂直(-TV)安装方式的插座连接器,用于高密度插针连接。
    应用领域: 广泛应用于通信设备、计算机网络、消费电子、工业自动化等领域,尤其适合对空间有限制且要求高可靠性的场合。

    技术参数


    | 参数名称 | 规格 |

    | 连接器类型 | 双垂直(-DV),三垂直(-TV) |
    | 插针位置范围 | -02至-50 |
    | 引脚样式 | 不同类型 |
    | 镀层选项 | 选择性金、选择性锡、镀金等 |
    | 推荐引脚数量 | -02 至 -30 |
    | 安装选项 | 锁扣夹(-LC)、定位销(-A) |
    | 尺寸 | 典型尺寸为.110" x 2.79" |
    | 材料 | 绝缘体为LCP,终端为磷青铜 |
    | 工作温度范围 | 未明确 |
    | 最大摆动量 | ±2度 |
    | 最小推拉力 | 3磅 |

    产品特点和优势


    - 高可靠性: 采用优质材料和精密制造工艺,确保长期稳定运行。
    - 高密度连接: 可支持多种引脚布局,适用于空间紧凑的应用场合。
    - 灵活的安装方式: 提供锁扣夹和定位销等安装选项,方便客户根据需要选择。
    - 多功能引脚样式: 通过不同引脚样式,满足多样化的需求。

    应用案例和使用建议


    - 应用场景: 在一台服务器主板上使用此连接器来实现高速数据传输和信号连接。
    - 使用建议: 在实际应用中,建议使用锁扣夹以增加连接器的稳固性。此外,根据具体应用场景的不同,可以选择不同的镀层选项,例如选择性金可以提高导电性能。

    兼容性和支持


    - 兼容性: 支持多种引脚样式和安装方式,便于与其他标准组件兼容。
    - 支持和维护: 供应商提供详尽的技术文档和客户支持,帮助解决用户可能遇到的问题。

    常见问题与解决方案


    1. 问题: 连接器在使用过程中出现接触不良。
    解决方案: 检查引脚是否正确安装,确认连接器是否紧固。
    2. 问题: 使用过程中产生较大的插入力。
    解决方案: 检查引脚是否弯曲,必要时重新调整。

    总结和推荐


    总体评价: 此款插座连接器具备高可靠性、灵活性和多功能性,在高密度连接应用中表现出色。无论是对于空间有限制的设备还是需要高稳定性连接的应用场合,它都是一个不错的选择。
    推荐使用: 基于其优秀的设计和广泛的适用性,我们强烈推荐在相关项目中使用这款连接器。

TSM-113-01-S-DV-P-TR参数

参数
排数 2
触头端接 -
针脚数 26pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
长*宽*高 33.02mm(长度)*7.36mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TSM-113-01-S-DV-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSM-113-01-S-DV-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TSM-113-01-S-DV-P-TR TSM-113-01-S-DV-P-TR数据手册

TSM-113-01-S-DV-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
