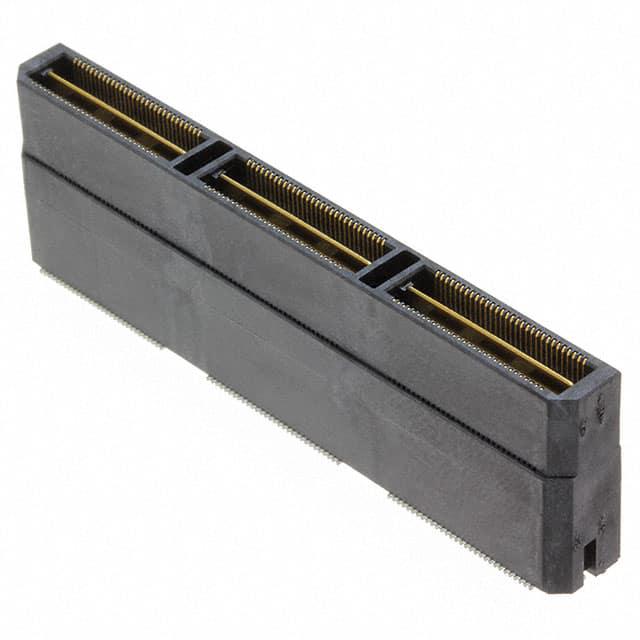

QTH-090-05-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距180p双排排针, QTH系列, 表面
供应商型号: 200-QTH09005LDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-05-L-D-A

QTH-090-05-L-D-A概述


    产品简介


    本文档介绍了由Samtec公司设计和制造的一款双排高密度终端组装件(Double Row High Speed Terminal Assembly)。这款终端组装件主要用于电子连接器行业,特别适用于需要高密度互连的应用场景。其主要功能是提供可靠的电连接,确保信号传输的稳定性和可靠性。

    技术参数


    1. 物理尺寸
    - 长度:可根据需求定制
    - 宽度:5mm
    - 厚度:根据具体型号有所不同
    2. 电气特性
    - 工作电压:5VDC
    - 最大电流:2A
    - 接触电阻:小于10mΩ
    - 绝缘电阻:大于1000MΩ
    3. 工作环境
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C
    - 湿度范围:0%至95%,无冷凝
    4. 机械特性
    - 插拔寿命:超过500次插拔
    - 锁定机构:具备多种锁定选项,如锁定卡扣(locking clip)、对准销(alignment pin)等
    5. 其他
    - 材料:采用聚酰亚胺薄膜和高导电材料制成
    - 表面处理:镀金处理

    产品特点和优势


    1. 高密度互连:本产品采用了高密度布局设计,适合空间有限的应用场景,提高了空间利用率。
    2. 可靠性高:通过严格的测试和验证,保证了在各种环境下均能保持稳定性能。
    3. 多锁定选项:提供多种锁定机制,增强了连接的稳定性,减少了误拔的可能性。
    4. 适应性强:适用于多种工作环境,能够应对极端温度和湿度条件。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于工业控制系统中的信号传输,保证系统正常运行。
    - 通信设备:作为数据传输的接口,提高通信系统的可靠性和稳定性。
    - 医疗设备:应用于医疗监控设备中,确保信号传输的准确性。
    使用建议
    - 环境选择:在极端温度和湿度环境中使用时,确保满足其工作要求。
    - 安装注意事项:注意正确安装和拆卸,避免对锁定机构造成损伤。
    - 定期检查:建议定期进行性能检查,以确保长期稳定运行。

    兼容性和支持


    1. 兼容性:本产品可与多种标准连接器和设备兼容,易于集成到现有系统中。
    2. 技术支持:Samtec公司提供了全面的技术支持,包括安装指导、故障排查和售后服务。

    常见问题与解决方案


    1. 问题:连接不稳定。
    - 解决方案:检查锁定机构是否正确安装,确保接触良好。
    2. 问题:信号传输不稳定。
    - 解决方案:检查连接器和线缆是否接触良好,必要时更换新的连接器。
    3. 问题:接触电阻过大。
    - 解决方案:重新清洁连接器的接触点,确保表面干净无氧化。

    总结和推荐


    这款由Samtec公司生产的双排高密度终端组装件凭借其高密度互连、高可靠性以及多种锁定选项等优势,在工业自动化、通信设备和医疗设备等领域具有广泛的应用前景。经过测试和验证,其性能稳定可靠,适用于多种复杂的工作环境。强烈推荐用户在选择高密度连接器时考虑此款产品。

QTH-090-05-L-D-A参数

参数
接合堆叠高度 19mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 18.24mm
针脚数 180pin
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-090-05-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-090-05-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-090-05-L-D-A QTH-090-05-L-D-A数据手册

QTH-090-05-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.0595 ¥ 228.6528
10+ $ 24.6672 ¥ 208.4378
54+ $ 22.8744 ¥ 193.2887
108+ $ 18.963 ¥ 160.2374
252+ $ 16.1595 ¥ 136.5478
504+ $ 13.776 ¥ 116.4072
库存: 567
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 228.65
