CLT-125-02-L-D-BE-A-P-TR

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2mm 2 50pin 4.1A 250nm 金 黑色 SMD,P=2mm 贴片安装 50mm(长度)*5.16mm(高度)
供应商型号: AV-A-SATCLT12502LDBEA!B
供应商: Avnet
标准整包数: 1

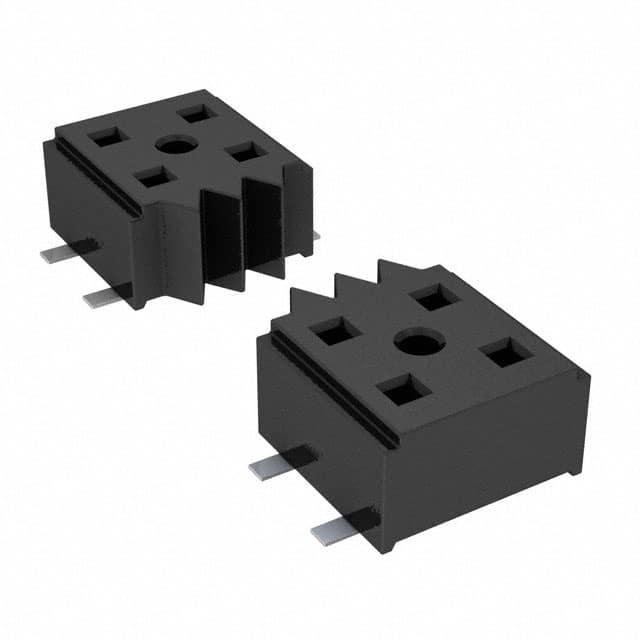

SAMTEC 矩形连接器 - 针座 - 插座/母插口 CLT-125-02-L-D-BE-A-P-TR

CLT-125-02-L-D-BE-A-P-TR概述

    文章标题:高性能2mm低轮廓插座条技术手册解析

    1. 产品简介


    产品类型:
    本产品为2mm低轮廓插座条(2mm Low Profile Socket Strip),由Samtec公司设计和生产,属于表面贴装(Surface Mount)类型的产品。
    主要功能:
    该插座条具有极低的轮廓设计,适合紧凑型电路板布局,提供稳定可靠的电连接。产品支持多种镀层选择,以满足不同应用场景的需求。
    应用领域:
    广泛应用于消费电子、通信设备、工业控制、医疗设备和汽车电子等领域。

    2. 技术参数


    以下是该产品的主要技术参数:
    | 参数名称 | 规格值 |

    | 插座排间距 | 2.00 mm |
    | 每排引脚数量范围 | -02至-50 |
    | 接触面积镀层选项 | 3µ"选择性金,10µ"选择性金,30µ"选择性金,纯金等 |
    | 引脚材料 | 磷青铜 |
    | 绝缘体材料 | LCP(液晶聚合物),UL 94 V0阻燃等级 |
    | 绝缘体颜色 | 黑色 |
    | 最小推动力 | 0.4磅 |
    | 载具包装 | Tape and Reel(仅适用于02至36位置) |
    工作环境:
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C

    3. 产品特点和优势


    - 低轮廓设计:高度仅为2mm,适合高密度电路板设计。
    - 多样化镀层选项:支持多种接触镀层工艺,满足不同的电气和环境需求。
    - 卓越的可靠性:通过严格的质量测试,确保长期使用的稳定性。
    - 灵活性强:提供多种尾部镀层和结构选项,适配各种客户设计需求。

    4. 应用案例和使用建议


    应用案例:
    - 通信模块:用于5G基站的小型化PCB连接,提升空间利用率。
    - 车载设备:作为车载电子系统的核心连接件,需满足严格的汽车标准。
    使用建议:
    - 在高温环境下使用时,需注意绝缘体的耐热性能。
    - 对于高频信号传输,建议采用更高规格的镀层以减少接触电阻。
    - 在自动化生产过程中,可选择带Pick & Place Pad的设计以提高装配效率。

    5. 兼容性和支持


    - 兼容性:
    该产品兼容大多数主流表面贴装生产设备,包括Pick & Place机台及Tape and Reel自动包装系统。
    - 技术支持:
    Samtec公司提供详尽的技术文档和支持服务,包括安装指南、焊接参数优化等。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插座条安装后出现接触不良 | 确保焊接温度和时间符合规范 |
    | 插座条变形 | 使用夹具固定后再进行焊接 |
    | 插座条引脚长度不一致 | 检查加工公差并调整生产参数 |

    7. 总结和推荐


    综合评估:
    该2mm低轮廓插座条凭借其出色的低轮廓设计、多样化的镀层选项和卓越的电气性能,在多个行业中展现出强大的竞争力。其在高密度PCB设计和复杂应用环境中的表现尤为突出。
    推荐使用:
    对于需要高性能连接器且受限于空间的应用场景,强烈推荐使用此产品。同时,Samtec公司的优质支持服务能够确保用户获得最佳的使用体验。

    如需进一步咨询或定制,请联系Samtec官方渠道获取更多信息。

CLT-125-02-L-D-BE-A-P-TR参数

参数
触头镀层厚度 - 配接 250nm
防护等级 -
间距-配接 2mm
额定电流 4.1A
类型 Bottom Entry,Push-Pull,Receptacle
针脚数 50pin
排数 2
触头镀层 - 配接
颜色 黑色
长*宽*高 50mm(长度)*5.16mm(高度)
通用封装 SMD,P=2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CLT-125-02-L-D-BE-A-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

CLT-125-02-L-D-BE-A-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC CLT-125-02-L-D-BE-A-P-TR CLT-125-02-L-D-BE-A-P-TR数据手册

CLT-125-02-L-D-BE-A-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
18+ $ 9.8669 ¥ 87.3223
54+ $ 9.7811 ¥ 86.563
库存: 700
起订量: 18 增量: 1
交货地:
最小起订量为:18
合计: ¥ 1571.8
