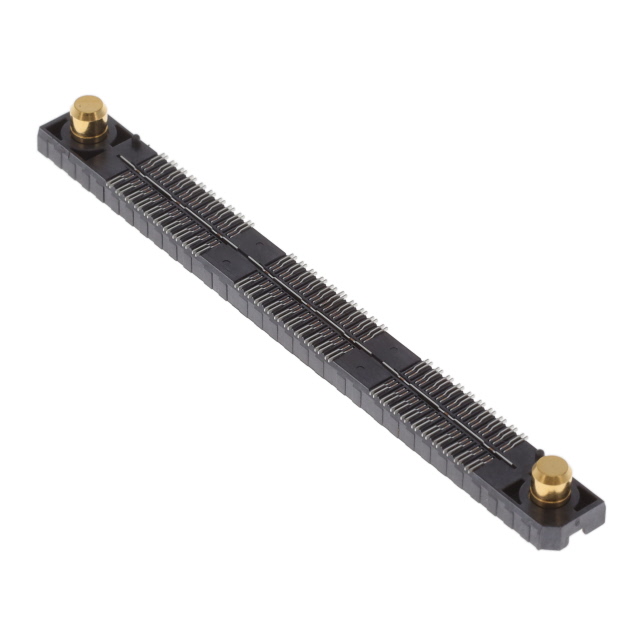

QSH-060-01-L-D-DP-A-RT1

厂牌: SAMTEC
产品描述: Differential Pair Array,Female 500μm 2 120pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 250nm 金 贴片安装 61.27mm(长度)*7.49mm(高度)
供应商型号: MMU-QSH-060-01-L-D-DP-A-RT1-5ZUR08-61WE6J
供应商: 海外现货
标准整包数: 64
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-060-01-L-D-DP-A-RT1

QSH-060-01-L-D-DP-A-RT1概述

    电子元器件产品技术手册

    产品简介


    本产品为一种高密度差分对插座组件(High Density Differential Pair Socket Assembly),型号为QSH-XXX-XX-X-D-DP-XXX-X-XX。它广泛应用于各种高可靠性电子系统中,特别是在需要高速信号传输和强抗干扰能力的场合。主要功能包括支持高密度连接,具备优良的信号完整性,并且能够承受多次插拔操作。此产品适用于计算机、通信设备、数据中心、工业自动化等领域。

    技术参数


    - 引脚数:-020, -040, -060, -080, -100(每行)
    - 引脚间距:0.128英寸 [3.251毫米]
    - 引脚镀层选项:F(3μ"闪存选择性镀金), L(10μ"轻镀金选择性镀金), H(30μ"重镀金选择性镀金), C(50μ"电抛光选择性镀金)
    - 最大偏移量:0.010英寸 [0.25毫米]
    - 绝缘材料:黑色LCP
    - 阻燃等级:UL94V-0
    - 终端材料:磷青铜
    - 接地平面材料:磷青铜
    - 最小推动力:4盎司
    - 最小接地平面保持力:8盎司
    - 包装方式:托盘、带状包装(最多60个引脚)
    - 插入损耗:根据具体型号有所不同
    - 回波损耗:根据具体型号有所不同
    - 工作温度范围:-40°C至+85°C
    - 电气特性:符合RoHS标准,高密度插针设计

    产品特点和优势


    该产品具有以下显著特点:
    - 高密度连接:支持高达每行100个引脚的高密度连接,适用于紧凑空间的布局。
    - 卓越的信号完整性:采用优化的设计确保高速信号传输,同时减少信号衰减和反射。
    - 强大的机械耐久性:能够承受数千次插拔操作,保证长期稳定的连接性能。
    - 多种镀层选择:提供不同镀层厚度和材质的选项,以满足不同的应用需求。
    - 高可靠性:符合严苛的工业标准,确保在恶劣环境下依然稳定可靠。
    - 兼容性好:易于与其他电子元件和设备配合使用,支持多种安装方式。

    应用案例和使用建议


    根据手册中的信息,该产品可以用于多种高可靠性电子系统中,如计算机服务器、网络设备、电信基础设施等。使用时需要注意:
    - 确保正确的引脚配置,以避免电气特性的偏差。
    - 安装时需遵循正确的装配顺序,以确保每个引脚正确对接。
    - 在高温和高湿环境中使用时,需特别注意接地平面的保持力和推动力。
    - 建议在复杂电路中采用具有额外机械固定装置(如锁片、导向柱)的版本,以提高连接稳定性。

    兼容性和支持


    该产品与其他电子元件和设备的兼容性良好,可以根据具体需求选择合适的引脚配置。厂商提供详细的技术支持和售后服务,以帮助客户解决在使用过程中遇到的各种问题。客户可以通过电话、电子邮件等方式联系技术支持团队,获得及时有效的帮助。

    常见问题与解决方案


    1. 问题:插入时出现卡顿或无法完全插入。
    解决方案:检查引脚配置是否正确,确保引脚间距和插孔匹配。如有必要,可使用导向柱辅助安装。

    2. 问题:接地平面保持力不足。
    解决方案:确认所选型号符合要求,必要时可选用具有更高保持力的镀层选项。

    3. 问题:接触电阻过高。
    解决方案:检查镀层是否正确,确保清洁度,避免氧化。如有需要,可重新进行表面处理。

    总结和推荐


    综上所述,QSH-XXX-XX-X-D-DP-XXX-X-XX是一种高性能、高密度的差分对插座组件,具备优良的电气特性和机械耐久性。它的多功能性和广泛的适用范围使其成为众多高端电子系统的理想选择。对于那些需要在紧凑空间内实现高效信号传输的应用场景,此产品无疑是最佳的选择。因此,强烈推荐此产品用于各类高可靠性电子系统的设计与制造。

QSH-060-01-L-D-DP-A-RT1参数

参数
排数 2
触头镀层
板上高度 3.25mm
针脚数 120pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Differential Pair Array,Female
间距 500μm
长*宽*高 61.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-060-01-L-D-DP-A-RT1厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-060-01-L-D-DP-A-RT1数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-060-01-L-D-DP-A-RT1 QSH-060-01-L-D-DP-A-RT1数据手册

QSH-060-01-L-D-DP-A-RT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
64+ $ 14.2547 ¥ 120.7374
100+ $ 13.8622 ¥ 117.413
库存: 64
起订量: 64 增量: 0
交货地:
最小起订量为:64
合计: ¥ 7727.19
