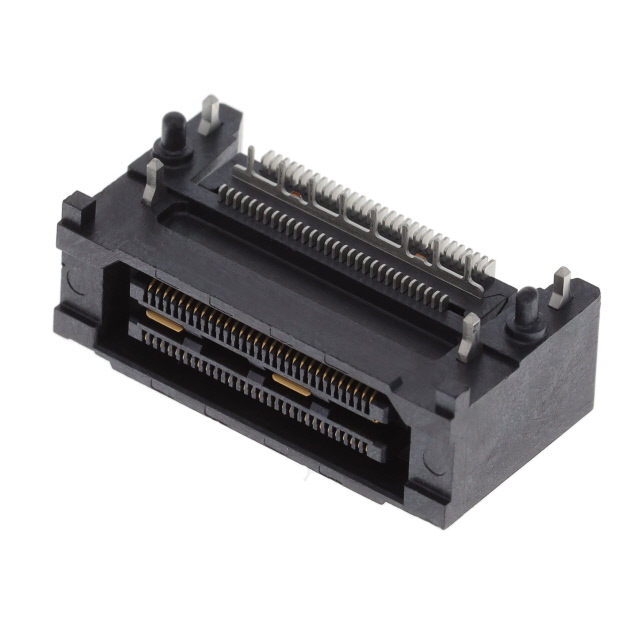

QSH-030-01-L-D-RA

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排母 插座, QSH系列, 直角, 表面
供应商型号: 2089014
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-030-01-L-D-RA

QSH-030-01-L-D-RA概述


    产品简介


    本文将介绍一款由Samtec公司生产的高性能电子元器件——双排直角插座条(Double Row Right Angle Socket Strip)。这款插座条主要用于连接和传输电信号,在多种电子设备中广泛应用,包括通信设备、计算机系统和消费电子产品。

    技术参数


    以下是该电子元器件的技术参数及关键特性:
    - 产品型号:QSH-XXX-XX-X-D-RA-XXX
    - 尺寸:每个位置的尺寸详见下表
    - 电镀规范:见图纸第2页表4
    - 弯角选项:-RA 表示直角
    - 导向柱:见图纸第6页图3(仅适用于与QTH...-D-RA-..PGP组合使用)
    - 锁定螺丝:见图纸第5页图2(仅适用于与QTH...-RA-..LS1组合使用)
    - 垫片:见图纸第6页图4(适用型号为K-DOT-256-375-005)
    - 端子样式:-01
    - 行规格:-D 双排
    - 材料:绝缘体采用LCP UL94V-0黑色材料;接线端、接地平面及焊接端采用磷青铜
    - 包装方式:成品装配后放入托盘
    典型尺寸:
    | 尺寸参数 | 值 |

    | 高度 | 6.22 mm |
    | 接触间距 | 0.30 mm |
    | 总宽度 | 4.48 mm |
    | 水平摆动范围 | 2 mm最大 |
    | 中心焊点位置 | 5.08 mm |

    产品特点和优势


    这款双排直角插座条具备多个显著特点:
    - 高密度连接:提供紧凑的设计,适合高密度的电路板连接需求。
    - 可靠的电气性能:具备低接触电阻和高可靠性,确保电信号稳定传输。
    - 灵活的应用性:可适配不同厚度的PCB(0.062英寸或0.093英寸)。
    - 安全可靠:采用磷青铜材料制成的终端,具有优良的导电性和抗腐蚀性。

    应用案例和使用建议


    应用案例
    - 通信设备:可用于基站中的信号传输接口。
    - 计算机系统:如服务器背板连接,实现高速数据传输。
    - 消费电子产品:适用于移动设备、游戏机等小型化电子产品中的连接接口。
    使用建议
    - 确保插拔时力度均匀,避免损坏插座条。
    - 安装前应检查插针排列及焊接质量。
    - 对于特定应用场合,建议先进行原型测试以验证效果。

    兼容性和支持


    - 兼容性:与QTH系列中的某些型号存在专用接口,如QTH-...-D-RA-..PGP和QTH-...-RA-..LS1。
    - 技术支持:制造商提供详细的安装指南和技术文档,并承诺对售出产品提供相应的维护服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入困难 | 确认是否正确对齐,轻轻用力插入。 |
    | 接触不良 | 检查是否有氧化层,必要时清洁处理。 |
    | 焊接不良 | 确保焊接温度和时间合适,必要时重新焊接。|

    总结和推荐


    综上所述,Samtec公司的双排直角插座条凭借其紧凑设计、稳定的电气性能及广泛的应用场景,成为众多电子设备连接的理想选择。如果您正在寻找高效可靠的连接解决方案,强烈推荐考虑此款产品。

QSH-030-01-L-D-RA参数

参数
接合堆叠高度 5mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 8.45mm
针脚数 60pin
长*宽*高 25.72mm(长度)*13.59mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
