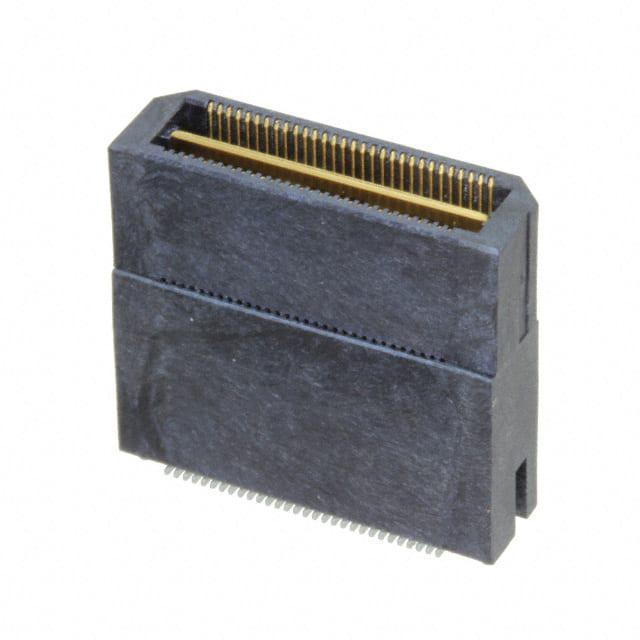

QTH-030-05-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排针, QTH系列, 表面
供应商型号: QTH-030-05-F-D-A
供应商: Master
标准整包数: 5
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-030-05-F-D-A

QTH-030-05-F-D-A概述


    产品简介


    本文介绍的是Samtec公司的高密度双排终端装配(High-Density Double Row High-Speed Terminal Assemblies),型号为QTH-XXX-XX-X-D-XXX-XX-X-XX。这些终端装配设计用于高密度连接,广泛应用于通信设备、计算机网络和工业控制系统等领域。

    技术参数


    1. 针位数量:支持的针位数包括30、60、90、120和150个(每行)。
    2. 导线规格:可选的导线长度从0.168英寸到1.1511英寸不等。
    3. 端接选项:提供多种端接方式,如-01、-02、-03等。
    4. 镀层选项:可选择3微英寸、10微英寸、30微英寸和50微英寸金镀层。
    5. 锁定选项:支持锁定夹(Locking Clips)、引导柱(Guide Posts)、摩擦锁(Friction Locks)和卡扣(Latch)等多种锁定方式。
    6. 封装选项:提供盘式包装、带状与卷盘式(Tape & Reel)和全卷装盘式(Full Reel Quantity Tape & Reel)三种包装形式。
    7. 材料:绝缘体材料采用LCP UL94V-0等级,颜色为黑色;接触件和接地平面材料为磷青铜。

    产品特点和优势


    - 高密度设计:能够实现高密度连接,节省空间。
    - 多样的端接和锁定选项:提供了丰富的端接和锁定方式,提高了产品的可靠性和稳定性。
    - 优良的材料:使用LCP UL94V-0等级材料作为绝缘体,确保了产品的耐热性和阻燃性。
    - 高可靠性:通过多次测试验证,确保了连接的稳定性和长期使用可靠性。
    - 广泛的适用范围:适用于多种复杂环境下的应用,如通信、计算机网络和工业控制等领域。

    应用案例和使用建议


    根据技术手册,这些终端装配广泛应用于通信设备、计算机网络和工业控制系统中。例如,在通信基站中,这些终端装配可用于连接信号线和电源线,确保系统的稳定运行。在使用这些终端装配时,需要注意以下几点:
    - 在安装过程中要确保所有接头正确对齐,以防止信号干扰。
    - 根据具体应用选择合适的端接和锁定选项,确保连接的可靠性。
    - 确保所有导线的长度符合设计要求,避免信号传输中的衰减和干扰。

    兼容性和支持


    这些终端装配具有良好的兼容性,可以与其他Samtec公司生产的同类产品配套使用。此外,Samtec公司还提供了完善的客户支持和服务,包括技术咨询、样品提供和定制化服务等,帮助用户更好地应用这些产品。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,整理了以下几个常见的问题及其解决方法:
    1. 安装过程中信号干扰严重:检查所有接头是否正确对齐,确保没有错位。
    2. 连接不稳定:确认所选的端接和锁定选项是否符合应用要求,必要时更换更可靠的选项。
    3. 导线过长导致信号衰减:根据实际应用调整导线长度,确保信号传输质量。

    总结和推荐


    综上所述,Samtec公司的高密度双排终端装配QTH-XXX-XX-X-D-XXX-XX-X-XX是一款高性能、高可靠性的连接解决方案。其多样化的设计和广泛的适用范围使其成为各种应用的理想选择。因此,我们强烈推荐在高密度连接需求的应用中使用这一产品。

QTH-030-05-F-D-A参数

参数
触头镀层
板上高度 18.24mm
针脚数 60pin
接合堆叠高度 19mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-030-05-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-030-05-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-030-05-F-D-A QTH-030-05-F-D-A数据手册

QTH-030-05-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 13.2326 ¥ 110.0236
25+ $ 12.6767 ¥ 105.4015
50+ $ 10.8237 ¥ 87.4714
100+ $ 8.745 ¥ 72.6726
250+ $ 7.4378 ¥ 60.9078
500+ $ 6.5516 ¥ 53.6507
1000+ $ 6.5516 ¥ 53.6507
库存: 40
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 550.11
