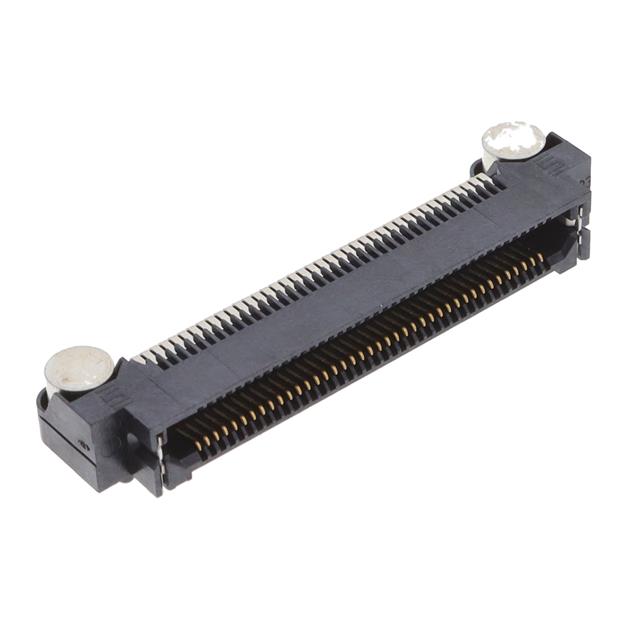

ERF8-040-01-L-D-RA-EGP-TR

厂牌: SAMTEC
产品描述: 焊盘 800μm 2 80pin SMD,P=0.8mm,卧贴 贴片安装 45mm(长度)*11.35mm(高度)
供应商型号: AV-A-SATERF804001LDRA!C
供应商: Avnet
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) ERF8-040-01-L-D-RA-EGP-TR

ERF8-040-01-L-D-RA-EGP-TR概述


    产品简介


    ERF8-RAX/EM 系列产品是来自 Samtec 的高性能边缘速率连接器系列,旨在满足现代电子设备对高速传输和坚固设计的需求。该系列产品提供多种长度、风格和选项,适用于各种复杂应用场景。ERF8-RAX/EM 系列连接器的主要功能在于其高速数据传输能力和机械稳定性,广泛应用于电信、工业自动化、医疗设备及军工等领域。

    技术参数


    | 参数名称 | 描述/规格 |

    | 尺寸 | 接触点间距:0.0315 英寸(0.80 毫米) |
    接触直径:0.062 英寸(1.57 毫米) |
    | 电流容量 | 每个接触点 1.4A(在 95°C 下,6 个相邻针通电) |
    | 电压容量 | ERF8-RA:235VAC;ERF8-EM:200VAC |
    | 工作温度范围 | -55°C 至 +125°C |
    | 绝缘材料 | 黑色 LCP |
    | 接触材料 | BeCu(铍铜) |
    | 镀层 | Au 或 Sn over 50µ"(1.27µm)Ni |
    | 焊接形式 | 表面贴装 |
    | RoHS 合规性 | 是 |

    产品特点和优势


    1. 高可靠性:采用 BeCu 材料和多层镀金技术,保证长期稳定运行。
    2. 高速数据传输:支持高达 16.0Gbps 的单端信号传输和 18.0Gbps 的差分信号传输。
    3. 扩展选项丰富:提供多种样式(如锁紧装置、延长导轨等),以适应不同的安装需求。
    4. 适用性强:能承受广泛的温度范围并保持性能稳定,适合恶劣环境下的使用。

    应用案例和使用建议


    应用案例
    - 电信行业:用于服务器背板连接,确保高速数据交换的稳定性。
    - 工业自动化:支持机器人控制器与其他部件之间的高效通信。
    - 医疗设备:在医疗器械的精密组件中发挥关键作用,如 X 光机内部数据传输。
    使用建议
    - 在组装过程中,需注意保持焊点清洁和平整,避免虚焊现象发生。
    - 根据具体工作条件选择合适的镀层类型(如纯金更适合高频应用)。
    - 若需进一步提升抗干扰能力,可搭配屏蔽外壳使用。

    兼容性和支持


    ERF8-RAX/EM 系列与 ERM8、ERCD 和 ERDP 等配套产品完全兼容,便于构建完整系统解决方案。Samtec 提供详尽的技术文档和支持服务,包括在线资源(www.samtec.com)和电子邮件咨询服务(sig@samtec.com)。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔力过大 | 检查插头是否正确对齐 |
    | 温度过高 | 确保良好散热条件并降低负载 |
    | 连接不稳定 | 检查焊接质量或更换损坏零件 |

    总结和推荐


    ERF8-RAX/EM 系列连接器凭借卓越的技术指标和灵活的设计选项,在高端电子应用市场上占据重要地位。其优异的电气特性和物理耐用性使其成为众多客户的首选产品。强烈推荐此款连接器用于需要高速、可靠的数据传输场合,特别是在苛刻的工作环境中表现出色。
    如果您正在寻找一种能够兼顾性能与成本的理想连接解决方案,那么 ERF8-RAX/EM 系列将是您明智的选择!

ERF8-040-01-L-D-RA-EGP-TR参数

参数
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 80pin
长*宽*高 45mm(长度)*11.35mm(高度)
通用封装 SMD,P=0.8mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
