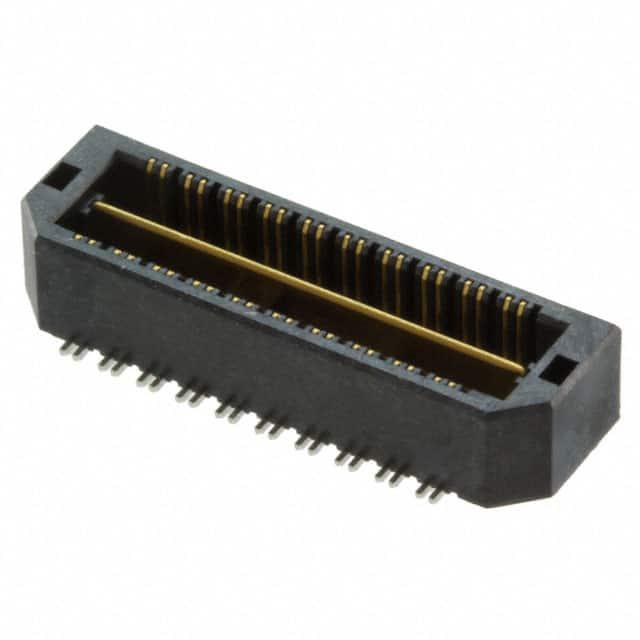

QTH-020-01-F-D-DP-A-K-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: 0.5mm间距40p双排排针, QTH系列, 直角, 表面
供应商型号: N-QTH-020-01-F-D-DP-A-K-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QTH-020-01-F-D-DP-A-K-TR

QTH-020-01-F-D-DP-A-K-TR概述


    产品简介


    本手册介绍了由Samtec公司生产的T-1G1系列电子元器件产品。这些产品属于高密度差分对连接器,主要用于高速数据传输和信号完整性要求较高的应用场合。它们广泛应用于计算机、服务器、通信设备以及工业自动化等领域。

    技术参数


    以下是T-1G1系列电子元器件的技术规格和性能参数:
    - 引脚间距:0.1680英寸(4.267毫米)至1.1511英寸(29.238毫米)
    - 行数:最多可支持100个引脚(每行)
    - 终端组装材料:LCP绝缘材料,镀金接触区,磷青铜端子
    - 包装选项:盘装、带卷和带卷全盘
    - 引脚长度:可根据具体型号进行调整,通常为0.059英寸(1.50毫米)到0.031英寸(0.79毫米)
    - 安装方式:插装或表面贴装
    - 工作温度范围:-40°C 至 +85°C
    - 最大插入力:6盎司(0.17千克力)至8盎司(0.23千克力)
    - 电气特性:支持高速数据传输,满足阻抗匹配要求

    产品特点和优势


    - 高可靠性:采用先进的镀金工艺,确保长期稳定运行
    - 高密度设计:紧凑的封装设计,能够适应小空间需求
    - 优异的信号完整性:支持高速数据传输,保证低延迟和高稳定性
    - 多样化配置:提供多种引脚配置和锁紧机制选择,以适应不同应用需求
    - 符合行业标准:符合UL94V-0防火等级标准,确保安全可靠

    应用案例和使用建议


    应用案例
    - 服务器系统:用于主板和扩展卡之间的高速数据传输
    - 电信设备:适用于基站间的信号连接
    - 工业自动化:实现精密控制系统的数据传输
    使用建议
    - 布局优化:合理安排元器件位置,减少干扰源的影响
    - 温度管理:注意散热设计,避免高温环境导致性能下降
    - 防护措施:增加防静电措施,保护元器件免受损坏

    兼容性和支持


    - 兼容性:T-1G1系列产品与Samtec公司的其他同类产品高度兼容,确保用户可以灵活组合使用
    - 技术支持:Samtec公司提供全面的技术支持服务,包括设计咨询、故障诊断和维护保养

    常见问题与解决方案


    - 问题1:插入力过大
    - 解决方法:检查插头和插座是否正确对齐,必要时调整插入力
    - 问题2:接触不良
    - 解决方法:确保镀层完好无损,定期清洁连接部位
    - 问题3:无法锁定
    - 解决方法:确认选择了合适的锁定机制并正确安装

    总结和推荐


    T-1G1系列电子元器件凭借其高密度、高速度和高可靠性等特点,在众多应用场合中表现出色。它不仅适用于服务器、电信设备和工业自动化等关键领域,还能通过灵活多样的配置满足不同客户需求。因此,强烈推荐在相关项目中选用此产品,以确保系统的高效运行和长期稳定性。

QTH-020-01-F-D-DP-A-K-TR参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 40pin
类型 Differential Pair Array,Male
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
