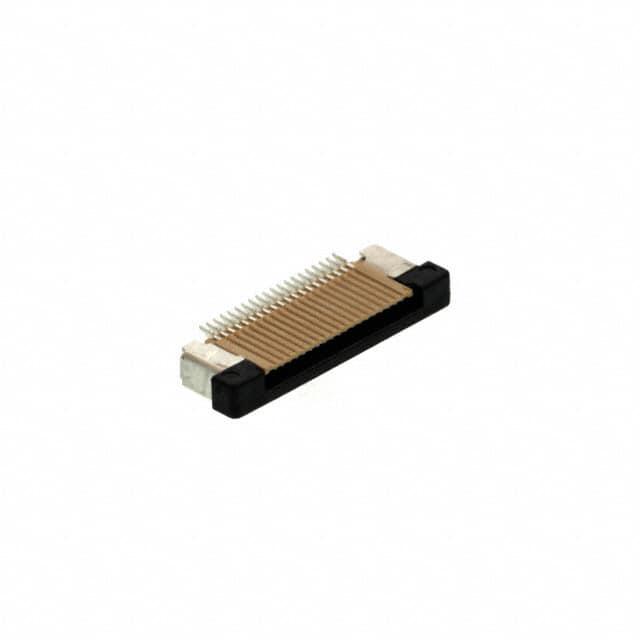

ZF5S-20-01-T-WT-TR

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距 FPC插座 边缘连接器, ZF1系列, 表面
供应商型号: 3550740
供应商: 海外现货
标准整包数: 1
SAMTEC FFC/FPC连接器 ZF5S-20-01-T-WT-TR

ZF5S-20-01-T-WT-TR概述


    产品简介


    产品类型: ZF5S系列零插入力(Zero Insertion Force, ZIF)插座连接器
    主要功能: 该产品专为实现高效且无损的电路板连接设计,提供了一种独特的零插入力机制,使得电路板可以在没有损坏的情况下轻松装卸。此外,它采用了不同的引脚样式以满足不同的需求。
    应用领域: 广泛应用于消费电子、计算机外设、通信设备、工业自动化等领域,特别适用于需要频繁插拔且对机械损伤敏感的应用场合。

    技术参数


    - 引脚数量: 从4到50个不等
    - 引脚样式:
    - -01: 使用C-297-01-T
    - -02: 使用C-297-03-T
    - -03: 使用C-297-02-T和C-297-04-T
    - 电镀规格: 纯锡,哑光表面处理
    - 焊片规格: 使用WT-60-01-T
    - 选项: KAPTON垫片,用于增强绝缘性(仅在-03引脚样式中不可用)
    - 包装:
    - 管装(默认)
    - 带卷(TR)
    - 全卷带卷(FR)

    产品特点和优势


    - 零插入力设计: 避免了传统连接器插拔时可能造成的接触点磨损,延长了产品的使用寿命。
    - 多种引脚样式选择: 根据不同的应用需求灵活选择,适应性更强。
    - 高可靠性: 纯锡电镀层保证了良好的导电性和抗腐蚀性。
    - 兼容多种包装形式: 满足不同客户对于包装的需求,方便运输和储存。

    应用案例和使用建议


    应用案例:
    - 在高速数据传输系统中作为关键连接点,确保信号传输稳定。
    - 在需要频繁更换模块或升级硬件的场合下,可以轻松拆卸和安装而不影响其他部分的功能。
    使用建议:
    - 由于采用了KAPTON垫片,建议定期检查该部件的状态,确保其有效隔绝。
    - 在高湿度环境中使用时,应加强环境防护措施,防止腐蚀对连接器的影响。

    兼容性和支持


    - 该产品支持多种引脚样式,可以根据具体的应用需求进行选择。
    - SAMTEC公司提供了详尽的技术文档和支持服务,包括详细的安装指南和故障排除指南,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题: 插拔过程中出现异常响声。
    - 解决方案: 检查是否有异物进入连接器内部,必要时清洁或更换连接器。
    2. 问题: 信号传输不稳定。
    - 解决方案: 确认插头与插座完全对接,并检查是否存在接触不良的情况。
    3. 问题: 连接器容易松动。
    - 解决方案: 检查并确保固定装置已正确安装到位。

    总结和推荐


    总结:
    ZF5S系列零插入力插座连接器以其出色的机械特性和可靠性能,在众多应用场景中表现出色。无论是高频信号传输还是频繁插拔操作,都能确保系统的稳定运行。
    推荐:
    强烈推荐给需要高性能、高可靠性的电子产品制造商或终端用户。特别是在涉及复杂电路设计和严苛使用环境的应用场合,ZF5S系列连接器无疑是最佳的选择之一。

ZF5S-20-01-T-WT-TR参数

参数
连接器/触头类型 底部
额定电流 1.8A
扁平柔性类型 FFC
触头镀层
端接 焊盘
外壳颜色 自然色
板上高度 2.1mm
针脚数 20pin
间距 500μm
长*宽*高 15.65mm(长度)*5.66mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
