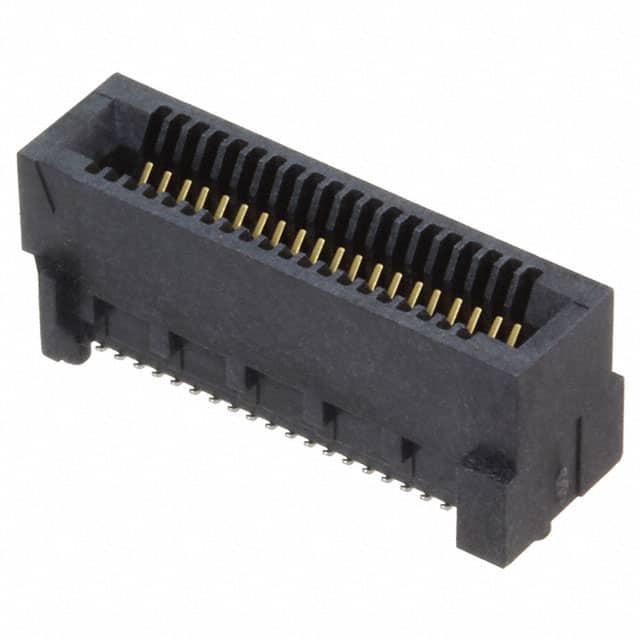

HSEC8-120-01-S-DV-A

产品分类: 卡边缘连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 边缘连接器, HSEC8-DV系列, 2行, 40路, 0.8mm 节距, 表面 安装, 母
供应商型号: 2856117
供应商: 海外现货
标准整包数: 1

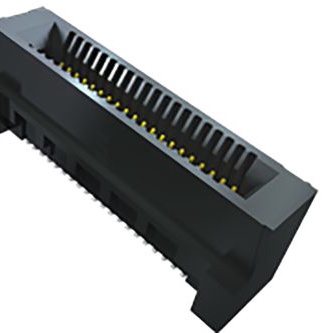

SAMTEC 卡边缘连接器 - 外壳 HSEC8-120-01-S-DV-A

HSEC8-120-01-S-DV-A概述


    产品简介


    本手册介绍的是SAMTEC公司的HSEC8系列高速边缘卡组装产品。这类产品广泛应用于电信、数据通信和计算等领域,用于提高设备间的信号传输效率和可靠性。HSEC8系列产品包含多种配置选项,可以根据不同的应用需求进行定制化设计。

    技术参数


    基础信息
    - 型号: HSEC8-1XXX-XX-XX-DV-X-XX-X-XX
    - 卡厚度: -01: 1.57mm (0.062英寸), -03: 2.36mm (0.093英寸)
    - 接触材料: BeCu(铍铜)
    - 绝缘材料: LCP(液晶聚合物)
    连接特性
    - 端子数量: 10到100个,每10个一组
    - 镀层选项:
    - SM: 在接触区选择性镀30微米金,在尾部镀哑光锡
    - H: 在接触区镀重金(3微米金),在尾部镀金
    - S: 在接触区选择性镀30微米金,在尾部镀哑光锡
    - L: 在接触区轻选性镀10微米金,在尾部镀哑光锡
    包装选项
    - TR: 带卷盘包装(仅适用于09到70个端子)
    - FR: 全卷盘包装(仅适用于09到70个端子)
    - -K: 聚酰亚胺薄膜垫片(选择性添加)

    产品特点和优势


    1. 多配置选择:HSEC8系列提供了广泛的配置选项,如选择性镀层、锁紧装置、导向轨等,以适应不同应用场景的需求。
    2. 高可靠性:采用高耐久性的BeCu接触材料和LCP绝缘材料,确保长期稳定运行。
    3. 快速安装:设计有锁紧装置和导向轨,使得安装更加便捷高效。
    4. 多功能性:支持单排或多排配置,能够满足复杂电路板的设计要求。

    应用案例和使用建议


    应用案例
    HSEC8系列产品常用于高性能服务器、网络交换机、存储系统等场合,以实现高速信号传输。例如,在电信基站中,该产品可以用于连接主控板与扩展板,确保稳定的数据传输。
    使用建议
    1. 环境适应性:在高温高湿环境下使用时,需注意产品的长期稳定性,定期检查连接部位的氧化情况。
    2. 安装建议:优先考虑使用锁紧装置和导向轨来保证安装的准确性和稳定性。
    3. 端子选择:根据具体的应用需求选择合适的端子数量和镀层类型,以达到最佳性能。

    兼容性和支持


    HSEC8系列产品的兼容性良好,可与其他标准电子元件配合使用。厂商提供详细的文档和技术支持服务,以帮助客户更好地理解和使用这些产品。此外,该产品符合行业标准规范,便于集成到现有系统中。

    常见问题与解决方案


    1. 问题:连接不稳定。
    - 解决方案:检查接触区域是否有氧化现象,必要时清洁并重新镀层。
    2. 问题:插拔阻力大。
    - 解决方案:检查连接器是否正确安装,尝试使用润滑剂减少摩擦力。
    3. 问题:信号传输不良。
    - 解决方案:确认连接器各部分是否正确装配,确保没有信号干扰。

    总结和推荐


    HSEC8系列高速边缘卡组装产品以其丰富的配置选项、出色的可靠性和良好的兼容性在多个应用领域中表现优异。针对需要高性能连接解决方案的项目,HSEC8是一个值得推荐的选择。希望以上内容对您有所帮助,如有任何疑问,请联系我们的技术支持团队。

HSEC8-120-01-S-DV-A参数

参数
长*宽*高 20.6mm*7mm*7mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HSEC8-120-01-S-DV-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HSEC8-120-01-S-DV-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 外壳 SAMTEC HSEC8-120-01-S-DV-A HSEC8-120-01-S-DV-A数据手册

HSEC8-120-01-S-DV-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
