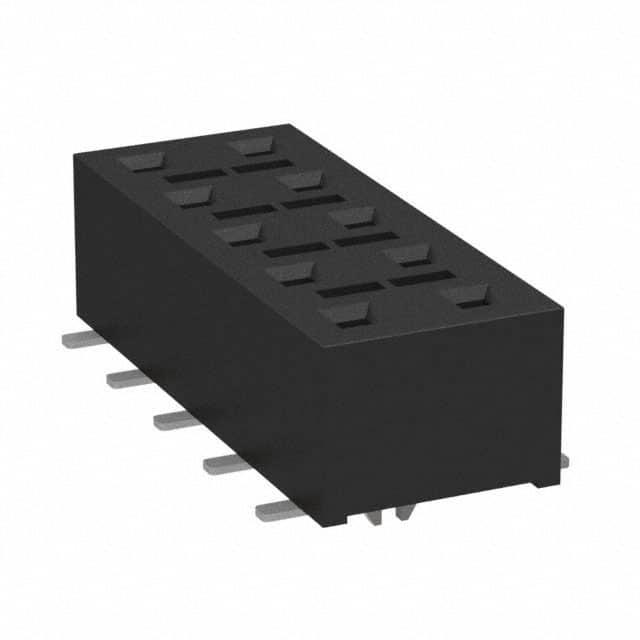

HLE-105-02-L-DV-LC

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2 10pin 推挽式 Female Socket 黑色 贴片安装
供应商型号: T4-HLE-105-02-L-DV-LC
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HLE-105-02-L-DV-LC

HLE-105-02-L-DV-LC概述


    产品简介


    产品类型:HLE系列连接器是Samtec公司推出的一款高密度低轮廓连接器,旨在满足各种工业和消费电子产品的需求。它广泛应用于计算机、电信设备、仪器仪表以及各种自动化控制系统等领域。
    主要功能:HLE系列连接器具有出色的电气性能和可靠的机械特性,能够在恶劣的工作环境中保持稳定的连接性能。它支持多种安装方式(如表面贴装、通孔安装),并具备优秀的绝缘性能和抗干扰能力。
    应用领域:这类连接器适用于需要高密度布线和可靠连接的应用场合,如高速数据传输、电源分配和信号传输等。

    技术参数


    - 引脚数:每行最多可提供50个引脚。
    - 接触材料:铍铜(BeCu)。
    - 镀层:金或锡镀层,带50 µ英寸(1.27 µm)镍底层。
    - 电流承载能力:每个引脚的最大电流承载能力为4.1 A(当两个引脚同时供电时)。
    - 电压等级:交流电压等级可达400 V。
    - 工作温度范围:-55 °C至+125 °C。
    - 安装方式:表面贴装(SMT)、通孔安装(THT)。
    - 绝缘材料:黑色液晶聚合物(LCP)。
    - 包装形式:卷带式(Tape & Reel)包装。

    产品特点和优势


    - 高可靠性:HLE系列连接器采用高可靠性的设计和制造工艺,能够在严苛的工作环境中保持长期稳定的性能。
    - 多样化选择:提供了多种插针数、镀层选项以及安装方式,能够满足不同客户的需求。
    - 易于安装:支持卷带式包装,方便自动化生产和组装。
    - 环境适应性强:能在宽广的温度范围内正常工作,并具备良好的防潮性能。

    应用案例和使用建议


    应用案例:HLE系列连接器广泛应用于电信设备、计算机主板和医疗设备中,确保高效的数据传输和可靠的电源供应。
    使用建议:
    - 在进行焊接时,建议使用无铅焊料,并严格控制焊接温度,以避免对连接器造成损伤。
    - 为了获得最佳的电气性能,建议将连接器布置在电路板上的关键位置,以减少信号干扰。
    - 在组装过程中,应确保正确对齐各引脚,避免误插入或弯曲。

    兼容性和支持


    HLE系列连接器与其他常见的电子组件具有良好的兼容性,可以轻松集成到现有的电路设计中。Samtec公司还提供详细的安装指南和技术支持,确保客户能够顺利完成组装和测试工作。

    常见问题与解决方案


    - 问题:焊接过程中连接器出现损坏。
    解决方案:检查焊接参数,确保符合标准;选择合适的无铅焊料,并严格控制焊接温度和时间。
    - 问题:引脚排列不正确。
    解决方案:使用正确的引脚数和配置,确保正确安装到电路板上;检查并校正引脚的位置。
    - 问题:接触电阻异常。
    解决方案:检查连接器的接触面是否有污染或氧化现象,清洁后重新测试。

    总结和推荐


    综上所述,HLE系列连接器凭借其卓越的电气性能、可靠的设计以及多样化的选项,成为市场上备受推崇的高性能连接器之一。它不仅适用于多种复杂的应用场景,还提供了详尽的技术支持和服务保障。因此,对于追求高性能和可靠性的电子产品制造商来说,HLE系列连接器是一个值得信赖的选择。我们强烈推荐使用此系列产品。

HLE-105-02-L-DV-LC参数

参数
类型 Push-Pull,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
排数 2
触头端接 -
针脚数 10pin
安装方式 贴片安装
零件状态 在售
包装方式 管装

HLE-105-02-L-DV-LC厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-105-02-L-DV-LC数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HLE-105-02-L-DV-LC HLE-105-02-L-DV-LC数据手册

HLE-105-02-L-DV-LC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 3.7719 ¥ 31.3067
100+ $ 3.2652 ¥ 27.1013
500+ $ 2.8036 ¥ 23.2697
1000+ $ 1.9591 ¥ 16.2608
2000+ $ 1.7471 ¥ 14.5007
5000+ $ 1.3136 ¥ 10.9028
13812+ $ 0.8989 ¥ 7.4606
37331+ $ 0.8989 ¥ 7.4606
库存: 10
起订量: 61 增量: 0
交货地:
最小起订量为:50
合计: ¥ 0
直接购买
加入购物车
