HSEC8-150-01-SM-DV-A-K-TR

厂牌: SAMTEC
产品描述: Conn Card Edge SKT 100 POS 0.8mm Solder ST SMD EDGE RATE™ T/R
供应商型号: AV-A-SATHSEC815001SMD!A
供应商: Avnet
标准整包数: 1

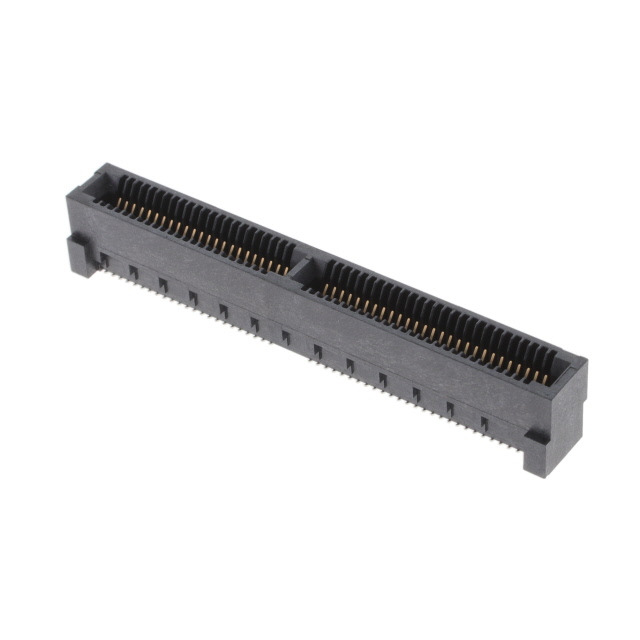

SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-150-01-SM-DV-A-K-TR

HSEC8-150-01-SM-DV-A-K-TR概述


    产品简介


    本文介绍了由Samtec公司生产的高速边缘卡组装件HSEC8-1XXX系列。该系列产品广泛应用于各种高性能连接器解决方案中,包括但不限于工业自动化、通信系统、医疗设备等领域。该产品提供多种厚度(如1.57mm和2.36mm)和不同的排列方式(10到100个位置,以10为增量),满足不同应用的需求。

    技术参数


    尺寸与材料
    - 卡厚度:1.57mm 和 2.36mm
    - 材料:绝缘体采用液晶聚合物(LCP),颜色根据卡厚度而异;接触材料采用铍铜(BeCu)
    连接方式
    - 双垂直连接(-DV):产品默认采用双垂直设计。
    - 单极选项:可以选择特定的位置(如-09, -13, -25, -37, -40, -49, -50, -60, -70, -80, -90, -100),不包含在默认配置中。
    特殊选项
    - 金选择性镀层(-SM, -H, -S, -L):根据需要在接触区域进行镀层处理。
    - 锁定装置(-BL, -L, -L2):可选的锁定装置增强机械稳定性。
    - 引导铁轨(-GR):适用于某些位置的指导装置。
    - 焊接板(-WT):增加焊接板以提高机械强度。
    - 通过式选项(-PE):特定位置的通过式设计。
    - ECDP卡榫锁定(-L2):专门设计的卡榫锁定装置。

    产品特点和优势


    - 可靠性高:使用高性能的材料和结构设计,确保长时间稳定运行。
    - 灵活配置:可根据不同需求选择合适的位置数、镀层类型和特殊功能。
    - 广泛适用:适用于多种行业和应用场景,如工业控制、数据中心和通信系统。
    - 易于安装和维护:设计考虑到了安装和维护的便利性,降低了系统的总体拥有成本。

    应用案例和使用建议


    应用案例
    HSEC8-1XXX系列常用于需要高速数据传输和可靠连接的应用中,例如工业控制系统中的传感器连接,数据中心内部的互连设备等。
    使用建议
    - 环境适应性:确保应用环境符合产品的工作温度范围(一般为-40°C至85°C)。
    - 正确安装:在安装过程中需严格按照制造商的指南操作,确保所有部件对齐并锁定到位。
    - 维护检查:定期检查连接器状态,特别是锁定装置和导轨部件,确保其功能正常。

    兼容性和支持


    - 兼容性:该系列产品可与其他标准设备轻松集成,但具体兼容性需参考制造商提供的详细文档。
    - 支持服务:Samtec公司提供了详尽的技术支持文档,并可通过其网站获得其他帮助资源。对于客户的问题和需求,也可以直接联系公司的技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时阻力过大 | 检查是否有异物阻碍,或尝试调整插入角度 |
    | 接触不良 | 确认插头与插座是否完全对接,必要时重新定位 |
    | 安装困难 | 检查孔位和定位销是否正确,使用正确的工具和方法 |

    总结和推荐


    综上所述,HSEC8-1XXX系列高速边缘卡组装件具有高可靠性和灵活的配置选项,适用于多种复杂的应用环境。其卓越的性能和多样的配置使其成为工业自动化和通信领域的理想选择。对于需要高度可靠连接解决方案的用户,我们强烈推荐使用这一系列产品。

HSEC8-150-01-SM-DV-A-K-TR参数

参数
长*宽*高 44.6mm(长度)*7mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HSEC8-150-01-SM-DV-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HSEC8-150-01-SM-DV-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 边缘板连接器 SAMTEC HSEC8-150-01-SM-DV-A-K-TR HSEC8-150-01-SM-DV-A-K-TR数据手册

HSEC8-150-01-SM-DV-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
21+ $ 8.266 ¥ 73.1538
63+ $ 8.1941 ¥ 72.5177
库存: 275
起订量: 21 增量: 1
交货地:
最小起订量为:21
合计: ¥ 1536.22
