QTS-050-01-L-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 100pin 5mm 4.06mm 250nm 金 SMD,P=0.64mm 贴片安装 40mm(长度)*7.11mm(高度)
供应商型号: QTS-050-01-L-D-A
供应商: Master
标准整包数: 5

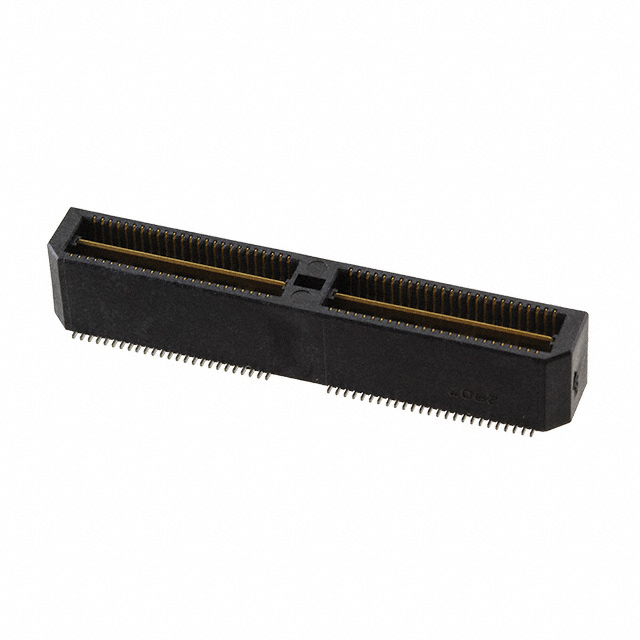

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTS-050-01-L-D-A

QTS-050-01-L-D-A概述


    产品简介


    本手册详细介绍的是QTS系列高速双排终端组装件(High-Speed Double Row Terminal Assembly),型号为QTS-XXX-XX-XXX-D-XX-X-XX。此产品广泛应用于各种高性能连接器系统中,特别适用于需要高密度、高可靠性连接的应用场景,如电信、工业自动化、计算机外围设备等。

    技术参数


    以下为QTS-XXX-XX-XXX-D-XX-X-XX的主要技术参数:
    - 尺寸和公差:
    - 通用尺寸:3.94mm (±0.01mm)
    - 导体公差:±0.002mm
    - 最大引脚长度公差:0.002mm
    - 引脚配置:
    - 引脚间距:可选-025, -050, -075, -100, -125

    - 包装规格:
    - 基础包装:托盘包装
    - 可选包装:带卷包装,满卷带卷包装

    - 材料:
    - 绝缘材料:LCP,UL94V-0阻燃等级;颜色:黑色
    - 触点材料:磷青铜
    - 地平面材料:磷青铜

    产品特点和优势


    1. 高可靠性:通过精密设计和材料选择,确保长期稳定的工作性能。
    2. 高密度集成:可支持多个引脚和高密度排列,满足复杂电路的需求。
    3. 适应性强:多种配置选项使得该产品适用于不同类型的设备和应用场合。
    4. 易安装:设计有锁扣和引导柱等辅助安装工具,便于快速安装和定位。

    应用案例和使用建议


    应用案例
    1. 电信设备:QTS系列产品在电信设备中用于连接高速数据传输线路,确保信号完整性。
    2. 工业自动化:在工业控制系统中,该产品能够支持高密度的数据连接,提升系统的可靠性和效率。
    使用建议
    - 在装配过程中,建议先使用引脚对准装置进行预对齐,以避免错误插入。
    - 安装过程中,可以使用锁扣和引导柱来确保正确的插拔位置,减少人为操作失误。

    兼容性和支持


    QTS-XXX-XX-XXX-D-XX-X-XX具有良好的兼容性,可以与其他标准电气组件和设备一起使用。此外,制造商提供了全面的技术支持,包括产品手册、安装指南和技术咨询服务。对于安装过程中遇到的问题,用户可以通过制造商的官方网站获取详细的信息和帮助。

    常见问题与解决方案


    1. 插入力过大:某些型号(例如带有锁定卡扣的选项)由于较高的插入力,可能需要手动安装。建议参阅制造商提供的安装指南,了解具体的操作步骤。
    2. 接触不良:确保安装时触点对准无误,并且引脚完全插入。检查是否有变形或损坏的情况。
    3. 包装问题:对于某些特定的配置(如-05和-06型号),可能没有托盘包装,只提供带卷包装。请提前与供应商确认。

    总结和推荐


    QTS-XXX-XX-XXX-D-XX-X-XX凭借其卓越的设计和材料选择,在高密度、高可靠性连接需求的应用中表现出色。其多样化的配置选项和可靠的制造工艺使其成为市场上同类产品中的佼佼者。强烈推荐在电信设备、工业自动化和其他需要高密度连接的应用中使用此产品。

QTS-050-01-L-D-A参数

参数
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
板上高度 4.06mm
针脚数 100pin
接合堆叠高度 5mm
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTS-050-01-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTS-050-01-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTS-050-01-L-D-A QTS-050-01-L-D-A数据手册

QTS-050-01-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 13.3852 ¥ 111.2924
48+ $ 11.9886 ¥ 99.6275
96+ $ 9.593 ¥ 79.7196
144+ $ 8.4611 ¥ 69.288
288+ $ 6.5305 ¥ 53.4779
528+ $ 6.4355 ¥ 52.7003
1008+ $ 6.4355 ¥ 52.7003
库存: 96
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 556.46
