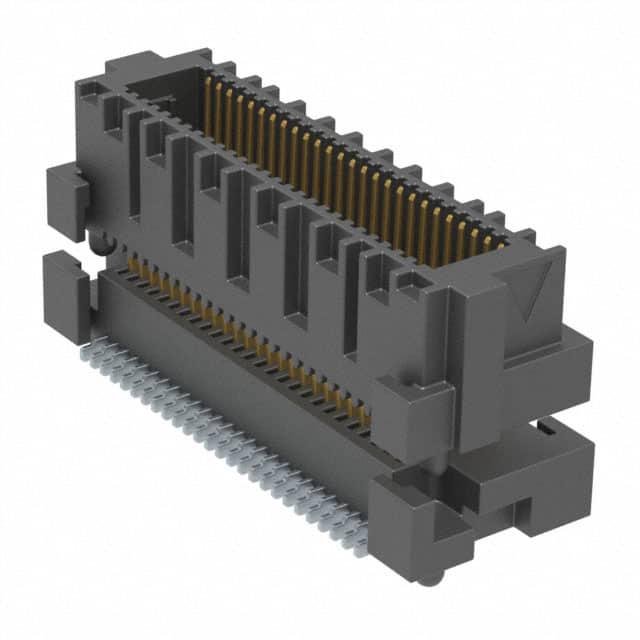

QMS-026-09.75-S-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 2 52pin SMD,P=0.64mm 贴片安装 20.83mm(长度)*7.52mm(高度)
供应商型号: N-QMS-026-09.75-S-D-A
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QMS-026-09.75-S-D-A

QMS-026-09.75-S-D-A概述


    产品简介


    本篇技术手册详细介绍了QMS/QFS系列电子元器件。QMS/QFS系列产品属于高密度板对板连接器,主要用于通信设备、服务器、计算机系统以及其他需要高速信号传输的应用领域。这些连接器设计用于提高设备的可靠性和传输效率,尤其适用于需要大量数据处理和高速传输的应用场景。

    技术参数


    | 参数 | 规格 |

    | 针数每行 | –026, –052, –078(单边每边52个针) |
    | 每行成对数量 | –016, –032, –048(单边每边16对) |
    | 引脚样式 | –L, –SL, –D, –D–DP, –K |
    | 表面处理选项 | –L: 金接触,锡尾;–SL: 金接触,锡尾 |
    | 类型 | –D: 单端;–D–DP: 差分对 |
    | 接触材料 | 磷青铜 |
    | 绝缘材料 | 液晶聚合物 |
    | 电流额定值 | 单针:2.6A;单接地平面:15.7A |
    | 温度范围 | -55°C 至 +125°C |
    | 电压等级 | 300VAC |

    产品特点和优势


    QMS/QFS系列产品具有以下几个显著特点和优势:
    1. 高密度连接:每行52个针,最多可提供52对信号通道,满足高性能计算的需求。
    2. 热稳定性强:可工作在-55°C至+125°C的宽温度范围内,适合各种恶劣环境。
    3. 可靠的电气特性:单针最大电流2.6A,确保稳定的电源传输。
    4. 易于安装:提供多种引脚样式和表面处理选项,适应不同的焊接工艺需求。
    5. 高性能连接:差分对设计,支持高速信号传输,提升整体系统的性能表现。

    应用案例和使用建议


    应用案例:
    QMS/QFS系列产品广泛应用于工业自动化、网络通信等领域。例如,在数据中心中,QMS/QFS连接器可以用于服务器间的高速数据传输,确保数据流的稳定性和可靠性。
    使用建议:
    - 确保在安装过程中,焊接工艺符合引脚镀层的要求,以保证长期稳定的工作。
    - 在使用差分对模式时,注意保持信号线对的对称性,以避免信号干扰。
    - 对于需要多层堆叠的应用场景,建议提前联系技术支持以获得最佳的堆叠高度解决方案。

    兼容性和支持


    QMS/QFS系列产品提供了多种包装选项,包括卷带封装(–TR & –FR)。此外,该系列连接器还可以与SUMIT™和PCI/104-Express™标准兼容,方便集成到现有系统中。对于特定应用问题或技术咨询,可通过电子邮件(ipg@samtec.com)联系制造商的技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现虚焊 | 确保焊接温度和时间符合要求;检查引脚与电路板的共面性。 |
    | 连接器插拔次数不足 | 确保连接器的机械结构设计满足使用要求,定期进行性能测试。 |
    | 工作温度超出范围 | 在极端环境下使用时,考虑添加散热措施或选用耐温更高的连接器。 |

    总结和推荐


    QMS/QFS系列产品凭借其高密度、宽温度范围、高性能电气特性和良好的兼容性,成为市场上优秀的板对板连接器之一。我们强烈推荐在需要高速数据传输和高可靠性要求的应用场景中采用QMS/QFS系列产品。制造商提供的良好支持和丰富的技术文档,确保用户能够轻松实现产品的高效安装和使用。

QMS-026-09.75-S-D-A参数

参数
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 52pin
类型 Header,Outer Shroud Contacts
颜色 -
长*宽*高 20.83mm(长度)*7.52mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

QMS-026-09.75-S-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMS-026-09.75-S-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QMS-026-09.75-S-D-A QMS-026-09.75-S-D-A数据手册
