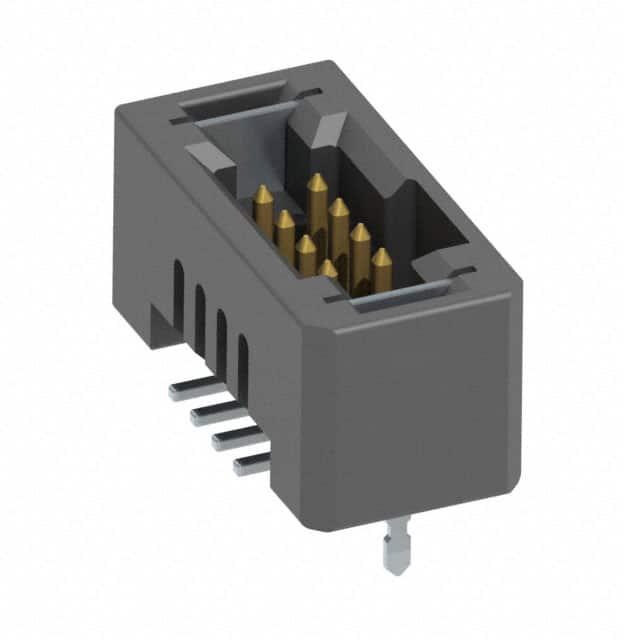

TFM-104-02-L-D-WT-K

厂牌: SAMTEC
产品描述: Header,Push-Pull 1.27mm 2 8pin 2.9A 380nm 金 黑色 贴片安装 11.76mm(长度)*5.97mm(高度)
供应商型号: 200-TFM10402LDWTK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TFM-104-02-L-D-WT-K

TFM-104-02-L-D-WT-K概述

    # 电子元器件产品技术手册解析

    产品简介


    产品类型
    本产品为高可靠性连接器系列,适用于多种电路连接需求,涵盖表面贴装及通孔安装两种主流安装方式。通过不同选项组合,能够满足广泛的应用场景。
    主要功能
    本系列产品旨在提供稳定的电连接,具有良好的机械强度和热稳定性,适用于高速数据传输和信号转换。其高性能设计使其成为工业控制、通信设备及消费电子等领域的理想选择。
    应用领域
    - 工业自动化设备
    - 通信网络基础设施
    - 消费电子设备
    - 医疗仪器
    - 航空航天系统

    技术参数


    以下是产品的主要技术规格:
    | 参数 | 规格 |

    | 引脚数量 | 从05至50(可选多种位置) |
    | 安装方式 | 表面贴装(-02, -12, -22, -32)或通孔安装(-01, -03) |
    | 接触镀层选项 | 30µ"选择性金(-S)、15µ"选择性金(-L)、3µ"金闪镀(-F)等 |
    | 插拔力 | 接触点最小推力:12盎司 |
    | 锁扣最小强度 | 8盎司 |
    | 最大引脚高度差异 | 0.005英寸(0.13毫米) |
    | 最大终端毛刺 | 0.003英寸(0.08毫米) |
    支持的电气特性包括低接触电阻(典型值<5mΩ),优异的耐腐蚀性和温度适应性。工作环境要求:温度范围为-40°C至+85°C,湿度不超过95%。

    产品特点和优势


    独特功能
    1. 多样化的配置选项:支持多种引脚布局和表面处理方式,灵活应对不同的应用需求。
    2. 高可靠性设计:采用LCP绝缘材料,具备UL 94-V0防火等级。
    3. 多样化封装形式:支持管式包装、带卷包装及整盘包装,满足不同生产流程的需求。
    市场竞争力
    此系列产品以其卓越的稳定性和适应性,在高性能连接器市场中占据重要地位。相比同类产品,它具有更低的成本和更高的性价比,尤其适合对价格敏感但质量要求严格的客户。

    应用案例和使用建议


    典型应用场景
    1. 工业控制设备:用于高密度连接接口,如PLC模块与传感器之间的连接。
    2. 通信设备:适合服务器背板、路由器等复杂系统的信号分配。
    使用建议
    - 环境适应性:确保安装环境无尘、无腐蚀性气体,避免高温过载运行。
    - 安装规范:对于含有锁扣(-LC)选项的产品,建议手动装配以防止损坏。
    - 优化布线:根据引脚布局合理规划PCB走线,减少信号干扰。

    兼容性和支持


    本产品支持与标准接插件(如SFSS/SFSD系列)兼容,便于与现有系统集成。制造商提供了详尽的技术文档和专业的技术支持服务,帮助客户快速解决问题并优化产品性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时出现卡滞 | 确保插头和插座对齐,检查锁扣状态是否正常。 |
    | 接触电阻过高 | 更换镀层选项为更高级别的金属镀层(如-0H)。 |
    | 引脚变形 | 避免过度弯折引脚,并遵循规定的弯曲半径。 |

    总结和推荐


    综合评估
    此款连接器凭借其多样的配置选项、优异的电气性能及广泛的适用性,在工业和消费电子领域展现了强大的市场竞争力。它不仅能够满足常规应用需求,还能针对特定行业进行定制化调整。
    推荐结论
    强烈推荐给需要高性能连接解决方案的客户。无论是初次采购还是大规模生产,此产品均能提供稳定可靠的性能保障。对于追求性价比和品质兼顾的项目,本系列产品是理想的选择。

TFM-104-02-L-D-WT-K参数

参数
额定电流 2.9A
间距-配接 1.27mm
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
防护等级 -
颜色 黑色
类型 Header,Push-Pull
针脚数 8pin
排数 2
长*宽*高 11.76mm(长度)*5.97mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
