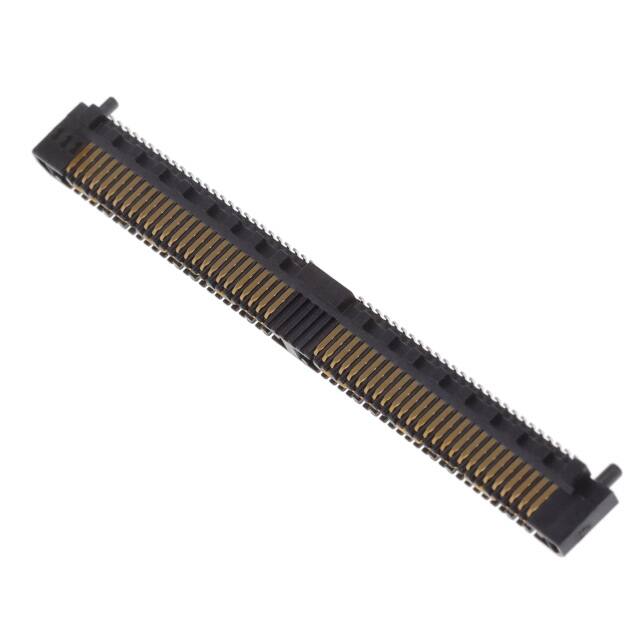

QRM8-052-02.0-L-D-A

厂牌: SAMTEC
产品描述: Array,Male Pins 800μm 2 104pin 7mm,9mm 4.8mm 250nm 金 SMD,P=0.8mm 贴片安装 51.37mm(长度)*4.6mm(高度)
供应商型号: 200-QRM805202.0LDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QRM8-052-02.0-L-D-A

QRM8-052-02.0-L-D-A概述

    QRM8 系列电子元器件技术手册

    1. 产品简介


    QRM8系列是一款用于高可靠性应用的电源和信号连接器,广泛应用于工业自动化、通信设备和计算机等领域。该系列产品采用了独特的设计,能够在恶劣环境下提供稳定的连接。其主要功能包括电源传输和信号交换,具有高密度引脚布局,适合需要紧凑结构的应用场合。

    2. 技术参数


    | 参数名称 | 规格 |

    | 引脚间距 | 0.80 mm (.0315") |
    | 接触电流 | 每针2.2 A(最多两针) |
    | 接地电流 | 每个接地层8.5 A |
    | 电压等级 | 215 VAC |
    | 工作温度范围 | -55 °C 到 +125 °C |
    | 插拔寿命 | 高达数千次 |
    | 端子材料 | 磷青铜 |
    | 绝缘材料 | 黑色LCP |
    | 表面处理 | Au 或 Sn over 50 µ" Ni |
    | 是否RoHS合规 | 是 |
    | 载体类型 | Tape & Reel |

    3. 产品特点和优势


    QRM8系列的主要优势包括:
    - 集成接地/电源平面:内置接地/电源层,提高了电气性能和可靠性。
    - 可选堆叠高度:可根据不同应用需求选择不同的堆叠高度,增强灵活性。
    - 增加接触行程:适用于高可靠性要求的应用场景,例如航空航天和工业自动化。
    - 高插拔寿命:设计上考虑到了长期使用的稳定性,减少维护成本。
    - 环境适应性强:可在极端温度条件下工作,满足多种严苛环境的要求。

    4. 应用案例和使用建议


    QRM8系列广泛应用于以下几个方面:
    - 工业自动化:在复杂机械和系统中实现可靠的数据传输和电力供应。
    - 通信设备:如交换机和路由器中的高速信号传输。
    - 计算机设备:服务器和其他高性能计算设备中的电源管理。
    使用建议:
    - 严格遵守制造商提供的焊接条件:以确保连接器的电气和机械性能。
    - 注意引脚对齐:确保在装配过程中引脚正确对齐,避免损坏。
    - 散热设计:在高电流应用中,应考虑散热措施,防止过热。

    5. 兼容性和支持


    QRM8系列与QRF8系列板端连接器兼容,并且可以与EQRD电缆连接器配套使用。厂商提供技术支持和维护服务,包括指导客户如何进行正确的安装和维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器在焊接后出现不良接触 | 确保焊接条件符合制造商规范,并检查焊点是否有缺陷。 |
    | 连接器安装时引脚对不准 | 使用专业的装配工具,并仔细对准每个引脚。 |
    | 设备运行一段时间后信号质量下降 | 检查连接器和配对组件是否清洁,确保没有污染物影响接触。|

    7. 总结和推荐


    总体来看,QRM8系列电子元器件凭借其出色的电气性能、坚固耐用的设计以及广泛的适用范围,在多个行业中都展现出了强大的竞争力。强烈推荐给需要在苛刻环境中使用高可靠性连接器的应用场景。

QRM8-052-02.0-L-D-A参数

参数
触头镀层厚度 250nm
类型 Array,Male Pins
间距 800μm
排数 2
触头镀层
板上高度 4.8mm
针脚数 104pin
接合堆叠高度 7mm,9mm
长*宽*高 51.37mm(长度)*4.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
