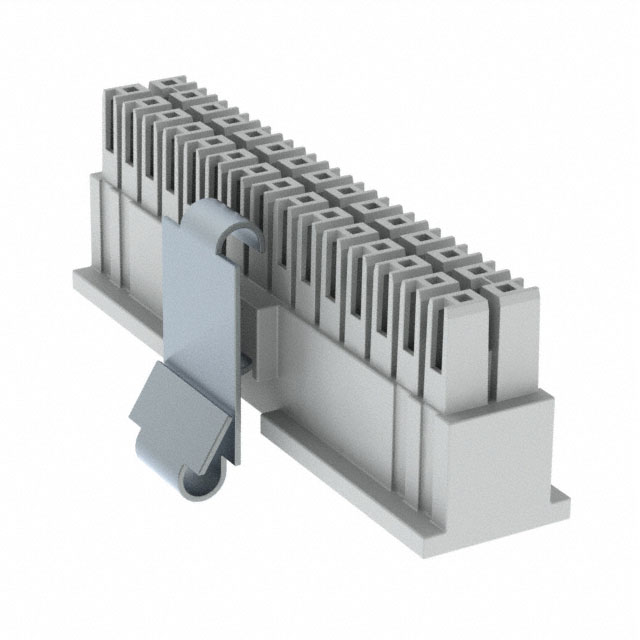

IPD1-15-D-K-M

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 连接器外壳, 30路, 2.54mm节距, 2行
供应商型号: 3865021
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPD1-15-D-K-M

IPD1-15-D-K-M概述

    电子元器件产品技术手册

    产品简介


    本手册描述的是Samtec公司生产的一款多用途电子连接器——IPD1系列。这款连接器主要用于通信、工业控制、汽车电子等多个领域。IPD1系列具有多种配置选项,可以根据不同的应用需求进行定制,提供可靠而高效的连接解决方案。

    技术参数


    以下是IPD1系列连接器的主要技术参数:
    - 位置数:从-02到-25(每行)
    - 闩锁选项:
    - `-M`:金属闩锁(参见图1)
    - (空):塑料闩锁(参见图8、图10,第2页)
    - 排规格:
    - `-S`:单排
    - `-D`:双排
    - 选项:
    - `-P`:极化(参见图2)
    - `-K`:键控极化(参见图3)
    - `-GP`:导向柱(参见图5,第2页)
    - `-H`:水平(参见图7,第2页)
    - 尺寸:
    - 宽度:0.509英寸(12.93毫米)
    - 长度:0.618英寸(15.70毫米)
    - 高度:0.289英寸(7.34毫米)
    - 材质:
    - 单排绝缘体:尼龙,UL 94 V2
    - 双排绝缘体:尼龙,UL 94 V0
    - 闩锁:镀镍铍铜,厚度1/2
    - 闩锁保持力:1.000磅(4.45牛顿)
    - 包装:
    - 单排:PT-1-24-02-112
    - 插头:TP-28
    - 双排:PT-1-24-04-56
    - 插头:TP-25

    产品特点和优势


    IPD1系列连接器具有以下几个显著特点和优势:
    1. 多种配置选择:通过不同的选项组合,可以满足不同应用的需求。
    2. 高可靠性:金属闩锁提供更高的机械强度和抗拉力。
    3. 材料耐久性:双排绝缘体采用UL 94 V0等级的尼龙材料,确保长期使用的稳定性。
    4. 多功能性:支持极化和键控极化,避免错误插接。
    5. 便捷安装:导向柱设计简化了装配过程。

    应用案例和使用建议


    IPD1系列连接器广泛应用于各类设备中,例如:
    - 工业自动化设备:确保信号传输的稳定性和可靠性。
    - 通信设备:适用于高速数据传输的应用场合。
    - 汽车电子:用于车内电子系统的连接,提供良好的抗振性能。
    使用建议:
    - 在安装时,应注意检查闩锁选项,根据实际需要选择金属或塑料闩锁。
    - 由于产品具有较强的吸湿性,存储时应避免潮湿环境,以防止产品膨胀影响使用性能。

    兼容性和支持


    IPD1系列连接器与其他标准电子元件和设备具有良好的兼容性。Samtec公司为客户提供全面的技术支持和服务,包括:
    - 定制化设计支持
    - 详细的使用说明书和安装指南
    - 产品维修和替换服务

    常见问题与解决方案


    问题1:如何正确识别金属闩锁和塑料闩锁?
    - 解决方案:金属闩锁选项为`-M`,而塑料闩锁选项为空白。详细说明请参考图1和图8、图10。
    问题2:如何判断产品是否受潮?
    - 解决方案:检查包装上的湿度指示卡,如变为红色表示已受潮。更换干燥剂后重新密封包装。

    总结和推荐


    综上所述,IPD1系列连接器凭借其多样化的配置、优异的性能和广泛的应用场景,在电子连接器市场上表现出色。对于需要高可靠性连接的应用,强烈推荐使用此产品。同时,Samtec公司提供的技术支持也确保了用户能够获得最佳的使用体验。
    产品优点:
    - 多种配置选择
    - 高可靠性
    - 材料耐久性
    - 多功能性
    - 便捷安装
    推荐使用:
    - 对于要求高性能和高可靠性的应用场景,如工业自动化和通信设备,推荐使用IPD1系列连接器。

IPD1-15-D-K-M参数

参数
针脚数 30pin
类型 Latch Lock,Receptacle
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
长*宽*高 39.5mm(长度)*12.83mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装
