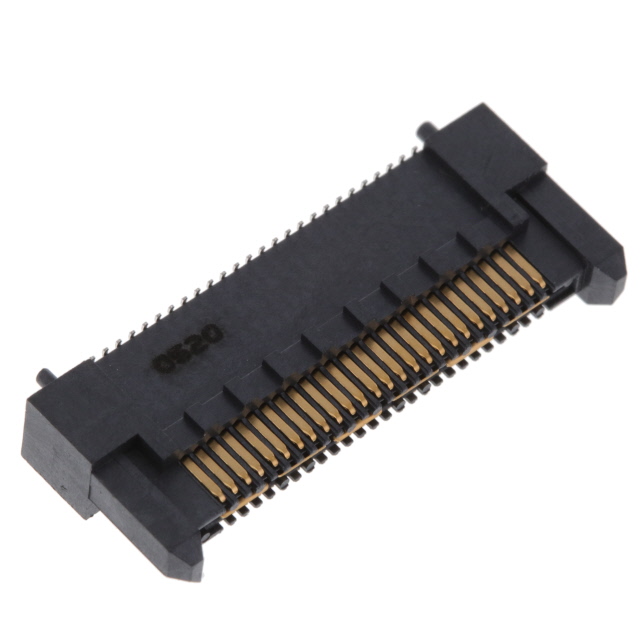

QRM8-026-07.0-L-D-A-GP

厂牌: SAMTEC
产品描述: Array,Male Pins 800μm 2 52pin 12mm,14mm 9.78mm 250nm 金 SMD,P=0.8mm 贴片安装 27.57mm(长度)*4.6mm(高度)
供应商型号: QRM8-026-07.0-L-D-A-GP
供应商: Master
标准整包数: 5
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QRM8-026-07.0-L-D-A-GP

QRM8-026-07.0-L-D-A-GP概述

    QRF8 系列电子元器件产品技术手册



    1. 产品简介




    QRF8 系列是Samtec公司生产的一款高可靠性、高性能的板对板连接器,适用于各种需要高速数据传输和强大电流承载能力的应用场合。此系列连接器集成了地面和电源平面,提供了卓越的抗冲击和振动性能,广泛应用于工业控制、医疗设备、通信设备和自动化系统等领域。


    2. 技术参数




    - 接触材料: BeCu(铍铜)
    - 接地平面材料: 磷青铜
    - 电镀: Au 或 Sn 覆盖 50 μm(1.27 μm)Ni
    - 接触电流: 每针2.2A(两个引脚供电时)
    - 接地平面电流: 每个接地平面8.5A(一个接地平面供电时)
    - 工作温度范围: -55°C 至 +125°C
    - 电压等级: 215V AC
    - RoHS 合规性: 是
    - 加工条件: 铅自由焊料兼容,SMT 引脚共面性: 0.10 mm(018-026)、0.15 mm(036-078)


    3. 产品特点和优势




    - 集成地面和电源平面: 提供稳定的电气性能和机械稳定性。
    - Edge Rate® 接触器: 增加擦洗距离,增强在严苛环境下的耐用性。
    - 超长使用寿命: 可选10年制造,确保长期可靠性。
    - 兼容性: 与UMPT/UMPS兼容,提供灵活的两件式电源/信号解决方案。


    4. 应用案例和使用建议




    应用案例:
    - 在工业自动化控制系统中,QRF8 系列可以用于连接传感器、执行器和控制器。
    - 医疗设备中的高精度测量系统,需要稳定可靠的电源和信号传输。
    - 通信设备中的背板连接,要求高带宽和高可靠性。

    使用建议:
    - 确保电路板设计符合制造商的推荐布局以获得最佳性能。
    - 对于高温环境,选择具有更高工作温度范围的产品版本。
    - 在实际安装过程中,仔细检查引脚共面性以避免焊接不良。


    5. 兼容性和支持




    QRF8 系列可选配 Guide Post 选项,与相配的连接器一起使用。此外,还支持 Tape & Reel 包装,便于自动化装配过程。客户还可以根据需求选择不同的电镀选项。Samtec公司为用户提供全面的技术支持和售后维护服务。


    6. 常见问题与解决方案




    - 问题1: 为什么焊接过程中出现引脚共面性超标?
    - 解决方案: 检查SMT装配设备设置,确保贴片压力和回流焊温度正确。如需进一步帮助,联系 Samtec 的技术支持团队。

    - 问题2: 如何确认产品的RoHS合规性?
    - 解决方案: 查阅制造商提供的合规声明,或直接访问 www.samtec.com/quality 获取详细的认证信息。


    7. 总结和推荐




    QRF8 系列是一款高性能的板对板连接器,具备卓越的机械稳定性和电气性能,尤其适合在严苛环境下工作的应用场合。其多种配置选项和高可靠性使其在市场上具有很强的竞争力。我们强烈推荐这一系列的产品给所有需要高可靠性和高性能连接解决方案的工程师和技术人员。

QRM8-026-07.0-L-D-A-GP参数

参数
接合堆叠高度 12mm,14mm
触头镀层厚度 250nm
类型 Array,Male Pins
间距 800μm
排数 2
触头镀层
板上高度 9.78mm
针脚数 52pin
长*宽*高 27.57mm(长度)*4.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
