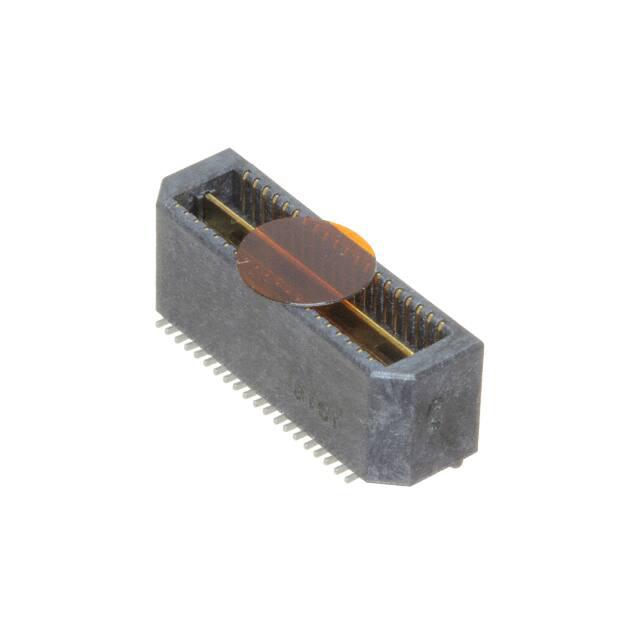

QTE-020-02-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排针, QTE系列, 垂直, 表面
供应商型号: 3665424
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-020-02-L-D-A-K-TR

QTE-020-02-L-D-A-K-TR概述

    # 高质量电子元器件技术手册解读

    产品简介


    本文所描述的产品为一款高性能的双排高密度终端组装件(Double Row High-Speed Terminal Assembly),型号为QTE-XXX-XX-XXX-D-XXX-X-XX。这类产品主要用于高速数据传输和信号连接场景,广泛应用于计算机、通信设备、工业控制以及消费电子产品等领域。产品以卓越的性能和稳定性著称,能够满足现代电子设备对高可靠性连接的需求。
    主要功能:
    - 提供可靠的电连接解决方案。
    - 支持多种引脚配置,以适应不同设计需求。
    - 具备多种选项以增强性能和适用性。
    应用领域:
    - 计算机服务器和工作站。
    - 数据通信设备。
    - 工业自动化控制系统。
    - 消费类电子产品,如智能手机和平板电脑。

    技术参数


    以下为产品的关键技术规格:
    | 参数名称 | 描述 |

    | 引脚数量 | 20、40、60、80、100(每行) |
    | 插拔力 | 最小终端保留力:8盎司;最小接地平面保留力:1磅 |
    | 材料 | 绝缘体:LCP,UL94V-0阻燃等级;黑色 |
    | 连接针材料 | 磷青铜 |
    | 接地平面材料 | 磷青铜 |
    | 电镀选项 | -F(3μ"闪金)、-L(10μ"轻金)、-H(30μ"重金)、-C(50μ"电抛光金)、-STL(30μ"选择性重金) |
    | 引脚长度选项 | -01至-10 |
    | 链接方式选项 | 锁扣(-LC)、锁扣和引导柱(-GP)、螺钉固定(-SD)、摩擦锁(-FL)、保持装置(-RT1)、卡锁(-L) |
    | 包装方式 | 托盘(默认)、带卷包装(-TR)、全卷包装(-FR)、聚酰亚胺薄膜(-K) |
    工作环境:
    - 温度范围:-40°C至+85°C
    - 相对湿度:≤95%(无冷凝)

    产品特点和优势


    独特功能:
    1. 高密度设计:紧凑的设计使其能够在有限的空间内提供更多的连接点。
    2. 多选项支持:灵活的电镀、引脚长度、链接方式等选项满足各种应用场景需求。
    3. 高可靠性:采用优质材料和先进的制造工艺,确保长时间稳定运行。
    市场竞争力:
    - 出色的电气性能和机械强度使其在竞争激烈的市场中脱颖而出。
    - 提供全面的定制化服务,可根据客户需求调整参数。

    应用案例和使用建议


    应用案例:
    1. 服务器和存储设备:作为数据中心的核心部件,用于高速数据交换。
    2. 网络交换机:支持快速以太网和光纤通道连接。
    3. 工业控制设备:适用于恶劣环境下稳定运行的关键任务应用。
    使用建议:
    - 在高振动环境中使用时,建议结合锁扣(-LC)或螺钉固定(-SD)选项,以提高连接的牢固性。
    - 为避免过热风险,在高功率应用中可选用带有聚酰亚胺薄膜(-K)的版本。

    兼容性和支持


    兼容性:
    - 本产品可与其他标准高密度连接器轻松集成,无需额外适配。
    - 支持主流电子设计自动化(EDA)软件,便于设计验证和生产准备。
    支持服务:
    - SAMTEC公司提供详尽的技术文档和支持服务。
    - 客户可以访问官方网站获取最新的产品信息和技术指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 检查插头和插座是否对齐;确保插拔力度适中 |
    | 引脚弯曲 | 使用专用工具操作;避免过度施力 |
    | 插接后接触不良 | 确保电镀层完好无损;清洁连接部位 |

    总结和推荐


    综上所述,QTE-XXX-XX-XXX-D-XXX-X-XX是一款兼具高性能与灵活性的电子元器件,特别适合需要高密度连接的应用场景。其可靠的设计和丰富的选项使其成为众多行业用户的理想选择。
    推荐理由:
    - 高密度、高可靠性的特点使其在苛刻环境中表现出色。
    - 定制化服务和强大的技术支持增强了产品竞争力。
    最终结论:强烈推荐此款产品用于需要高效、稳定的连接解决方案的项目中。

QTE-020-02-L-D-A-K-TR参数

参数
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 7.26mm
针脚数 40pin
接合堆叠高度 8mm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QTE-020-02-L-D-A-K-TR厂商介绍
