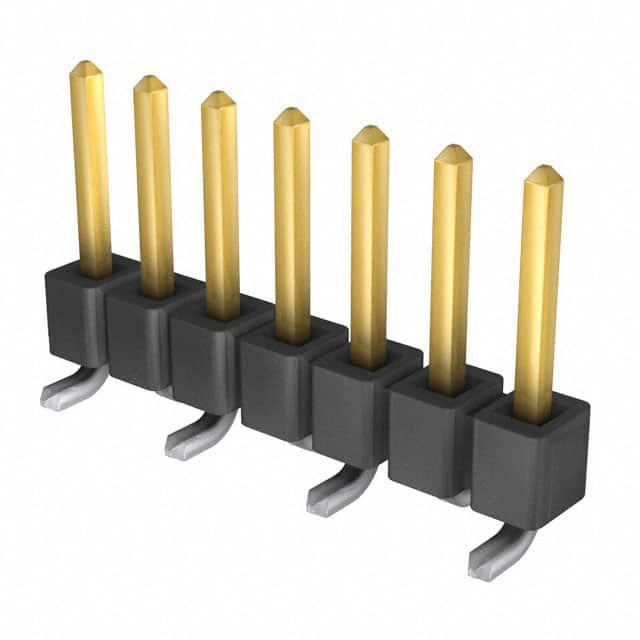

TSM-107-01-L-SV

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距7p单排排针 板对板, 线对板连接器, TSM系列, 直角, 表面
供应商型号: SR-TSM-107-01-L-SV
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSM-107-01-L-SV

TSM-107-01-L-SV概述


    产品简介


    本产品是来自Samtec公司的TSM系列单排垂直SMT连接器,用于SMT(表面贴装技术)组装。该系列产品从2到50个位置不等,可广泛应用于计算机、通信设备、消费电子产品等多个领域。连接器采用优质材料制成,如LCP绝缘材料和磷青铜终端,确保高可靠性与长期耐用性。

    技术参数


    - 位置数:-02 至 -50
    - 引脚风格:
    - MATT TIN接触和尾部(-T)
    - 选择性镀金,30Au / 50Ni 最小于接触面,镀锡引脚(-S)
    - 镀金接触,3Au / 50Ni 最小于接触面,镀金尾部(-G)
    - 轻选择性镀金,10Au / 50Ni 最小于接触面,镀锡引脚(-L)
    - 晃动选择性镀金,3Au / 50Ni 最小于接触面,镀锡引脚(-H)
    - 锡/铅(90/10+/-5%)接触和尾部(-TL, -STL)
    - 全面镀锡接触和尾部(-TM, -SM, -LM, -FM)
    - 条纹选择性镀金,30Au / 50Ni 最小于接触面,镀锡引脚(-SS)
    - 包装方式:
    - 管装或层叠(见注4,第2页)
    - 带卷和盘装(见注7,13,14)
    - 其他选项:
    - 锁定夹(见图1)(见注8)
    - 对齐销(见图2)
    - 贴装和放置垫(见图3)

    产品特点和优势


    该连接器拥有多种镀层选择,以满足不同的应用需求,同时具备高可靠性和稳定性。尤其是带有锁定夹的版本,可以有效防止在高插入力下的松动,提升连接可靠性。此外,该系列产品的设计紧凑,能够适应多种板载布局需求。

    应用案例和使用建议


    该连接器特别适用于需要高密度互连的应用场合,例如服务器、路由器和通信设备。对于需要手动装配的情况,推荐使用带有锁定夹的设计以确保可靠连接。而对于自动装配,则应避免使用锁定夹选项。为了最大化连接器的使用寿命和性能,在安装时应遵循制造商提供的安装指南。

    兼容性和支持


    该连接器与其对应的引脚风格高度兼容,包括SSW、SSQ、BCS、SSM、ESW、ESQ。Samtec公司提供详尽的技术支持,包括安装指导、维护建议等,以确保客户在使用过程中获得最佳体验。如有任何问题,可联系技术支持团队获取帮助。

    常见问题与解决方案


    - 问:如何判断连接器是否安装正确?
    - 答: 安装完成后,检查所有引脚是否完全插入,并且连接器没有倾斜或翘起。此外,手动检查锁定夹的状态,确保其处于闭合状态。
    - 问:为何锁定夹不兼容自动装配?
    - 答: 由于高插入力的需求,锁定夹不适用于自动化装配过程。建议在需要锁定夹的装配中采用手动放置方法。

    总结和推荐


    综上所述,Samtec的TSM系列单排垂直SMT连接器凭借其多样化的镀层选择、可靠的锁定机制以及广泛的应用范围,在高性能电子设备中展现出极佳的适用性和市场竞争力。我们强烈推荐此款连接器用于需要高可靠性的各类电子系统中。

TSM-107-01-L-SV参数

参数
针脚数 7pin
额定电流 5.4A
防护等级 -
排数 1
颜色 黑色
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
触头镀层 - 配接
类型 Cuttable,Header,Push-Pull
长*宽*高 17.78mm(长度)*4.82mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TSM-107-01-L-SV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSM-107-01-L-SV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSM-107-01-L-SV TSM-107-01-L-SV数据手册

TSM-107-01-L-SV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.9875 ¥ 8.4234
500+ $ 0.8125 ¥ 6.9306
1000+ $ 0.6625 ¥ 5.6511
2000+ $ 0.625 ¥ 5.3313
5000+ $ 0.475 ¥ 4.0518
库存: 482
起订量: 309 增量: 1
交货地:
最小起订量为:100
合计: ¥ 842.34
