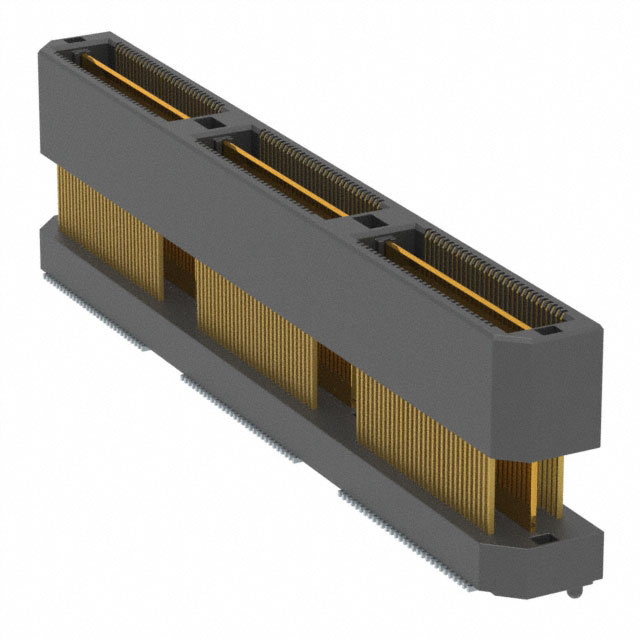

QTH-090-04-C-D-A-K

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 180pin 16mm 15.24mm 1.27μm 金 SMD,P=0.5mm 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: 200-QTH09004CDAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-04-C-D-A-K

QTH-090-04-C-D-A-K概述


    产品简介


    QTH系列高密度高速接地平面头是专门为高可靠性连接需求设计的电子元器件。它采用了先进的设计和高品质材料,适用于需要高速传输信号的应用场景。QTH系列的主要应用领域包括高速通信、数据处理系统以及任何需要可靠且高效电气连接的场合。

    技术参数


    - 高度范围:5mm至25mm
    - 标准堆叠高度:5mm至25mm
    - 引脚布局:
    - 单端型(-D):每行30个引脚
    - 差分对型(-D-DP):每行20对差分对引脚
    - 镀层选项:
    - -F:信号引脚和接地平面镀金闪镀,尾部为哑光锡
    - -L:信号引脚和接地平面镀10微英寸金,尾部为哑光锡
    - -C:信号引脚选择性电抛光镀金,尾部为哑光锡
    - 电流额定值:
    - 引脚:每根引脚2A(两根引脚供电)
    - 接地平面:每片接地平面25A(一片接地平面供电)
    - 工作温度范围:-55°C 至 +125°C
    - 电压额定值:175VAC(5mm堆叠高度)
    - 最大循环次数:100次
    - RoHS合规:符合RoHS标准
    - 高寿命制造:可承受10年制造测试
    - 信号完整性:支持高达2Gbps的数据速率
    - 兼容性:与UMPT/UMPS兼容,适用于灵活的两件式电源/信号解决方案

    产品特点和优势


    QTH系列的特点包括高性能的电气连接、高可靠性以及广泛的工作温度范围。这些特性使其成为高速通信和数据处理系统中的理想选择。特别是其独特的镀层选项和高电流承载能力,使其能够适应各种苛刻的工业应用。此外,它的高寿命和稳定性能使其在市场上具有显著的竞争优势。

    应用案例和使用建议


    QTH系列已成功应用于多个领域,如数据中心、电信设备和医疗设备等。例如,在数据中心中,QTH系列可用于服务器之间的高速信号传输,确保数据传输的稳定性和可靠性。在电信设备中,QTH系列可以用于交换机和路由器之间的连接,提供高效的电气接口。
    使用建议:
    - 在安装过程中,确保正确处理引脚以避免损坏。
    - 在接线时,注意接地平面的正确连接以提高整体系统的稳定性。
    - 定期检查连接器的磨损情况,并及时更换,以确保持续的高性能表现。

    兼容性和支持


    QTH系列与多种其他电子元器件和设备兼容,尤其是UMPT/UMPS系统。制造商Samtec提供了全面的技术支持和售后服务,包括详细的用户手册和技术文档,以及在线技术支持和客户服务。用户可以通过访问Samtec官方网站获取更多信息和支持。

    常见问题与解决方案


    - 问题1:引脚弯曲或损坏
    - 解决方案:在安装过程中轻柔操作,避免过度用力导致引脚受损。
    - 问题2:电气连接不良
    - 解决方案:确保正确的引脚布局和连接方式,同时检查是否有灰尘或其他杂质影响连接。
    - 问题3:无法达到预期的电流承载能力
    - 解决方案:确认使用的引脚类型和镀层选项是否符合要求,确保正确的安装和连接方法。

    总结和推荐


    QTH系列是一款高性能、高可靠性的电子元器件,特别适合于需要高速信号传输和高电流承载的应用。其广泛的适用性和可靠的性能使其成为多种工业领域的理想选择。如果您正在寻找一个可靠的连接解决方案,QTH系列是一个值得推荐的选择。

QTH-090-04-C-D-A-K参数

参数
针脚数 180pin
接合堆叠高度 16mm
触头镀层厚度 1.27μm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 15.24mm
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
