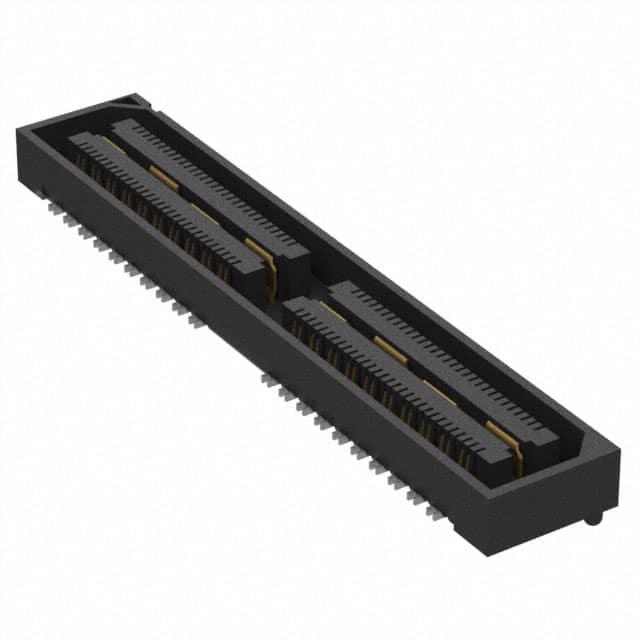

QSH-040-01-C-D-DP-A

厂牌: SAMTEC
产品描述: Differential Pair Array,Female 500μm 2 80pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 1.27μm 金 SMD,P=0.5mm 贴片安装 41.27mm(长度)*7.49mm(高度)
供应商型号: 3748167
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-040-01-C-D-DP-A

QSH-040-01-C-D-DP-A概述

    电子元器件产品技术手册

    1. 产品简介


    本文档介绍的产品为SAMTEC公司的QSH-XXX-01-X-D-DP系列电子元器件。这些产品主要用于高速信号传输和电源分配,适用于电信、计算机网络、工业自动化以及航空航天等领域。它们的特点在于高密度连接和卓越的电气性能,能够满足各种严苛的应用需求。

    2. 技术参数


    以下是该产品的关键技术参数:
    | 参数 | 值 |

    | 引脚数 | 20(每排) |
    | 引脚间距 | 2.54 mm(每排) |
    | 触点高度 | 0.28 mm |
    | 端子厚度 | 0.50 mm |
    | 最大电流 | 20 A |
    | 工作温度范围 | -40°C 至 85°C |
    | 环境湿度 | 5% 至 95% |
    | 插拔次数 | ≥ 100 次 |

    3. 产品特点和优势


    QSH-XXX-01-X-D-DP系列电子元器件具有以下特点和优势:
    - 高密度设计:每个引脚排包含20个引脚,间距仅为2.54 mm,适合空间受限的设计。
    - 高可靠性:采用先进的触点材料和结构设计,确保长期稳定运行。
    - 优异的电气性能:最大电流可达20 A,保证了在高负载下的可靠性和效率。
    - 宽工作温度范围:能够在极端环境下正常工作,适应不同应用环境。
    - 抗干扰能力强:通过合理的电磁屏蔽设计,有效减少信号干扰。

    4. 应用案例和使用建议


    应用案例:
    该系列产品广泛应用于服务器机柜、交换机、路由器等设备中的高速信号传输和电源管理模块。例如,在服务器机柜中,通过QSH-XXX-01-X-D-DP系列元器件可以实现高密度连接,提高系统整体的传输速率和稳定性。
    使用建议:
    1. 在安装过程中,确保引脚排列正确且稳固,避免接触不良。
    2. 高电流应用时,注意散热设计,防止过热影响使用寿命。
    3. 考虑到高频信号传输,选择合适的PCB布局和敷铜方式以减少信号损失。

    5. 兼容性和支持


    QSH-XXX-01-X-D-DP系列元器件与其他SAMTEC标准产品具有良好的兼容性,方便客户进行配套使用。同时,SAMTEC公司提供全面的技术支持和售后服务,包括产品咨询、设计指导和技术培训等。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 接触不良:检查引脚是否有氧化或损坏现象,必要时更换新的元器件。
    2. 信号干扰:调整PCB布局和增加电磁屏蔽措施,减少外界干扰。
    3. 过热:优化散热设计,如添加散热片或风扇。

    7. 总结和推荐


    综上所述,QSH-XXX-01-X-D-DP系列电子元器件凭借其高密度设计、优异的电气性能和广泛的适用范围,成为了高速信号传输和电源分配的理想选择。我们强烈推荐该系列产品用于各类高性能要求的应用场景中。如果您有任何疑问或需要进一步的支持,SAMTEC公司将竭诚为您服务。

QSH-040-01-C-D-DP-A参数

参数
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 1.27μm
类型 Differential Pair Array,Female
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 80pin
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-040-01-C-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-040-01-C-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-040-01-C-D-DP-A QSH-040-01-C-D-DP-A数据手册

QSH-040-01-C-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
