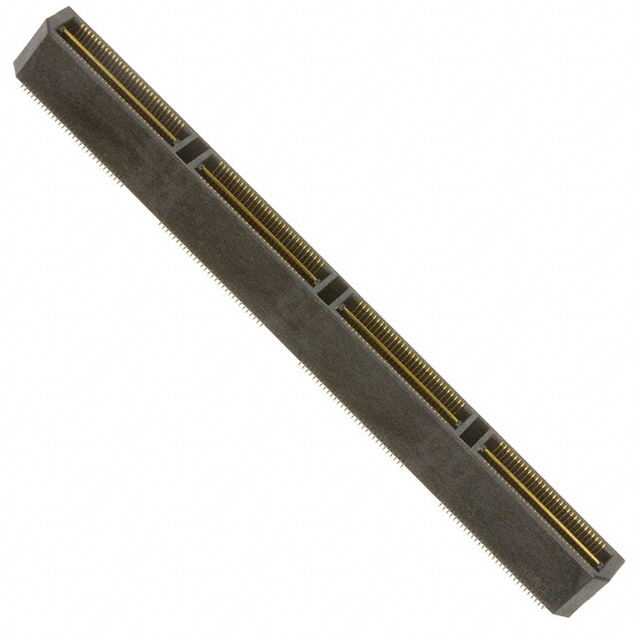

QTH-120-02-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距240p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: QTH-120-02-L-D-A
供应商: Master
标准整包数: 1

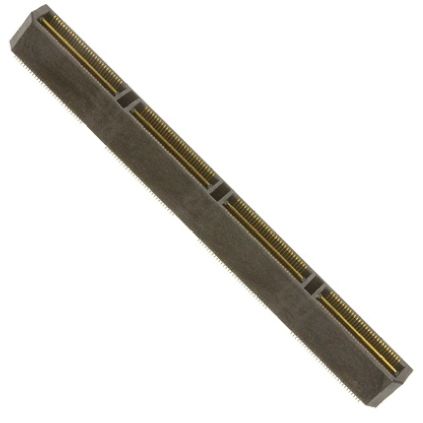

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-120-02-L-D-A

QTH-120-02-L-D-A概述

    电子元器件产品技术手册

    产品简介


    本技术手册介绍的是由Samtec公司生产的高速双排终端装配产品,型号为QTH-XXX-XX-X-D-XXX-XX-X-XX。这些组件设计用于高密度连接需求的应用场合,如电信、网络设备、工业自动化及医疗设备等。通过采用多种选项,这些终端可以适应不同的安装和操作需求。

    技术参数


    - 引脚数:-030, -060, -090, -120, -150(每行);
    - 行规格:双行(使用QTH-30-XX-D-XX和QTHH-30-XX-D-XX);
    - 镀层规格:
    - -F:接触区3微英寸选择性金,尾部光亮锡;
    - -L:接触区10微英寸选择性金,尾部光亮锡;
    - -H:接触区30微英寸金,尾部3微英寸金;
    - -C:接触区50微英寸选择性金,尾部光亮锡。
    - 引脚样式:-01至-10,每种可选长度不同;
    - 包装方式:盘装、带卷及纸带;
    - 材料:绝缘体:LCP UL94V-0,黑色;端子及接地板:磷青铜;
    - 尺寸:所有尺寸均以英寸为单位,公差范围明确指出;
    - 连接强度:最小推拉力,最小接地保持力;
    - 兼容性:与QSH-D-GP配对可用,但不适用于QSH-D-RA-GP选项。

    产品特点和优势


    1. 高密度连接:通过双行配置,实现更高的针脚密度,节省空间。
    2. 多功能接口:提供了多种连接方式,如摩擦锁、卡扣、导向柱和夹紧选项。
    3. 卓越的机械性能:确保了连接的稳定性和可靠性,即使在恶劣环境中也能保证长时间使用。
    4. 灵活的安装方式:无论是盘装还是带卷包装,都便于在各种设备上的安装和使用。
    5. 良好的电气性能:选用优质材料并经过严格测试,保证低电阻和良好的信号传输能力。

    应用案例和使用建议


    该产品在多种高密度连接应用中被广泛使用,例如数据中心的高速背板连接、自动化设备的信号传输以及医疗监测系统的精密连接。根据手册,对于新应用需求,建议直接联系Samtec的互联处理团队。使用时,建议考虑应用的具体要求,如温度范围、震动和冲击等级等,以确保选择合适的引脚样式和包装方式。

    兼容性和支持


    本产品与QSH-D-GP兼容,但不支持QSH-D-RA-GP选项。Samtec公司提供全面的技术支持和维护服务,确保用户在安装和使用过程中能够获得专业的帮助。此外,客户还可以访问Samtec官方网站,获取更多关于包装效率标准的信息。

    常见问题与解决方案


    - 问:最小推拉力是多少?
    - 答:-01与-02型号为6盎司,其余为8盎司。
    - 问:如何处理切口毛刺问题?
    - 答:毛刺不应超过0.003英寸,在任何方向上,毛刺加上凸台高度不应超过0.006英寸。
    - 问:安装后引脚能否伸出?
    - 答:引脚顶部最多可超出墙壁0.003英寸。

    总结和推荐


    综上所述,QTH-XXX-XX-X-D-XXX-XX-X-XX系列产品因其高密度、多功能性以及卓越的机械和电气性能,在多个应用领域表现出色。无论是电信、网络设备还是工业自动化系统,这些组件都能提供可靠且高效的连接解决方案。因此,强烈推荐使用这一系列的产品,以满足您的高密度连接需求。

QTH-120-02-L-D-A参数

参数
板上高度 7.26mm
针脚数 240pin
接合堆叠高度 8mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
长*宽*高 80mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-120-02-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-120-02-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-120-02-L-D-A QTH-120-02-L-D-A数据手册

QTH-120-02-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.9285 ¥ 151.8544
10+ $ 16.5135 ¥ 137.3029
25+ $ 16.0775 ¥ 133.6778
50+ $ 13.5256 ¥ 112.4003
100+ $ 11.3518 ¥ 92.9599
250+ $ 9.6849 ¥ 79.3097
500+ $ 9.6849 ¥ 79.3097
库存: 62
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 151.85
