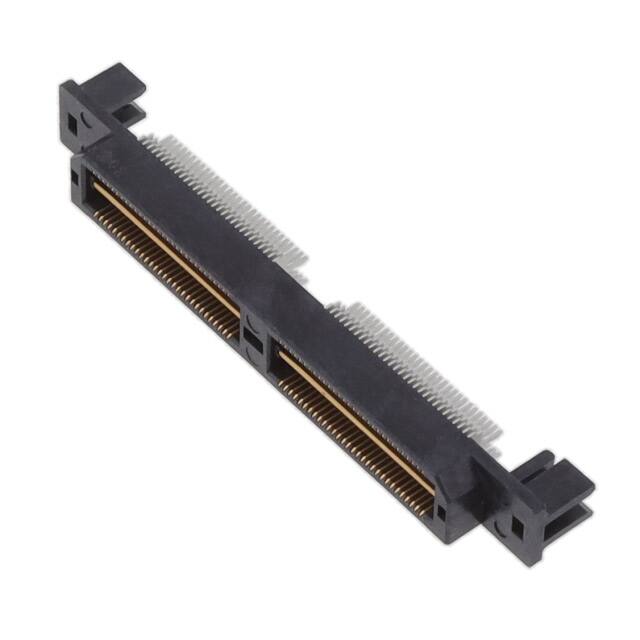

QTH-060-01-L-D-EM2

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 120pin 5mm 250nm 金 板安装,边缘安装,面板安装
供应商型号: 200-QTH06001LDEM2
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-01-L-D-EM2

QTH-060-01-L-D-EM2概述

    QTH系列电子元器件产品技术手册

    1. 产品简介


    QTH系列电子元器件属于边置连接器(Edge Mount Header)产品,适用于多种应用场景,如信号完整性提升、电源分配、电信设备及自动化控制等。这些连接器因其高密度引脚布局、优越的电气性能和灵活的安装方式,被广泛应用于通信、计算机、工业控制等领域。

    2. 技术参数


    - 引脚间距:0.50 mm (.0197"),兼容两种厚度的电路板:1.60 mm (.062") 和 2.40 mm (.093")
    - 材料与工艺:绝缘材料为液晶聚合物(LCP),终端材料为磷青铜。表面处理采用镀金层,底层为50μ英寸(1.27μm)镍层。
    - 电流承载能力:正在测试中。
    - 焊接温度限制:最大加工温度230°C,持续时间不超过60秒。
    - 引脚共面性:在不同位置上有所差异,具体见下表:
    - 030-090: 最大0.10 mm (.004")
    - 120-150: 最大0.15 mm (.006")
    | 位数 | 距离(mm) |

    | 最小值 | 0.25 (.010) |
    | 最大值 | 3.94 (.155) |

    3. 产品特点和优势


    - 高密度引脚设计:每行可配置最多150个引脚,提供灵活的配置选项。
    - 卓越的信号完整性:通过独特的边缘安装结构和专有的屏蔽设计,确保信号传输稳定可靠。
    - 宽广的应用范围:适用于多种类型的电路板,包括薄型PCB,从而满足多样化的工业需求。
    - 简便的安装过程:具有较高的温度耐受性,使得SMT焊接更加方便快捷。

    4. 应用案例和使用建议


    QTH系列边置连接器广泛用于高速数据传输系统,如服务器背板连接、存储阵列和网络交换机等场景。建议用户根据具体的应用场景选择合适的引脚数量和板厚,以实现最佳性能。例如,在高密度计算环境中,使用更高密度的连接器(如150位配置)可以有效减少空间占用并提高信号完整性。

    5. 兼容性和支持


    QTH系列连接器与市场上主流的电路板标准兼容,如PCIe、SATA等。制造商提供详尽的技术文档和支持服务,包括安装指南、故障排查手册及在线技术支持平台,确保客户能够顺利部署和维护产品。

    6. 常见问题与解决方案


    - 问题1:焊接后引脚变形
    解决方法:调整焊接温度至推荐范围(最高230°C,持续60秒内),并使用专业级SMT设备进行焊接。
    - 问题2:无法达到预期信号质量
    解决方案:检查电路板设计是否符合推荐的最小间距和最大间距要求,并确认安装正确无误。

    7. 总结和推荐


    综上所述,QTH系列边置连接器凭借其卓越的设计理念和广泛的适用性,在电子元器件市场中展现出强大的竞争力。无论是在高速数据传输还是在高可靠性需求场景中,这些连接器都是理想的选择。因此,强烈推荐广大电子工程师和技术人员考虑使用QTH系列产品,以优化其系统性能并获得更好的用户体验。

QTH-060-01-L-D-EM2参数

参数
板上高度 -
针脚数 120pin
接合堆叠高度 5mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
安装方式 板安装,边缘安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-060-01-L-D-EM2厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-01-L-D-EM2数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-01-L-D-EM2 QTH-060-01-L-D-EM2数据手册

QTH-060-01-L-D-EM2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.513 ¥ 122.6349
10+ $ 13.23 ¥ 111.7935
44+ $ 12.8952 ¥ 108.9644
110+ $ 10.4652 ¥ 88.4309
264+ $ 8.6625 ¥ 73.1981
506+ $ 7.3815 ¥ 62.3737
1012+ $ 6.2685 ¥ 52.9688
库存: 32
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 122.63
