首页  >  产品百科  >  QSE-040-01-F-D-A-K-TR

QSE-040-01-F-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排母 高速接地平面排母, QSE系列, 直向, 表面贴装
供应商型号: UA-QSE-040-01-F-D-A-K-TR
供应商: 海外现货
标准整包数: 1

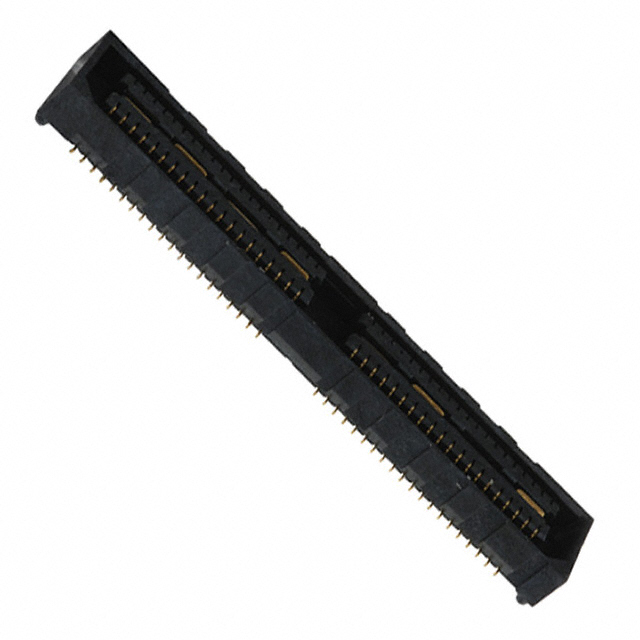

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSE-040-01-F-D-A-K-TR

QSE-040-01-F-D-A-K-TR概述

    电子元器件技术手册

    产品简介


    本文档介绍了SAMTEC公司生产的QSE-XXX-01-XXX-D-XXX-XX双排高密度插座组装件。此产品广泛应用于高速信号传输、电源连接等领域,适用于多种电子产品设计。

    技术参数


    以下为QSE-XXX-01-XXX-D-XXX-XX的主要技术规格:
    - 针数选择: -020, -040, -060, -080, -100(每行)
    - 行规格: -D:双排
    - 针距: 0.0315英寸(0.800毫米)
    - 尺寸: 0.1280英寸(3.251毫米)±0.003英寸(0.076毫米)
    - 接触面积镀层选项: 3μ”选择性金镀层、10μ”选择性金镀层、30μ”金镀层、50μ”电抛光选择性金镀层、30μ”选择性金镀层+锡铅镀层、3μ”选择性金镀层+锡铅镀层、10μ”选择性金镀层+锡铅镀层、30μ”选择性金镀层+哑光锡镀层
    - 绝缘材料: LCP,UL94V-0级;颜色:黑色
    - 接触材料: 磷青铜
    - 包装方式: 盘装或带卷
    - 引脚公差: ±0.002英寸(0.051毫米)
    - 最大变化量: ±0.002英寸(0.051毫米)

    产品特点和优势


    - 双排高密度设计: 提供更高的空间利用率,适用于紧凑设计。
    - 多种镀层选择: 满足不同应用场景的需求,提高产品可靠性。
    - 锁扣和摩擦锁定机制: 确保插拔过程中的稳定性和安全性。
    - 兼容不同包装方式: 包括盘装和带卷,便于自动化生产线使用。
    - 可选功能: 导向柱、对齐销、锁定卡扣等,满足特定需求。

    应用案例和使用建议


    QSE-XXX-01-XXX-D-XXX-XX在高速信号传输和电源连接方面表现出色,适合用于网络通信设备、服务器、工业控制设备等。建议在设计阶段考虑空间利用率和连接可靠性,合理选择不同的镀层选项以确保长期稳定性。

    兼容性和支持


    QSE-XXX-01-XXX-D-XXX-XX具有良好的兼容性,可以与其他电子元器件无缝集成。SAMTEC提供全方位的技术支持和服务,包括但不限于安装指南、故障排查和维修服务。

    常见问题与解决方案


    1. 问题: 插入力过大。
    - 解决方法: 选用自动装配而非手动装配,或检查锁定选项是否正确配置。
    2. 问题: 接触不良。
    - 解决方法: 确认所选镀层选项符合应用要求,必要时重新插拔确认连接。
    3. 问题: 连接不稳定。
    - 解决方法: 确保所有机械固定装置(如对齐销、导柱)都正确安装并紧固。

    总结和推荐


    QSE-XXX-01-XXX-D-XXX-XX以其高密度设计、丰富的镀层选择和多样的功能选项,成为高性能电子产品设计的理想选择。其稳定可靠的连接性能和多样化的兼容性使其在市场上具有很强的竞争力。强烈推荐在需要高密度、高可靠性的应用场景中使用此产品。

QSE-040-01-F-D-A-K-TR参数

参数
排数 2
触头镀层
板上高度 3.25mm
针脚数 80pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 76nm
类型 Center Strip Contacts,Receptacle
间距 800μm
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSE-040-01-F-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-040-01-F-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSE-040-01-F-D-A-K-TR QSE-040-01-F-D-A-K-TR数据手册

QSE-040-01-F-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.6726 ¥ 55.916
950+ $ 4.7196 ¥ 39.5506
1425+ $ 4.5293 ¥ 37.9559
2850+ $ 4.0718 ¥ 34.1218
5225+ $ 3.7803 ¥ 31.6789
库存: 750
起订量: 19 增量: 1
交货地:
最小起订量为:1
合计: ¥ 55.91
