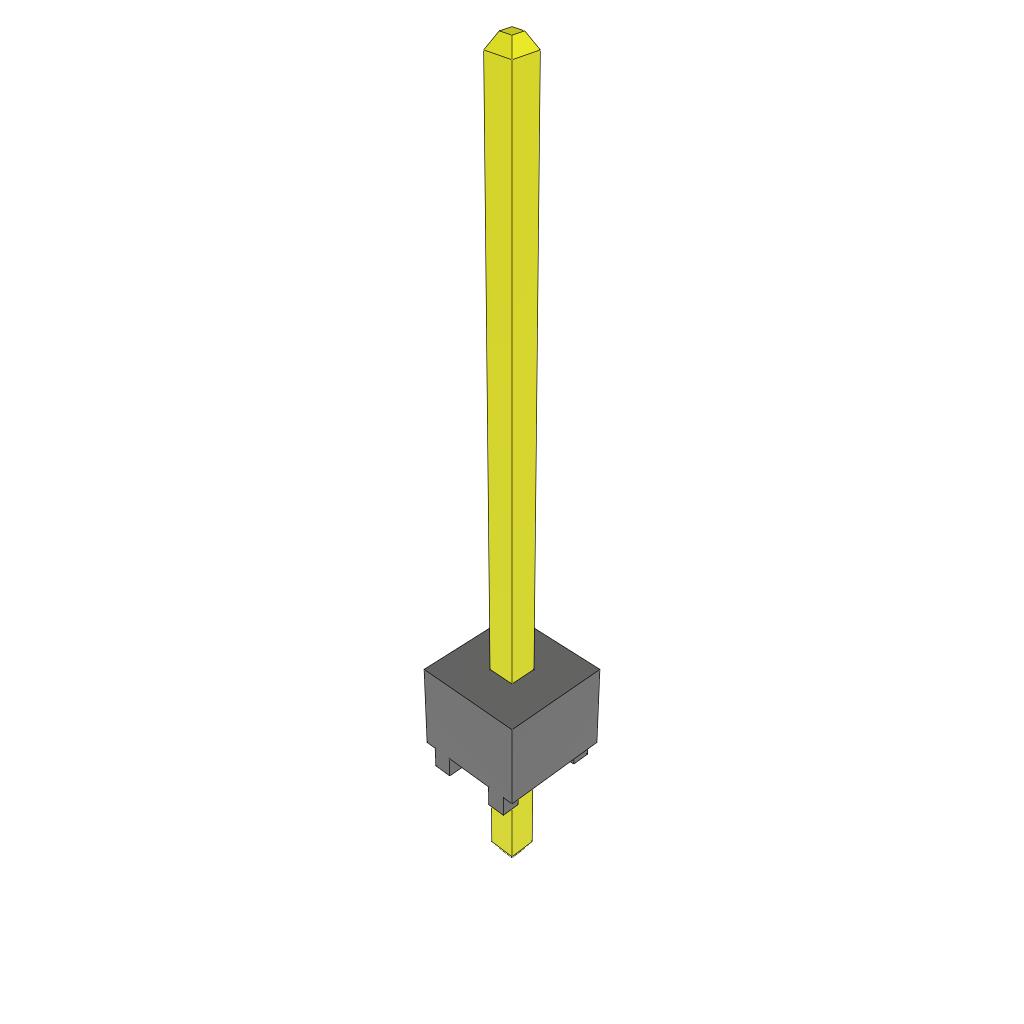

TSW-101-15-G-S

厂牌: SAMTEC
产品描述: 1pin 1 Header,Push-Pull 6.3A 250nm 金 黑色 通孔安装 2.54mm(长度)*2.54mm(高度)
供应商型号: N-TSW-101-15-G-S
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSW-101-15-G-S

TSW-101-15-G-S概述


    产品简介


    本文将介绍一款由Samtec公司生产的电子元器件——TSW系列连接器。TSW系列连接器广泛应用于多种电子产品,例如通信设备、计算机系统、工业控制设备等领域。其主要功能是实现电路之间的可靠连接,以确保信号传输的稳定性和高效性。

    技术参数


    以下为TSW系列连接器的技术参数概览:
    - 尺寸精度:
    - `.XX`: `.01[0.3]`
    - `.XXX`: `.005[0.13]`
    - `.XXXX`: `.0020[0.051]`
    - 材料规格:
    - 本体材料:杜邦PBT,UL 94 VO,黑色。
    - 端子材料:磷青铜。
    - 电气特性:
    - 终端间距:`.100 [2.54]` 英寸 或 `.200 [5.08]` 英寸(可选)。
    - 最小终端推力:3磅。
    - 最大高度变化:`.005 [0.13]` 英寸(右角度尾部除外)。
    - 工作环境:
    - 尺寸公差:除非另有说明,尺寸单位为英寸。
    - 表面处理选项:
    - `-G`: 接触区10μ”金,尾部3μ”金。
    - `-T`: 接触区和尾部均为哑光锡。
    - `-S`: 接触区选择性30μ”金,尾部哑光锡。
    - `-H`: 接触区重型30μ”金,尾部3μ”金。
    - `-L`: 接触区轻型选择性10μ”金,尾部哑光锡。
    - `-F`: 接触区3μ”闪金,尾部哑光锡。
    - `-E`: 接触区超重金50μ”,尾部3μ”金(仅限某些型号)。
    - `-TL`: 接触区和尾部均为锡铅合金(90/10 ±5%)。
    - `-STM`: 接触区选择性30μ”金,尾部锡铅合金(仅限某些型号)。
    - `-TM`: 接触区和尾部均为哑光锡。
    - `-SS`: 接触区条带选择性30μ”金,尾部哑光锡(仅限某些型号)。


    产品特点和优势


    TSW系列连接器具有以下独特的功能和优势:
    - 高可靠性:采用先进的镀金工艺,确保长期可靠的电气性能。
    - 多样化选择:提供多种表面处理和终端间距选项,满足不同应用需求。
    - 坚固耐用:使用高强度材料和精密加工工艺,适合各种恶劣的工作环境。
    - 便捷安装:采用标准化的接口设计,易于安装和拆卸,简化装配流程。

    应用案例和使用建议


    应用案例
    TSW系列连接器已成功应用于通信基站、服务器、医疗设备等场合。例如,在服务器中,TSW系列连接器能够确保数据传输的稳定性和高速率,从而提高整个系统的运行效率。
    使用建议
    为了获得最佳性能,建议如下:
    - 在高温和潮湿环境下使用时,优先考虑使用带有3μ”金镀层的连接器。
    - 安装过程中确保正确的终端间距,避免过载和接触不良。
    - 定期检查连接器的连接状态,及时更换损坏部件,保证信号传输质量。

    兼容性和支持


    TSW系列连接器具有广泛的兼容性,能够与其他标准的电子元器件配合使用。厂商Samtec公司提供了详尽的技术文档和支持服务,包括安装指南、故障排除手册等,用户可以通过电子邮件或电话联系技术支持团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器安装后信号传输不稳定 | 检查终端间距和终端连接是否紧密,重新调整。 |
    | 连接器长时间使用后出现接触不良 | 更换使用时间较长的连接器,选择具有更强抗老化能力的产品。 |
    | 无法正确识别连接器型号 | 参照制造商提供的文档确认型号和规格,确保所使用的连接器符合要求。 |

    总结和推荐


    TSW系列连接器凭借其卓越的性能和广泛的应用范围,成为市场上极具竞争力的产品之一。无论是从可靠性和耐用性,还是从多样化的选择和便捷的安装来说,这款连接器都具有显著的优势。强烈推荐在需要高可靠性连接的电子产品中使用TSW系列连接器。

TSW-101-15-G-S参数

参数
针脚数 1pin
间距-配接 -
排数 1
排距 -
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
类型 Header,Push-Pull
防护等级 -
颜色 黑色
额定电流 6.3A
长*宽*高 2.54mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

TSW-101-15-G-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-101-15-G-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-101-15-G-S TSW-101-15-G-S数据手册

TSW-101-15-G-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.053 ¥ 0.4505
5000+ $ 0.0412 ¥ 0.3502
库存: 7550
起订量: 2000 增量: 1
