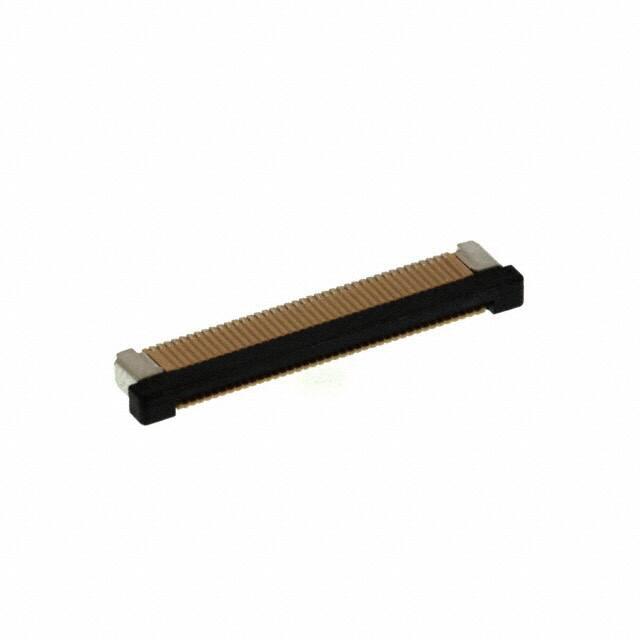

ZF5S-40-01-T-WT

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距40p FPC插座 FPC连接器, ZF5S系列, 单排, 表面, SMT
供应商型号: 200-ZF5S4001TWT
供应商: Mouser
标准整包数: 1
SAMTEC FFC/FPC连接器 ZF5S-40-01-T-WT

ZF5S-40-01-T-WT概述


    产品简介


    本产品为零插入力(Zero Insertion Force, ZIF)连接器,属于ZF5S系列。该系列的连接器专为需要高可靠性及低插入力的应用设计,常用于计算机、通信设备以及其他需要频繁插拔的电子产品中。零插入力设计确保了插拔操作时不会对连接器造成物理损伤,同时也减少了接触电阻,提高了信号传输的稳定性。

    技术参数


    | 参数 | 描述 |

    | 规格型号 | ZF5S-XX-XX-X-WT-X-XX |
    | 针位数范围 | 4至50 |
    | 引脚样式 | -01: C-297-01-T
    -02: C-297-03-T
    -03: C-297-02-T & C-297-04-T |
    | 镀层规格 | 纯锡,哑光表面 |
    | 焊接端子 | 使用WT-60-01-T |
    | 附加选项 | -K:聚酰亚胺垫片 |
    | 包装方式 | 管装、带卷式(TR)、全卷带式(FR) |
    | 载体材料 | 零件用的材料 |
    | 尺寸 | 4.82 x 0.190 mm |
    | 推荐最小推拉力 | 6 OZ |

    产品特点和优势


    该系列产品以其出色的耐久性和可靠性著称。采用零插入力设计,在插拔过程中减少摩擦,延长连接器使用寿命。此外,独特的焊接端子设计确保了稳定可靠的电连接。不同引脚样式的选择使得该产品适用于各种不同的电路板布局需求,满足了多样化的应用场合。总体来说,该连接器不仅在设计上考虑周到,而且在实际应用中表现出色,是市场上同类产品的佼佼者。

    应用案例和使用建议


    该连接器广泛应用于各类计算机主板、服务器系统、通信设备等领域。由于其独特的零插入力设计,非常适合用于那些需要频繁插拔连接器的场合,例如测试台或者可移动存储设备。对于用户来说,正确的安装方法至关重要。在安装过程中,务必按照手册中的指导步骤进行,避免因不当安装导致损坏。此外,定期检查连接器的状态,及时更换磨损严重的部件,可以有效延长整个系统的使用寿命。

    兼容性和支持


    该连接器与其相关的配件,如引脚和焊接端子,具有良好的兼容性。制造商Samtec公司提供了详尽的技术支持文档和售后服务保障,确保用户在使用过程中遇到任何问题都能得到及时有效的帮助。用户还可以通过官方网站获得更多的技术支持资源和更新信息。

    常见问题与解决方案


    1. 问题:插入力过大
    - 解决方案:检查连接器是否正确安装并确保使用的引脚和焊接端子匹配。如果问题依旧存在,可能需要联系Samtec公司获取进一步的帮助。

    2. 问题:接触不良
    - 解决方案:首先检查是否有异物堵塞连接器接口,然后确认所有引脚均已完全插入且安装正确。
    3. 问题:无法正常拆卸
    - 解决方案:使用适当的工具轻柔地操作,避免强行拔出造成损坏。如果依然存在问题,建议寻求专业技术人员的帮助。

    总结和推荐


    总体来看,Samtec公司的ZF5S系列零插入力连接器凭借其卓越的设计理念和稳定的性能表现,在行业内赢得了广泛的赞誉。无论是在计算机还是通信设备领域,这款产品都展现出了极高的可靠性和实用性。对于追求高品质和长期稳定性的客户而言,这无疑是一个值得信赖的选择。因此,我强烈推荐使用这款连接器,以提升您的设备整体性能。

ZF5S-40-01-T-WT参数

参数
针脚数 40pin
额定电流 1.8A
板上高度 2.1mm
扁平柔性类型 FFC
连接器/触头类型 底部
触头镀层
外壳颜色 自然色
间距 500μm
端接 焊盘
长*宽*高 25.65mm(长度)*5.66mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 管装

ZF5S-40-01-T-WT厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF5S-40-01-T-WT数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF5S-40-01-T-WT ZF5S-40-01-T-WT数据手册

ZF5S-40-01-T-WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7835 ¥ 31.9706
110+ $ 2.4624 ¥ 20.8073
506+ $ 2.1816 ¥ 18.4345
1012+ $ 1.617 ¥ 13.6637
2002+ $ 1.449 ¥ 12.2441
5016+ $ 1.113 ¥ 9.4049
10010+ $ 0.777 ¥ 6.5657
库存: 341
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.97
直接购买
加入购物车
